一般润滑件

油杯

直通式压住油杯(摘自JB/T 7940.1-1995)

注:1. 本表的单位是mm。
2. 标记示例:
d为M10×1直通式压注油杯,标记为:油杯 M10×1 JB/T 7940.1-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

d H h1 S 钢球(GB/T308-2002)
基本尺寸 极限偏差
M6 13 8 6 8 (0,-0.22) 3
M8×1 16 9 6.5 9 (0,-0.22) 3
M10×1 18 1 7 10 (0,-0.22) 3

接头式压注油杯(摘自JB/T 7940.2-1995)

注:1. 本表的单位是mm。
2. 标记示例:
d为M10×1 45°接头式压注油杯,标记为:油杯 45° M10×1 JB/T 7940.2-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

d d1 α S 直通式压注油杯
基本尺寸 极限偏差
M6 3 45°,90° 11 (0,-0.22) M6
M8×1 4 45°,90° 11 (0,-0.22) M6
M10×1 5 45°,90° 11 (0,-0.22) M6

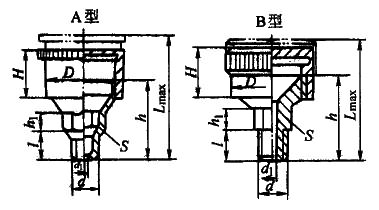

旋盖式油杯(摘自JB/T 7940.3-1995)

注:1. 本表的单位是mm。
2. 标记示例:最小容量25cm^3 A型,标记为:油杯A25 JB/T 7940.3-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

最小容量/cm^3 d l H h1 d1 D Lmax S
A型 B型 基本尺寸 极限偏差
1.5 M8×1 8 14 2 7 3 16 18 33 10 (0,-0.22)
3 M10×1 8 15 2 8 4 20 22 35 13 (0,-0.27)
6 M10×1 8 17 2 8 4 26 28 40 13 (0,-0.27)
12 M14×1.5 12 20 3 10 5 32 34 47 18 (0,-0.27)
18 M14×1.5 12 22 3 10 5 36 40 50 18 (0,-0.27)
25 M14×1.5 12 24 3 10 5 41 44 55 18 (0,-0.27)
50 M16×1.5 12 30 4 10 5 51 54 70 21 (0,-0.33)
100 M16×1.5 12 28 5 10 5 68 68 85 21 (0,-0.33)
200 M24×1.5 16 48 6 16 6 - 86 105 30 -

压配式压注油杯(摘自JB/T 7940.4-1995)

注:1. 本表的单位是mm。
2. 标记示例:d=16mm压配式压注油杯,标记为:油杯 16 JB/T 7940.4-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

d H 钢球(按GB/T 308-2002)
基本尺寸 极限偏差
6 (+0.040,+0.028) 6 4
8 (+0.049,+0.034) 10 5
10 (+0.058,+0.040) 12 6
16 (+0.063,+0.045) 20 11
25 (+0.085,+0.064) 30 13

弹簧盖油杯(A型)(摘自JB/T 7940.5-1995)

注:1. 本表的单位是mm。
2. 标记示例:
最小容量3cm^3 A型弹簧盖油杯,标记为油杯 A3 JB/T 7940.5-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

最小容量/cm^3 d H ≤ D ≤ l2 ≈ l S
基本尺寸 极限偏差
1 M8×1 38 16 21 10 10 (0,-0.22)
2 M8×1 40 18 23 10 10 (0,-0.22)
3 M10×1 42 20 25 10 11 (0,-0.27)
6 M10×1 45 25 30 10 11 (0,-0.27)
12 M14×1.5 55 30 36 12 18 (0,-0.27)
18 M14×1.5 60 32 38 12 18 (0,-0.27)
25 M14×1.5 65 35 41 12 18 (0,-0.27)
50 M14×1.5 68 45 51 12 18 (0,-0.27)

弹簧盖油杯(B型)(摘自JB/T 7940.5-1995)

注:1. 本表的单位是mm。
2. 标记示例:
d=M10×1 B型弹簧盖油杯,标记为:油杯 B M10×1 JB/T 7940.5-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

d d1 d2 d3 H h1 l l1 l2 S
基本尺寸 极限偏差
M6 3 6 10 18 9 6 8 15 10 (0,-0.22)
M8×1 4 8 12 24 12 8 10 17 13 (0,-0.27)
M10×1 5 8 12 24 12 8 10 17 13 (0,-0.27)
M12×1.5 6 10 14 26 14 10 12 19 16 (0,-0.27)
M16×1.5 8 12 18 28 14 10 12 23 21 (0,-0.33)

弹簧盖油杯(C型)(摘自JB/T 7940.5-1995)

注:1. 本表的单位是mm。
2. 标记示例:
d=M10×1 C型弹簧盖油杯,标记为:油杯 C M10×1 JB/T 7940.5-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

d d1 d2 d3 H h1 l l1 l2 螺母(按GB/T 6172-2000) S
基本尺寸 极限偏差
M6 3 6 10 18 9 25 12 15 M6 13 (0,-0.27)
M8×1 4 8 12 24 12 28 14 17 M8×1 13 (0,-0.27)
M10×1 5 8 12 24 12 30 16 17 M10×1 13 (0,-0.27)
M12×1.5 6 10 14 26 14 34 19 19 M12×1.5 16 (0,-0.27)
M16×1.5 8 12 18 30 18 37 23 23 M16×1.5 21 (0,-0.33)

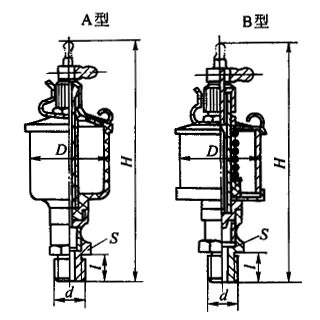

针阀式注油杯(摘自JB/T 7940.6-1995)

注:1. 本表的单位是mm。
2. 标记示例:
最小容量25cm^3 A型针阀式油杯,标记为:油杯 A25 JB/T 7940.6-1995。
3. 括号中逗号前后分别表示上偏差和下偏差。

最小容量/cm^3 d l H S 螺母(按GB/T 6172-2000)
基本尺寸 极限偏差
16 M10×1 12 105 32 13 (0,-0.27) M8×1
25 M14×1.5 12 115 36 18 (0,-0.27) M8×1
50 M14×1.5 12 130 45 18 (0,-0.27) M10×1
100 M14×1.5 12 140 55 18 (0,-0.27) M10×1
200 M16×1.5 14 170 70 21 (0,-0.33) M10×1
400 M16×1.5 14 190 85 21 (0,-0.33) M10×1
