干油集中润滑系统

典型定量分配器线路

分配器与喷射阀分配器是把润滑剂按照要求的数量、周期可靠地供送到摩擦副的润滑元件。

根据各润滑点的耗油量，可确定每个摩擦副上安置几个润滑点，选用相应类型的润滑系统，然后选择相应的润滑泵及定量分配器。其中多线式系统是通过多点式或多头式润滑油泵的每个给油口直接向润滑点供油，而单线式、双线式及递进式润滑系统则用定量分配器供油。

在设计时，首先按润滑点数量、集结程度遵循就近接管的原则将润滑系统划分为若干个润滑点群，每个润滑点群设置1~2个片组，按片组数初步确定分油级数。在最后1级分配器中，单位时间内所需循环次数n_n可按下式计算：

式中

Q₁——该分配器所供给的润滑点群中耗油量最小的润滑点的耗油量，mL/min；

Q_n——选定的合适的标准分配器每一循环的供油量，mL；

n_n ——单位时间内所需循环数，一般在20~60循环/min范围内。

在同一片组分配器中的一片的循环次数n₁确定后，则其他各片也按相同循环次数给油。对供油量大的润滑点，可选用大规格分配器或采用数个油口并联的方法。

每组分配器的流量必须相互平衡，这样才能连续供油。此外还须考虑到阀件的间隙、油的可压缩性损耗(可估算为1%容量)等。然后就可确定标准分配器的种类、型号、规格。几种常用的分配器介绍于后。

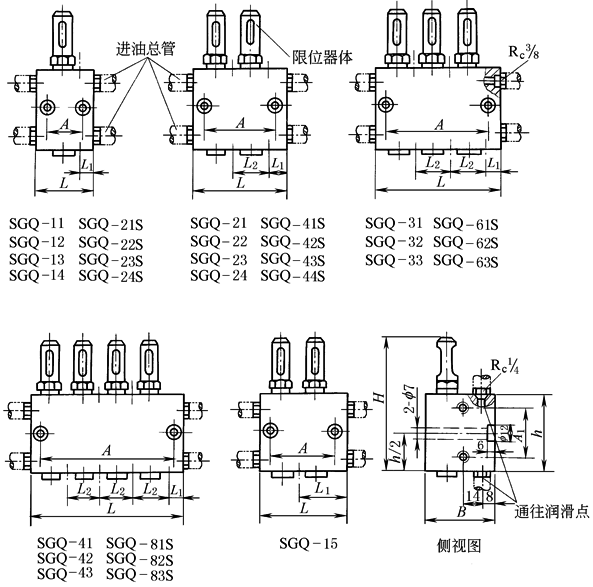

标记示例：

(a)双向出油，6个给油孔，每孔每次最大给油量2.0mL的双线给油器，标记为

SGQ-62S　给油器　JB/ZQ4089—1997

(b)单向出油，1个给油孔，每孔每次最大给油量0.5mL的双线给油器，标记为

SGQ-11　给油器　JB/ZQ4089—1997

型   号

给油

孔数

公称

压力

/MPa

每孔每次给油量/mL

L

B

H

h

L₁

L₂

A

A₁

质量

/kg

系列

最小

最大

mm

SGQ-11

1

10

(J)

1

0.1

0.5

54

44

85

56

20

23

40

34

1.0

SGQ-21

2

77

63

1.3

SGQ-31

3

100

86

1.8

SGQ-41

4

123

109

2.3

SGQ-21S

2

54

40

1.0

SGQ-41S

4

77

63

1.3

SGQ-61S

6

100

86

1.7

SGQ-81S

8

123

109

2.3

SGQ-12

1

2

0.5

2.0

55

47

99

62

20

25

41

40

1.1

SGQ-22

2

80

66

1.7

SGQ-32

3

105

91

2.3

SGQ-42

4

130

116

2.8

SGQ-22S

2

55

41

1.1

SGQ-42S

4

80

66

1.7

SGQ-62S

6

105

91

2.2

SGQ-82S

8

130

116

2.8

SGQ-13

1

3

1.5

5.0

55

53

105

65

20

25

41

40

1.4

SGQ-23

2

80

66

2.0

SGQ-33

3

105

91

2.7

SGQ-43

4

130

116

3.4

SGQ-23S

2

55

41

1.4

SGQ-43S

4

80

66

2.0

SGQ-63S

6

105

91

2.7

SGQ-83S

8

130

116

3.3

SGQ-14

1

4

3

10

58

57

123

77

20

30

44

52

1.8

SGQ-24

2

88

74

2.9

SGQ-24S

2

58

44

1.8

SGQ-44S

4

88

74

2.9

SGQ-15

1

5

6

20

88

57

123

77

50

—

74

52

2.9

注：1．单向出油的给油器只有下给油孔，活塞正、反向排油时都由下给油孔供送润滑脂。

2．双向出油的给油器有上、下给油孔，活塞正、反向排油时由上、下给油孔交替供送润滑脂。

3．表中的给油量，是指活塞上、下行程给油量之和的算术平均值。

4．生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，太原宝太润滑设备有限公司，温州市龙湾润滑液压设备厂，太原市兴科机电研究所，启东中冶润滑设备有限公司。

表1

型号

公称压力

/MPa

动作压力

/MPa

出油口数

/个

每口每循环给油量

/mL

损失量

/mL

调整螺钉

每转一圈

的调整量

/mL

质量

/kg

适用介质

系列

最大

最小

1DSPQ-L1

20(L)

≤1.5

1

1

1.2

0.2

0.06

0.17

0.8

锥入度

(25℃，150g)

265~385/

10mm的

润滑脂

2DSPQ-L1

2

1.4

3DSPQ-L1

3

1.8

4DSPQ-L1

4

2.3

1DSPQ-L2

1

2

2.5

0.6

0.10

0.20

1

2DSPQ-L2

2

1.9

3DSPQ-L2

3

2.7

4DSPQ-L2

4

3.2

1DSPQ-L3

≤1.2

1

3

5.0

1.2

0.15

1.4

2DSPQ-L3

2

2.4

3DSPQ-L3

3

3.5

4DSPQ-L3

4

4.6

1DSPQ-L4

1

4

14.0

3.0

0.68

2.4

2DSPQ-L4

2

4.2

2SSPQ-L1

≤1.8

2

1

0.6

0.15

0.17

0.04

0.5

4SSPQ-L1

4

0.8

6SSPQ-L1

6

1.1

8SSPQ-L1

8

1.4

2SSPQ-L2

≤1.5

2

2

1.2

0.2

0.20

(损失量是指推动导向活塞需要的流量)

0.06

4SSPQ-L2

4

2.4

6SSPQ-L2

6

3.4

8SSPQ-L2

8

4.4

2SSPQ-L3

2

3

2.5

0.6

0.10

1.4

4SSPQ-L3

4

2.4

6SSPQ-L3

6

3.4

8SSPQ-L3

8

4.4

2SSPQ-L4

≤1.2

2

4

5.0

1.2

0.15

1.4

4SSPQ-L4

4

2.4

6SSPQ-L4

6

3.4

8SSPQ-L4

8

4.4

注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，太原矿山机器润滑液压设备有限公司，太原宝太润液设备有限公司，温州市龙湾润滑设备厂，太原市兴科机电研究所，启东中冶润滑设备有限公司。

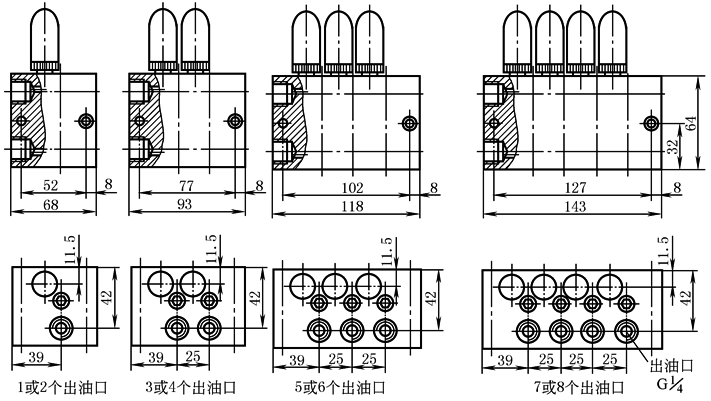

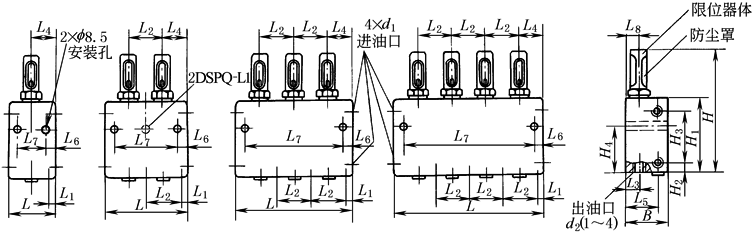

表2　　　　　　　　　　　　　　20MPa DSPQ系列双线分配器(JB/ZQ 4560—2006)的型式与尺寸

标记示例：公称压力20MPa，4个出油口，每口每循环给油量(最大)2.5mL的单向出油的双线分配器，标记为

4DSPQ-L2.5　分配器　JB/ZQ 4560—2006

mm

型号

L

B

H

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

H₁

H₂

H₃

H₄

d₁

d₂

1DSPQ-L1

44

38

104

8

29

11

22.5

27

10

24

11

64

11

42

39

R_c3/8

R_c1/4

2DSPQ-L1

73

—

—

41

3DSPQ-L1

102

10

82

4DSPQ-L1

131

111

1DSPQ-L2

50

40

125

9.5

31

25

29

30

76

54

48

2DSPQ-L2

81

61

3DSPQ-L2

112

92

4DSPQ-L2

143

123

1DSPQ-L3

53

45

138

37

14

28

34

33

14

83

13

57

53

2DSPQ-L3

90

70

3DSPQ-L3

127

10

107

4DSPQ-L3

164

144

1DSPQ-L4

62

57

149

46

29

33

45

42

20

89

16

56

2DSPQ-L4

108

88

注：1．DSPQ 型单向出油的双线分配器，只在下面有出油口，活塞正向、反向排油时都由下出油口供送润滑脂。

2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。

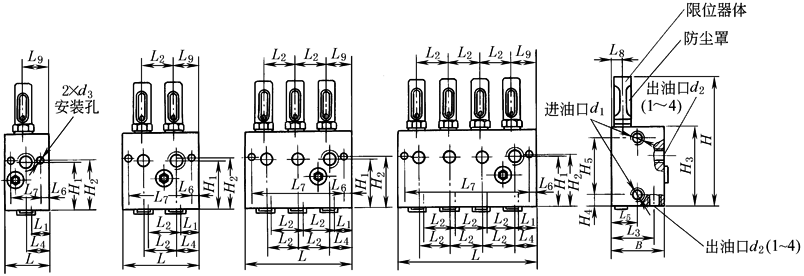

表3　　　　　　　　　　　　　　20MPa SSPQ 型双线分配器(JB/ZQ 4560—2006)的型式与尺寸

标记示例：公称压力20MPa，4个出油口，每口每循环给油量(最大)2.5mL的双向出油的双线分配器，标记为

4SSPQ-L2.5　分配器JB/ZQ 4560—2006

mm

型号

L

B

H

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

H₁

H₂

H₃

H₄

H₅

d₁

d₂

d₃

2SSPQ-L1

36

40

81

18

17

32.5

18

21

6

24

8

18

33

34

54

8.5

37

R_c¹/4

R_c¹/6

7

4SSPQ-L1

53

41

6SSPQ-L1

70

58

8SSPQ-L1

87

75

2SSPQ-L2

44

54

120

32

44

22

27

7

30

12

24

47

52

79

11

57

R_c³/8

R_c¹/4

9

4SSPQ-L2

76

62

6SSPQ-L2

108

94

8SSPQ-L2

140

126

2SSPQ-L3

44

127

30

4SSPQ-L3

76

62

6SSPQ-L3

108

94

8SSPQ-L3

140

126

2SSPQ-L4

44

137

30

4SSPQ-L4

76

62

6SSPQ-L4

108

94

8SSPQ-L4

140

126

注：SSPQ 型双向出油的双线分配器，在正面和下面都有出油口，活塞正向、反向排油时，正面出油口和下面出油口交替供送润滑脂。

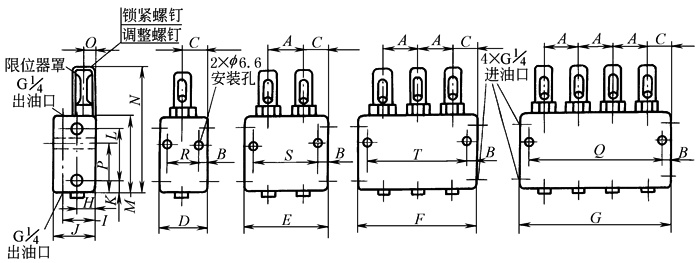

标记示例：公称压力40MPa，6个出油口，每口每次给油量(最大)1.15mL的双线分配器，标记为

6SSPQ-P1.15　分配器　JB/ZQ 4704—2006

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

R

S

T

Q

2SSPQ-P1.15

27

7

24

48

—

—

—

20

37

52

10.5

32

54

105

9

27

34

—

—

—

4SSPQ-P1.15

—

75

—

—

—

61

—

—

6SSPQ-P1.15

—

—

102

—

—

—

88

—

8SSPQ-P1.15

—

—

—

129

—

—

—

115

型号

启动压力

/MPa

出油口数

每口每次给油量

/mL

损失量

/mL

质量

/kg

1.工作环境温度-20~80℃

2.适用于锥入度不小于(25℃，150g)265/10mm的润滑脂

3.每个出油口均有带调整螺钉的限位器，旋动限位器上的调整螺钉，即可分别调节各出油口的给油量，满足不同润滑部位不同需油量的要求

max

min

2SSPQ-P1.15

≤1.8

2

1.15

0.35

0.17

1.2

4SSPQ-P1.15

4

1.7

6SSPQ-P1.15

≤1.8

6

1.15

0.35

0.17

2.2

8SSPQ-P1.15

8

2.7

注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂，太原市兴科机电研究所，启东中冶润滑设备有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　双线分配器基本参数

40MPa SSPQ系列双线分配器适用于黏度不小于68mm²/s的润滑油或润滑脂的锥入度(25℃，150g)不小于220/10mm。工作环境温度-20~80℃。

型号

公称

压力

/MPa

启动

压力

/MPa

控制活塞

工作油量

/mL

出油口每

循环额定

给油量

/mL

给油

口数

说明

1．工作环境温度-20~80℃

2．适用于锥入度(25℃，150g)不小于220/10mm的润滑脂或黏度值不小于68mm²/s的润滑油

×SSPQ×-P0.5

40(P)

≤1

0.3

0.5

1~8

配带

装置

给油螺钉，运动指示调节装置

×SSPQ×-P1.5

1.5

给油螺钉，运动指示调节装置，行程开关调节装置

×SSPQ×-P3.0

3.0

1~4

运动指示调节装置

注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，太原宝太润液设备有限公司，太原市兴科机电研究所，四川川润股份有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，上海润滑设备厂，温州市龙湾润滑液压设备厂。

表3　　　　　　　　　　　　　　　　　　　　　　　　SSPQ 系列双线分配器(JB/T 8462—1996)

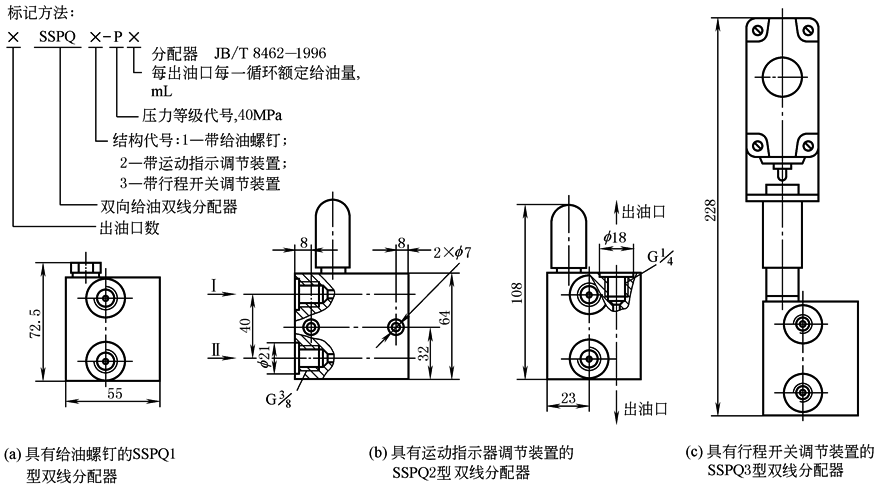

具有各种不同配带装置的分配器外形尺寸图(以具有1~2个出油口的分配器为例)

具有不同出油口数的分配器外形尺寸图(以配带运动指示调节装置的双线分配器为例)

标记示例：公称压力40MPa、8个出油口，每出油口每一循环额定给油量1.5mL，带运动指示调节装置的双向双线分配器，标记为

8SSPQ2-P1.5　分配器　JB/T 8462—1996

每个出油口按步进顺序定量输油，出油口数按分配器组合片数的不同而不同，有不同的出油量。适用于黏度不小于68mm²/s的润滑油或锥入度(25℃，150g)不小于220/10mm的润滑脂，工作环境温度-20~80℃。

表1　　　　　　　　　　　　　　　　　　　　　　　　JPQ系列递进分配器基本参数

型号

公称压力

/MPa

每循环每出油口

额定给油量/mL

启动压力

/MPa

组合片数

给油口数

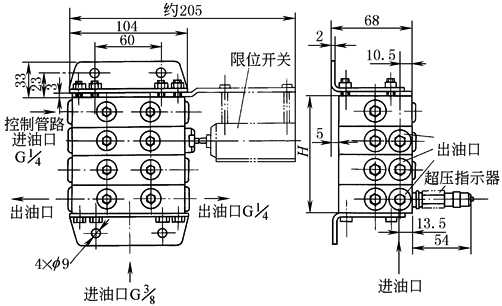

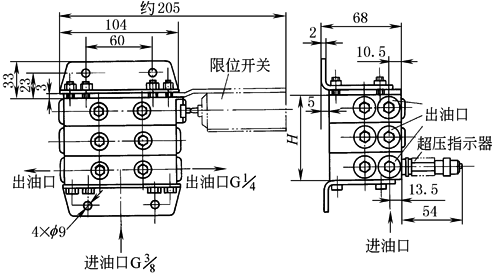

JPQ1型、JPQ2型分配器在系统中串联使用

JPQ3型、JPQ4型分配器在系统中并联使用，根据需要可以安装超压指示器

JPQ4型在组合时需有一片控制片，此片无给油口

×JPQ1-K×

16(K)

0.07，0.1，0.2，0.3

3~12

6~24

×JPQ2-K×

0.5，1.2，2.0

×JPQ3-K×

0.07，0.1，0.2，0.3

×JPQ4-K×

0.5，1.2，2.0

≤1

4~8

6~14

注：1．同种型式额定给油量不同的单片混合组合或多个出油口合并给油，订货时须另行说明。

2．生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。

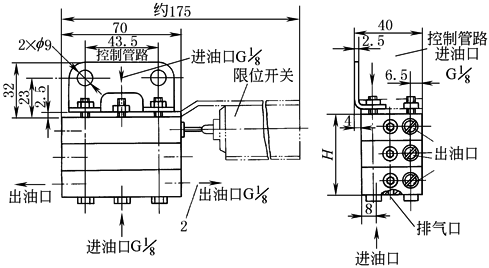

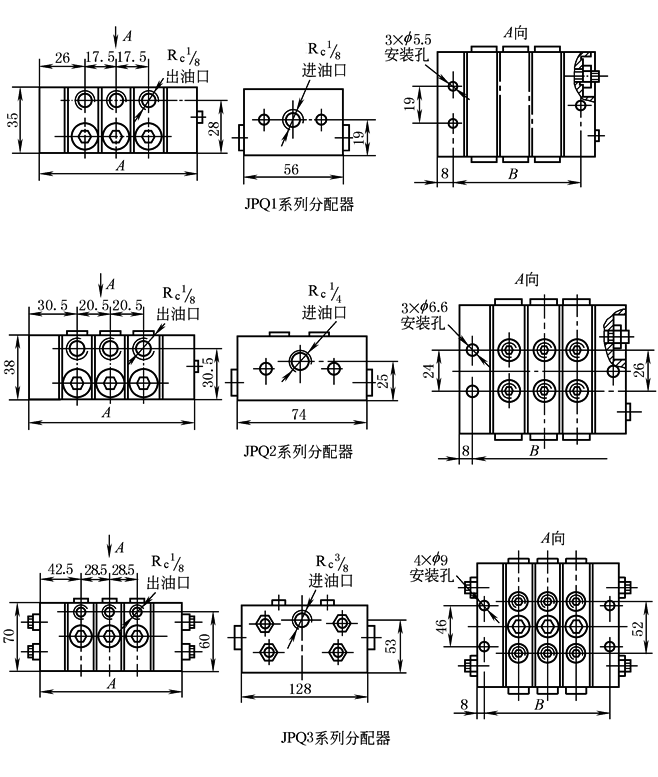

表2　　　　　　　　　　　　　　　　　　　　　　　　　　分配器型式与尺寸

型号

外形图

尺寸

JPQ1型(无控制管)、JPQ3型

出油口数

6

8

10

12

14

片数

3

4

5

6

7

H/mm

48

64

80

96

112

质量/kg

0.91

1.2

1.5

1.7

2.0

出油口数

16

18

20

22

24

片数

8

9

10

11

12

H/mm

128

144

160

176

192

质量/kg

2.3

2.5

2.8

3.1

3.3

JPQ2型

出油口数

6

8

10

12

14

片数

3

4

5

6

7

H/mm

75

100

125

150

175

质量/kg

3.5

4.5

5.5

6.5

7.5

出油口数

16

18

20

22

24

片数

8

9

10

11

12

H/mm

200

225

250

275

300

质量/kg

8.5

9.5

10.5

11.5

12.5

JPQ4型

出油口数

8

10

12

14

16

片数

4

5

6

7

8

H/mm

100

125

150

175

200

质量/kg

4.5

5.5

6.5

7.5

8.5

标记示例：公称压力16MPa，6个出油口，每出油口每一循环额定给油量为2mL的JPQ2型递进分配器，标记为

6JPQ2-K2　分配器　JB/T 8464—1996

型号

工作

块代

号

公称

压力

/MPa

给

油量

/mL·

次^-1

进油

口管

子外

径

/mm

出油

口管

子外

径

/mm

质量

/kg

型号

工作

块代

号

公称

压力

/MPa

给

油量

/mL·

次^-1

进油

口管

子外

径

/mm

出油

口管

子外

径

/mm

质量

/kg

JPQS

M1

16

(K)

0.10

10

8

8

6

0.486

JPQS

M4

16

(K)

0.40

10，8

8，6

0.486

M1.5

0.15

JPQD

M1

0.35

10

10

8

0.812

M2

0.20

M1.5

0.55

M2.5

0.25

M2

0.75

M3

0.30

M3

1.00

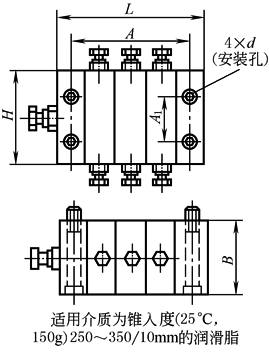

型号

L

A

H

B

A₁

螺钉d

JPQS

(工作块数+2)×20

(工作块数+1)×20

55

45

22

M5×50

JPQD

(工作块数+2)×25

(工作块数+1)×25

80

60

34

M6×65

注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。

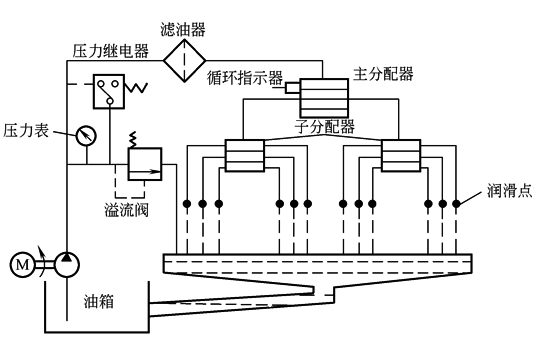

递进分配器为单柱塞多片组合式结构，每片有两个给油口，用于公称压力16MPa的单线递进式干油集中润滑系统，把润滑剂定量地分配到各润滑点。

每种型式的分配器，一般按额定给油量相等的单片组合，需要时也可将额定给油量不同的单片混合组合。相邻的两个或两个以上的给油口可以合并成一个给油口给油，此给油口的给油量为所有被合并给油口的额定给油量之和。

分配器均装有一个运动指示杆，用以观察分配器工作情况，根据需要还可以安装限位开关，对润滑系统进行控制和监视。

递进分配器由首块A、中间块M、尾块E组成分油器组，中间块的件数可根据需要选择，最少3件，最多可达10件，每件中间块有两个出油口，因此每一分配器组的出油口在6~20个之间，也就是每一分配器组可供润滑6~20个润滑点，润滑所需供油量的多少，可按型号规格表列数据选用。如果某润滑点在一次循环供油中需要供油量较大或特大，可采用图(1)的方法，取出中间块内部的封闭螺钉，并在出油口增加一个螺堵，使两个出油口的油量合并到一个出油口。注意所合并的供油量是中间块排列中下一个中间块型号所规定的供油量，如果合并两个出油口的供油量仍然不满足需要，可采用图(2)的方法，增加三通或二通桥式接头，以汇集几个出油口的油量来满足需要。

递进分配器在使用时，可以施行监控，用户如果需要监控，可在标记后注明带触杆(或带监控器)。

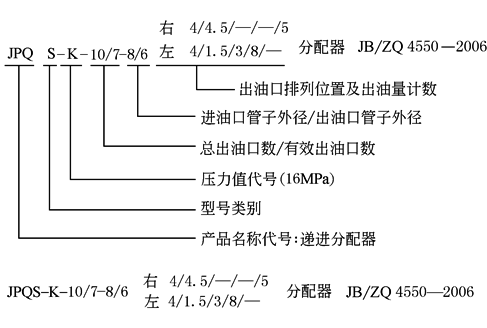

递进分配器的组合按进油口元件首块A、工作块M和尾块E，从左到右排列，在队列下方出口称为左，在队列上方出口称为右。分配器组如图(3)所示。标记方法与示例：

图(1)

图(2)

图(3)

1．适用于黏度不低于17mm²/s、过滤精度不低于25μm的润滑油，或锥入度(25℃，150g)不低于290/10mm、过滤精度不低于100μm的润滑脂

2．分配器由首片、中间片、尾片组成，其中中间片为给油工作片。每台分配器至少组装3块，最多8块中间片，中间片的规格可以在该系列中任意选择，以组成指定出油口数和给油量的分配器

3．每个系列的中间片除该系列中给油量最小的规格(含单出油口和双出油口)以外，其他规格都有带循环指示器的型式

4．一块中间片的活塞往复一个双行程为一次循环，一台分配器的每块中间片均动作一次循环是该台分配器的一次循环，一台分配器的所有中间片在单位时间内的循环次数之和是该台分配器的动作频率

5．标记示例：JPQ3-3系列分配器，3块中间片，第1块的规格为80S，第2块的规格为160T，第3块的规格为200T，标记为

JPQ3-3　分配器(80S-160T-200T)　JB/ZQ 4703—2006

分配器

系列

公称压力

最小动作压力

允许最大动作频率

/次·min^-1

中间片规格

中间片数

A≈

B≈

质量

/kg

中间片

规格

每口每循环给油量

/mL

出油口数

MPa

mm

JPQ1

20(L)

0.7

200

8T，8S

3

87

71

1.3

8T

0.08

2

16T，16S

4

104.5

88.5

1.6

8S

0.16

1

24T，24S

5

122

106

1.8

16T

0.16

2

6

139.5

123.5

2.1

16S

0.32

1

7

157

141

2.3

24T

0.24

2

8

174.5

158.5

2.6

24S

0.28

1

32T

0.32

2

32S

0.64

1

JPQ2

20(L)

1.2

16T，16S

3

102

86

2.2

40T

0.40

2

24T，24S

4

122.5

106.5

2.6

40S

0.80

1

32T，32S

5

143

127

3.1

48T

0.48

24

40T，40S

6

163.5

147.5

3.5

48S

0.96

1

48T，48S

7

184

168

4.0

56T

0.56

2

56T，56S

8

204.5

18.5

4.4

56S

1.12

1

JPQ3

20(L)

1.2

100

40T，40S

3

142

126

9.8

80T

0.80

2

80T，80S

4

170.5

154.5

11.8

80S

1.60

1

120T，120S

5

199

183

13.7

120T

1.20

2

160T，160S

6

227.5

221.5

15.7

120S

2.40

1

200T，200S

7

256

240

17.6

160T

1.60

2

240T，240S

8

284.5

264.5

19.6

160S

3.20

1

200T

2.00

2

200S

4.00

1

240T

2.40

2

240S

4.80

4

注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，启东润滑设备有限公司，启东江海液压润滑设备有限公司，温州市龙湾润滑液压设备厂，太原宝太润液设备有限公司，太原市兴科机电研究所，启东中冶润滑设备有限公司。

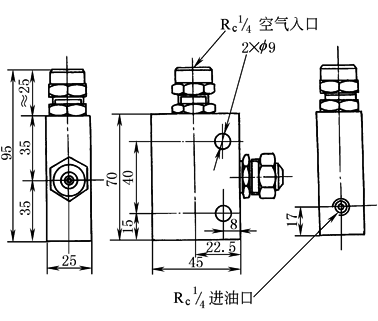

标记示例：公称压力10MPa，额定喷射距离200mm的喷射阀，标记为

PF-J200　喷射阀　JB/ZQ 4566—2006

型号

PF-200

型号

PF-200

公称压力/MPa

10(J)

空气压力/MPa

0.5

额定喷射距离/mm

200

空气用量/L·min^-1

380

额定喷射直径/mm

120

质量/kg

0.7

用于公称压力10MPa的干油喷射集中润滑系统，将润滑脂喷射到润滑点上。介质为锥入度(25℃，150g)265~385/10mm的润滑脂或黏度不低于120mm²/s的润滑油

注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，启东市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，太原宝太润液设备有限公司，太原市兴科机电研究所，启东中冶润滑设备有限公司。

1.适用于锥入度(25℃，150g)不小于220/10mm的润滑脂或黏度大于等于68mm²/s的润滑油

2.工作环境温度-20~80℃

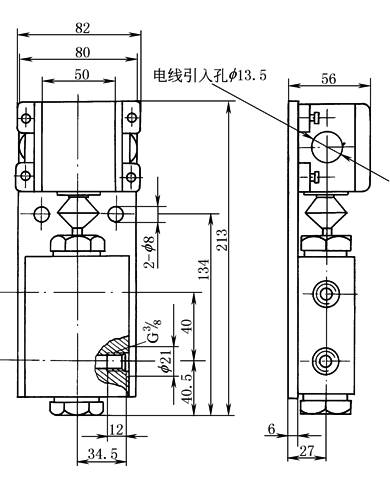

3.标记示例：公称压力40MPa，发信压差5MPa的压差开关，标记为

YCK-P5　压差开关　JB/T 8465—1996

型号

公称压力

/MPa

开关最大电压

/V

开关最大电流

/A

发信压差

/MPa

发信油量

/mL

质量

/kg

YCK-P5

40(P)

约＞500

15

5

0.7

3

注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备有限公司，启东润滑设备有限公司，上海润滑设备厂，太原宝太润液设备有限公司，四川川润股份有限公司，太原市兴科机电研究所，启东中冶润滑设备有限公司。
