油气混合器及油气分配器
QHQ型油气混合器(JB/ZQ4707-2006)
|
QHQ 型油气混合器(JB/ZQ 4707—2006) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
QHQ 型油气混合器主要由递进分配器和混合器组成，其分配器工作原理见下表 |
||||||||||
|

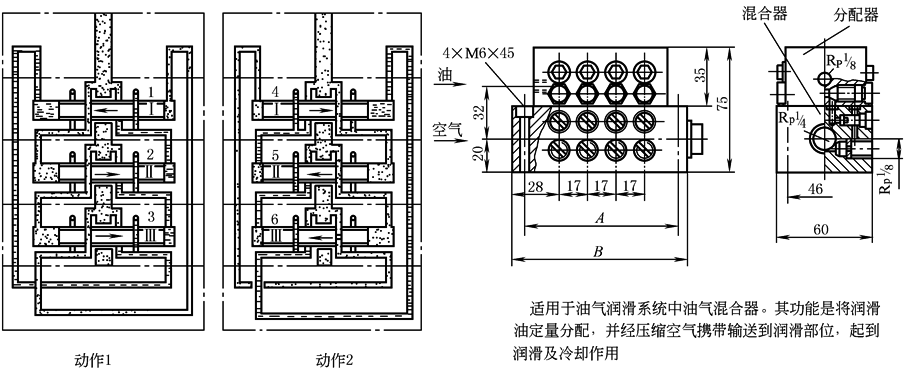

油气混合器的基本参数和分配器工作原理图 |
||||||||||
|
分配器工作原理图 |
|
|||||||||
|
油气混合器基本参数 |
型号 |
最大进油 压力 /MPa |
最小进油 压力 /MPa |
最大进气 压力 /MPa |
最小进气 压力 /MPa |
每口每次 给油量 /mL |
每口空气 耗量 /L·min-1 |
油气出 口数目 |
A /mm |
B /mm |
|
QHQ-J4A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
4 |
59 |
73 |
|
|
QHQ-J4A2 |
0.08 |
30 |
||||||||
|
QHQ-J4B1 |
0.16 |
19 |
||||||||
|
QHQ-J4B2 |
0.16 |
30 |
||||||||
|
QHQ-J6A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
6 |
76 |
90 |
|
|
QHQ-J6A2 |
0.08 |
30 |
||||||||
|
QHQ-J6B1 |
0.16 |
19 |
||||||||
|
QHQ-J6B2 |
0.16 |
30 |
||||||||
|
QHQ-J8A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
8 |
93 |
107 |
|
|
QHQ-J8A2 |
0.08 |
30 |
||||||||
|
QHQ-J8B1 |
0.16 |
19 |
||||||||
|
QHQ-J8B2 |
0.16 |
30 |
||||||||
|
QHQ-J10A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
10 |
110 |
124 |
|
|
QHQ-J10A2 |
0.08 |
30 |
||||||||
|
QHQ-J10B1 |
0.16 |
19 |
||||||||
|
QHQ-J10B2 |
0.16 |
30 |
||||||||
|
QHQ-J12A1 |
10 (J) |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
12 |
127 |
141 |
|
|
QHQ-J12A2 |
0.08 |
30 |
||||||||
|
QHQ-J12B1 |
0.16 |
19 |
||||||||
|
QHQ-J12B2 |
0.16 |
30 |
||||||||
|
标记方法及示例 |

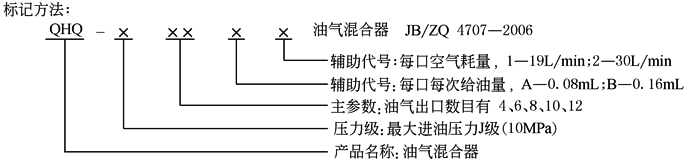

标记示例： QHQ 型油气混合器、最大进油压力10MPa，油气出口数目12，每口每次给油量0.08mL，每口每次空气耗量19L/min，标记为 QHQ-J12A1 油气混合器 JB/ZQ 4707—2006 |
|||||||||
|
注：生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润滑设备有限公司，四川川润股份有限公司，启东中冶润滑设备有限公司。 |
||||||||||
AHQ型双线油气混合器
|
AHQ 型双线油气混合器 |
|||
|---|---|---|---|
|
组成、功能 |

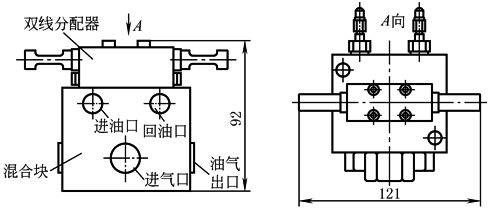

外形图 |
型号 |
AHQ(NFQ) |
|
AHQ 型双线油气混合器由一个或多个双线分配器和一个混合块组成，油在分配器中定量分配后通过不间断压缩空气进入润滑点 |
|
公称压力/MPa |
3 |
|
开启压力/MPa |
0.8~0.9 |
||
|
空气压力/MPa |
0.3~0.5 |
||
|
空气耗量/L·min-1 |
20 |
||
|
出油口数目 |
2，4，6，8 |
||
|
注：1．双线油气混合器有两个油口，一个进油，另一个回油。使用时在其前面加电磁换向阀切换进油口和回油口。 2．生产厂有太原矿山机器润滑液压设备有限公司，启东中冶润滑设备有限公司。 |
|||
MHQ型单线油气混合器
|
MHQ 型单线油气混合器 |
|||
|---|---|---|---|
|
组成、功能 |

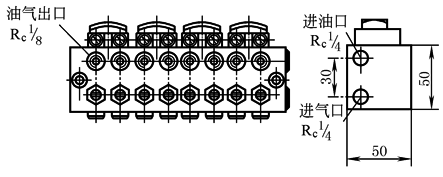

外形图 |
型号 |
MHQ(YHQ) |
|
MHQ 型单线油气混合器由两个或多个单线分配器和一个混合块组成，油在分配器中定量分配后，通过不间断压缩空气进入润滑点 适用于润滑点比较少或比较分散的场合 |
|
公称压力/MPa |
6 |
|
每口每次排油量/mL |
0.12 |
||
|
开启压力/MPa |
1.5~2 |
||
|
空气压力/MPa |
0.3~0.5 |
||
|
空气耗量/L·min-1 |
20 |
||
|
出油口数目 |
2，4，6，8，10 |
||
|
注：生产厂为太原矿山机器润滑液压设备有限公司。 |
|||
AJS型、JS型油气分配器(JB/ZQ4749-2006)
|
AJS型、JS型油气分配器(JB/ZQ 4749—2006) |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AJS 型、JS 型油气分配器适用于在油气润滑系统中对油气流进行分配，其中AJS 型用于油气流的预分配，JS 型用于到润滑点的油气流分配。 |
||||||||||||||||
|
油气分配器类型、基本参数和型式尺寸 |
||||||||||||||||
|
油气分配器类型 |
|
|||||||||||||||
|
|

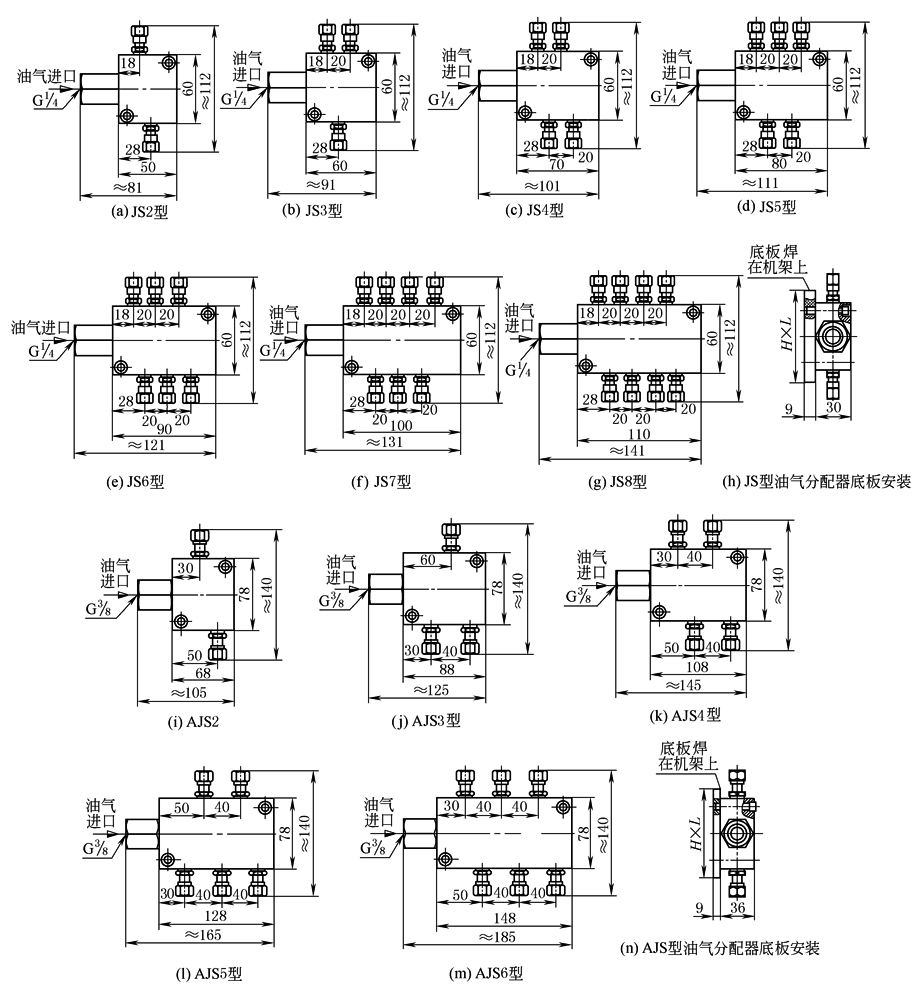

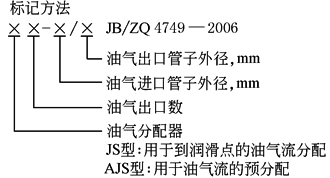

标记示例： 用于到润滑点的油气流分配，油气出口数6个，进口管子外径10mm，出口管子外径6mm的油气分配器，标记为 JS6-10/6 油气分配器 JB/ZQ 4749—2006 用于油气流的预分配，油气出口数4个，进口管子外径14mm，出口管子外径10mm的油气分配器，标记为 AJS4-14/10 油气分配器 JB/ZQ 4749—2006 |
|||||||||||||||
|
基 本 参 数 、 型 式 尺 寸 |
型号 |
空气压力 /MPa |
油气出口数 |
油气进口管子外径 |
油气出口管子外径 |
|||||||||||
|
mm |
||||||||||||||||
|
JS |
0.3~0.6 |
2，3，4，5，6，7，8 |
8，10 |
6 |
||||||||||||
|
AJS |
2，3，4，5，6 |
12，14，18 |
8，10 |
|||||||||||||
|
型号 |
H |
L |
型号 |
H |
L |
型号 |
H |
L |
型号 |
H |
L |
|||||
|
JS2 |
80 |
56 |
JS6 |
80 |
96 |
AJS2 |
100 |
74 |
AJS5 |
100 |
134 |
|||||
|
JS3 |
66 |
JS7 |
106 |
AJS3 |
94 |
AJS6 |
154 |
|||||||||
|
JS4 |
76 |
JS8 |
116 |
AJS4 |
114 |
|
|
|||||||||
|
JS5 |
86 |
|
|
|
|
|
|
|||||||||
|
应用 |
油气分配器适用于在油气润滑系统中对油气流进行分配，其中AJS 型用于油气流的预分配，JS 型用于到润滑点的油气流分配 |
|||||||||||||||
|
注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。 |
||||||||||||||||
