油气润滑

油气喷射润滑装置基本参数

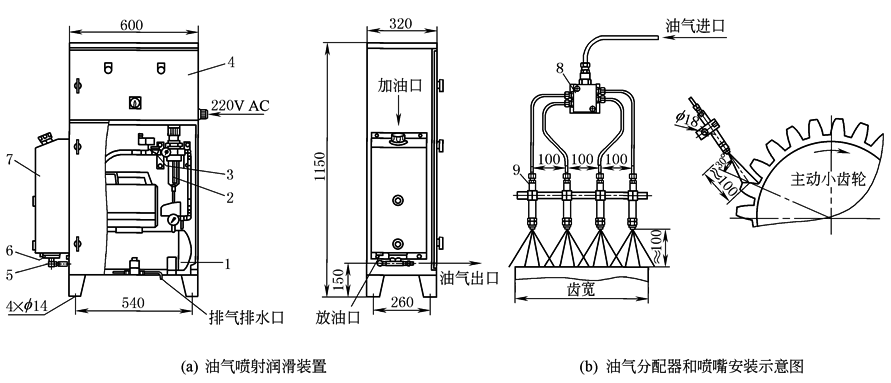

简图

1—空压机；2—过滤调压阀；3—电磁阀；4—PLC电气控制装置；5—油气混合块；

6—气动泵；7—油箱；8—油气分配器；9—喷嘴

标记方法：

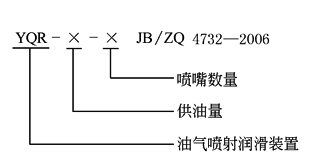

标记示例：

油箱容积20L，供油量0.5mL/行程，喷嘴数量为4 的油气喷射润滑装置，标记为

YQR-0.5-4　油气喷射润滑装置　JB/ZQ 4732—2006

基本参数

型号

最大工作压力

/MPa

压缩空气压力

/MPa

喷嘴数量

油箱容积

/L

供油量

/mL·行程^-1

电压(AC)

/V

YQR-0.25-3

5

0.4

3

20

0.25

220

YQR-0.5-3

0.50

YQR-0.25-4

4

0.25

YQR-0.5-4

0.50

YQR-0.25-5

5

0.25

YQR-0.5-5

0.50

YQR-0.25-6

6

0.25

YQR-0.5-6

0.50

应用

油气喷射润滑装置适用于在大型设备，如球磨机、磨煤机和回转窑等设备中，对大型开式齿轮等进行喷射润滑。润滑装置主要由主站(带PLC控制装置)、油气分配器和喷嘴等组成

注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。

(1)LTZ 型链条喷射润滑装置(JB/ZQ 4733—2006)

表1　　　　　　　　　　　　　　　　　　　　　　　　链条喷射润滑装置基本参数

原

理

图

、

装

置

简

图

1—PLC电气控制装置；2—油箱；3—液位控制继电器；

4—空气滤清器；5—电磁泵

1—空气滤清器；2—液位控制继电器；

3—油箱；4—PLC电气控制装置

1—空气滤清器；2—液位控制继电器；3—油箱；

4—PLC电气控制装置；5—电磁泵；6—喷嘴

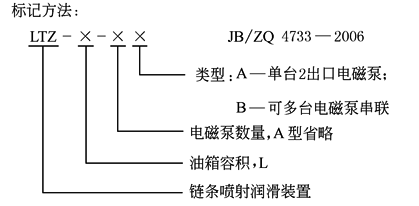

标记示例：

油箱容积5L，供油量0.05mL/行程的A型链条喷射润滑装置，标记为

LTZ-5-A　链条喷射润滑装置　JB/ZQ 4733—2006

油箱容积50L，供油量0.1mL/行程的B型链条喷射润滑装置，标记为

LTZ-50-4B　链条喷射润滑装置　JB/ZQ 4733—2006

基

本

参

数

型号

最大工作压力

/MPa

油箱容积

/L

每行程供油量

/mL

电磁泵数量

喷射频率

/次·s^-1

电压(AC)

/V

LTZ-5-A

4

5

0.05

1

≤2.5

220

LTZ-50-×B

50

0.1

2~5

应

用

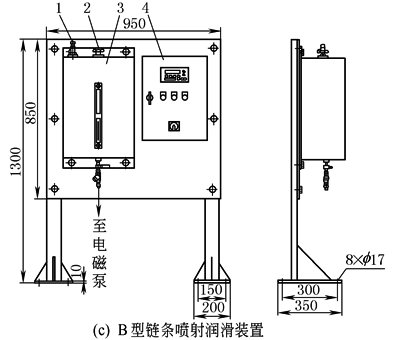

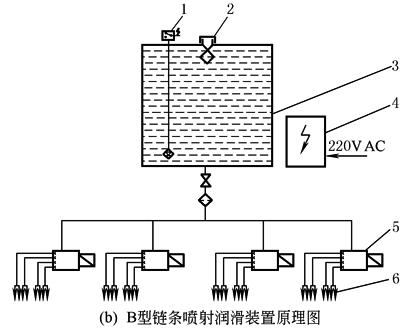

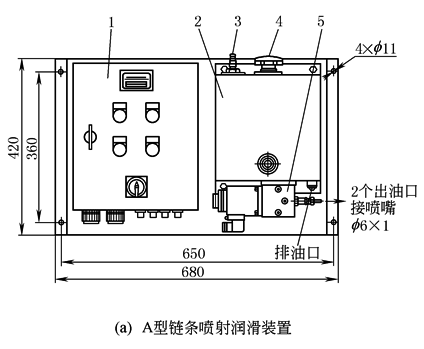

链条喷射润滑装置适用于对悬挂链和板式链的链销进行润滑。润滑装置主要由油箱、电磁泵、PLC电气控制装置和喷嘴等组成；分A型(图a)和B型(图c)两种类型，B型原理图如图b，其基本参数见本表

注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。

(2)DXR 型链条自动润滑装置

表2　　　　　　　　　　　　　　　　　　　　 DXR 型链条自动润滑装置技术性能

原理图

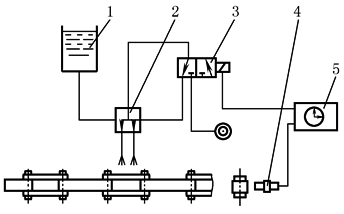

DXR 型自动润滑装置工作原理图

1—油箱；2—气动泵；3—电磁空气阀；4—红外线光电开关；5—电控箱

基本参数

型号

适用速度范围

/m·min^-1

空气压力

/MPa

润滑油量

/mL·点^-1

润滑点数

油箱容积

/L

电气参数

质量

/kg

DXR-12

0~18

0.4~0.7

0.17

2

8

AC，220V，

50Hz

8

DXR-13

0.12

3

8

8

DXR-14

0.17

4

25

25

应用

链条自动润滑装置适用于对悬挂式、地面式输送系统的各个运动接点(链条、销轴、滚轮、轨道等)自动、定量进行润滑。润滑装置由油箱、气动泵等组成，参见上图。当光电开关发出信号时，电磁气阀通电，气动泵工作，混合的油-空气喷向润滑点。系统工作时，光电开关不断发出信号，使每个润滑点均可得到润滑

注：生产厂为太原市兴科机电研究所。

行车轨道润滑装置基本参数

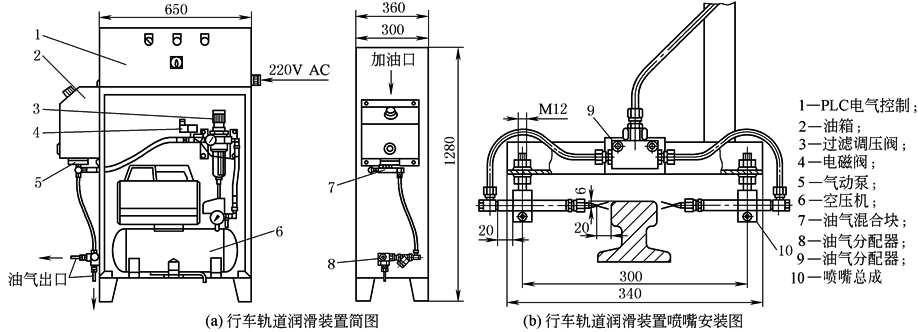

装置简图及其喷嘴安装图

参

数

型号

泵最大工作压力

/MPa

空气压力

/MPa

油箱容积

/L

每行程供油量

/mL

喷嘴数量

电源电压

HCR-10

5

0.4

10

0.25

4

220V AC

应

用

行车轨道润滑装置适用于对行车轨道进行润滑。润滑装置主要由油箱、气动泵、油气分配器、PLC电气控制装置和喷嘴等组成

注：1．油箱容积10L，供油量0.25mL/行程的行车轨道润滑装置，标记为HCR-10 行车轨道润滑装置JB/ZQ 4736—2006。

2．生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。
