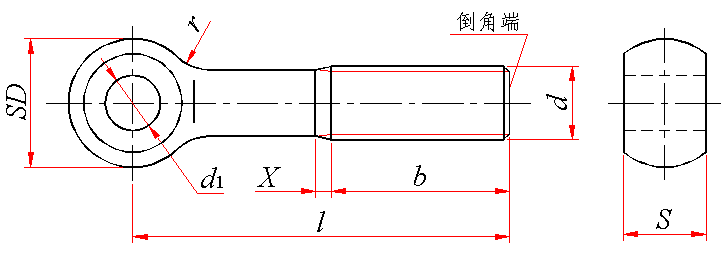

铰链用螺栓

螺纹尺寸d

M5

M6

M8

M10

M12

M16

M20

M24

(M27) ×24

P

螺距

0.8

1

1.25

1.5

1.75

2

2.5

3

3

b

L≤125

16

18

22

26

30

38

46

54

60

125＜L≤200

-

-

28

32

36

44

52

60

66

L＞200

-

-

-

-

49

57

65

73

79

d2

公称

5

6

8

10

12

16

18

22

24

A级和B级

最小值

5.07

6.07

8.08

10.08

12.095

16.095

18.095

22.11

24.11

最大值

5.145

6.145

8.17

10.17

12.205

16.205

18.205

22.24

24.24

C级

最小值

5.07

6.07

8.08

10.08

12.095

16.095

18.095

22.11

24.11

最大值

5.19

6.19

8.23

10.23

12.275

16.275

18.275

22.32

24.32

Sd

最大值

12

14

18

20

25

32

40

45

50

A级和B级

最小值

10.9

12.9

16.9

18.7

23.7

30.4

38.4

43.4

48.4

C级

最小值

11.57

13.57

17.57

19.48

24.48

31.38

39.38

44.38

49.38

r

公称

2.5

4

4

4

6

6

6

10

10

最大值

4

6

6

6

9

9

9

15

15

最小值

2

3

3

3

4.5

4.5

4.5

7.5

7.5

s

A级和B级

最大值

6

7

9

12

14

17

22

25

27

最小值

5.52

6.42

8.42

11.3

13.3

16.3

21.16

24.16

26.16

C级

最大值

8

9

11

14

17

19

24

28

30

最小值

7.42

8.42

10.3

13.3

16.3

18.16

23.16

27.16

29.16

螺纹尺寸 d

(M27) ×25

M30 ×27

M30 ×28

(M33)

M36 ×32

M36 ×33

(M39) ×35

(M39) ×36

P

螺距

3

3.5

3.5

3.5

4

4

4

4

b

L≤125

60

66

66

-

-

-

-

-

125＜L≤200

66

72

72

78

84

84

90

90

L＞200

79

85

85

91

97

97

103

103

d2

公称

25

27

28

30

32

33

35

36

A级和B级

最小值

25.11

27.11

28.11

30.11

32.12

33.12

35.12

36.12

最大值

25.24

27.24

28.24

30.24

32.28

32.28

35.28

36.28

C级

最小值

25.11

27.11

28.11

30.11

32.12

33.12

35.12

36.12

最大值

25.32

27.32

28.32

30.32

32.37

33.37

35.37

36.337

Sd

最大值

50

55

55

60

65

65

70

70

A级和B级

最小值

48.4

53.1

53.1

58.1

63.1

63.1

68.1

68.1

C级

最小值

49.38

54.26

54.26

59.26

64.26

64.26

69.26

69.26

r

公称

10

10

10

16

16

16

16

16

最大值

15

15

15

22.4

22.4

22.4

22.4

22.4

最小值

7.5

7.5

7.5

12.8

12.8

12.8

12.8

12.8

s

A级和B级

最大值

27

30

30

34

38

38

41

41

最小值

26.16

29

29

33

37

37

40

40

C级

最大值

30

34

34

38

41

41

46

46

最小值

29.16

33

33

37

40

40

45

45

①,x 符合GB/T 3的规定。 ②,无螺纹部分杆径约等于螺纹中径或螺纹大径。

公称长度l的商品规格系列：

公称

20

25

30

35

40

45

50

55

60

65

70

75

80

90

100

110

120

130

140

150

160

180

200

220

240

260

280

300

质量 kg

螺纹规格

M5

M6

M8

M10

M12

M16

M20

M24

(M27) ×24

(M27) ×25

M30 ×27

M30 ×28

(M33)

M36 ×32

M36 ×33

(M39) ×35

(M39) ×36

公称长度/mm

每1000件钢制品的质量 ≈

20

6.24

8.99

16.34

25

7.08

10.19

18.51

30

7.93

35

8.7

12.6

40

9.47

13.7

25

45

10.3

14.8

26.9

36

50

11

15.9

28.9

39.1

62.6

55

11.8

17

30.9

42.2

67

60

12.6

18.1

32.8

45.3

71.4

65

13.3

19.2

34.8

48.4

75.8

141

70

14.1

20.3

36.8

51.5

80.3

149

255

75

14.9

21.5

38.8

54.6

84.8

157

269

80

15.7

22.6

40.7

57.6

89.2

164

282

378

90

23.7

44.7

63.8

98.1

180

308

417

100

48.6

70

106

196

334

454

528

528

110

52.6

76.1

115

212

359

489

573

573

754

754

120

56.5

82.3

124

228

383

524

618

618

816

816

1030

130

60.5

88.4

133

244

408

560

663

663

878

878

1100

140

64.4

94.5

142

259

433

596

708

708

940

940

1170

1250

1250

150

101

151

275

457

631

753

753

997

997

1240

1410

1410

1690

1690

160

160

291

482

667

798

798

1050

1050

1310

1570

1570

1880

1880

180

178

322

531

738

888

888

1160

1160

1440

1730

1730

2070

2070

200

195

354

581

809

978

978

1270

1270

1570

1890

1890

2250

2250

220

211

383

624

868

1060

1060

1370

1370

1690

2050

2050

2420

2420

240

229

414

674

939

1140

1140

1480

1480

1820

2200

2200

2610

2610

260

247

446

723

1010

1230

1230

1590

1590

1960

2350

2350

2790

2790

280

772

1320

1320

1700

1700

2100

2500

2500

2970

2970

300

823

1400

1400

1810

1810

2240

2650

2650

3100

3100

材料

钢

不锈钢

通用技术条件

GB/T 16938

螺纹

公差

A级或B级：6g
C级：8g

标准

GB/T 193、GB/T 9145、GB/T 9146

机械性能

等级

4.6、5.6

A2-50、A2-70

标准

GB/T 3098.1

GB/T 3098.6

公差

产品等级

A级、B级、C级

标准

GB/T 3103.1

表面处理

-

不经处理（无涂/镀层）；
电镀技术要求按 GB/T 5267.1；
非电解锌片涂层技术要求按 GB/T 5267.2；
热浸镀锌层技术要求按 GB/T 5267.3

简单处理（清洁和抛光）；
钝化，按 GB/T 5267.4

-

如需其他技术要求或表面处理，应由供需协议

表面缺陷

GB/T 5779.1

/

验收及包装

GB/T 90.1、GB/T 90.2

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径

标记示例：

螺纹规格d＝M10、公称长度l＝100mm、性能等级4.6级、不经表面处理的活节螺栓的标记：

螺栓  GB 798  M10×100

螺纹规格

d

d₁

S

b

D

r

min

X

max

l的范围

公称

min

max

公称

min

max

M4

3

3.060

3.160

5

4.75

4.93

14

8

3

1.75

20~35

M5

4

4.070

4.190

6

5.75

5.93

16

10

4

2

25~45

M6

5

5.070

5.190

8

7.70

7.92

18

12

5

2.5

30~55

M8

6

6.070

6.190

10

9.70

9.92

22

14

5

3.2

35~70

M10

8

8.080

8.230

12

11.635

11.905

26

18

6

3.8

40~110

M12

10

10.080

10.230

14

13.635

13.905

30

20

8

4.2

50~130

M16

12

12.095

12.275

18

17.635

17.905

38

28

10

5

60~160

M20

16

16.095

16.275

22

21.56

21.89

52

34

12

6.3

70~180

M24

20

20.110

20.320

26

25.56

25.89

60

42

16

7.5

90~260

M30

25

25.110

25.320

34

33.5

33.88

72

52

20

8.8

110~300

M36

30

30.110

30.320

40

39.48

39.87

84

64

22

10

130~300

公称长度l的商品规格系列：                                                                                                     (mm)

公称

20

25

30

35

40

45

50

(55)

60

(65)

70

80

90

100

min

18.95

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

78.5

88.25

98.25

max

21.05

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

81.5

91.75

101.75

公称

110

120

130

140

150

160

180

200

220

240

260

280

300

min

108.25

118.25

128

138

148

156

176

195.4

215.4

235.4

254.8

274.8

294.8

max

111.75

121.75

132

142

152

164

184

204.6

224.6

244.6

265.2

285.2

305.2

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M4

M5

M6

M8

M10

M12

M16

M20

M24

M30

M36

公称长度/mm

每1000件钢制品的质量  ≈

20

2.63

25

3.00

5.05

30

3.38

5.65

8.90

35

3.75

6.25

9.76

16.47

40

6.85

10.62

18.02

30.81

45

7.45

11.47

19.58

33.27

50

12.33

21.13

35.72

48.62

55

13.19

22.69

38.18

52.19

60

24.24

40.63

55.75

118.9

65

25.80

43.09

59.31

125.4

70

27.35

45.55

62.87

131.9

208.1

80

50.46

70.00

145.0

228.6

90

55.37

77.12

158.1

249.0

384.9

100

60.28

84.25

171.2

269.5

414.4

110

65.19

91.37

184.3

290.0

443.9

745.1

120

98.49

197.4

310.5

473.4

791.8

130

105.6

210.5

331.0

502.9

838.5

1317

140

223.5

351.4

532.4

885.2

1385

150

236.6

371.9

561.9

931.9

1453

160

249.7

392.4

591.4

978.6

1521

180

433.3

650.4

1072

1656

200

709.4

1165

1792

220

768.4

1259

1928

240

827.4

1352

2063

260

886.3

1446

2199

280

1539

2335

300

1632

2470

材料

钢

螺纹

公差

8 g

标准

GB 196 ；GB 197

机械性能

等级

4.6、5.6

标准

GB 3098.1

公差

产品等级

除规定外，其余按C级

标准

GB 3103.1

表面处理

①不经处理
②镀锌钝化 GB5267

验收及包装

GB 90

螺纹尺寸d

M4

M5

M6

M8

M10

M12

M16

M20

M24

M30

M36

P

螺距

0.7

0.8

1

1.25

1.5

1.75

2

2.5

3

3.5

4

d2

公称

3

4

5

6

8

10

12

16

20

25

30

最大值

3.18

4.24

5.24

6.24

8.3

10.3

12.36

16.36

20.42

25.42

30.42

最小值

3.06

4.08

5.08

6.08

8.1

10.1

12.12

16.12

20.14

25.14

30.14

s

公称

5

6

8

10

12

14

18

22

26

34

40

最大值

4.92

5.92

7.9

9.9

11.88

13.88

17.88

21.86

25.86

33.83

39.83

最小值

4.76

5.76

7.7

9.7

11.64

13.64

17.64

21.58

25.58

33.5

39.5

b

14

16

18

22

26

30

38

52

60

72

84

Sd

8

10

12

14

18

20

28

34

42

52

64

r

3

4

5

5

6

8

10

12

16

20

22

公称长度l的商品规格系列：

公称

20

25

30

35

40

45

50

(55)

60

(65)

70

80

90

100

110

120

130

140

150

160

180

200

220

240

260

280

300

质量 kg

螺纹规格

M4

M5

M6

M8

M10

M12

M16

M20

M24

M30

M36

公称长度/mm

每1000件钢制品的质量 ≈

20

2.355

25

2.471

5.179

30

3.127

5.799

35

3.513

6.419

9.355

40

3.897

7.039

10.23

16.81

45

7.659

11.11

18.39

31.83

50

8.279

11.99

19.97

34.32

(55)

12.87

21.55

36.81

49.89

60

13.75

23.13

39.3

53.29

(65)

14.63

24.71

41.79

56.89

121.2

70

26.29

44.28

60.49

127.8

80

27.87

46.77

64.09

134.5

213.7

90

29.45

49.26

67.69

141.1

224.1

100

31.03

51.75

70.29

147.5

234.5

110

54.24

83.89

154.5

244.9

374.11

120

56.73

77.49

161.1

255.3

389.8

130

59.22

81.09

167.8

265.7

404.8

140

61.71

84.69

174.5

276.1

418.8

695.3

150

64.2

91.89

187.8

296.9

448.7

742.7

160

66.69

99.09

201.1

317.7

478.7

790.1

1296

180

106.3

214.4

338.5

508.6

837.5

1365

200

113.5

227.7

359.3

538.6

884.9

1434

220

241

380.1

568.6

932.3

1503

240

254.3

400.9

598.6

980.2

1572

260

280.9

442.5

658.5

1075

1710

280

484.1

718.4

1169

1848

300

778.3

1264

1986

材料

35钢（GB 699-65）；A3、B3、A2、B2（GB 700-65）

技术条件

按 GB 38-76 的规定
