扣紧螺母(GB/T 805—1988)
扣紧螺母(GB/T 805—1988)
|

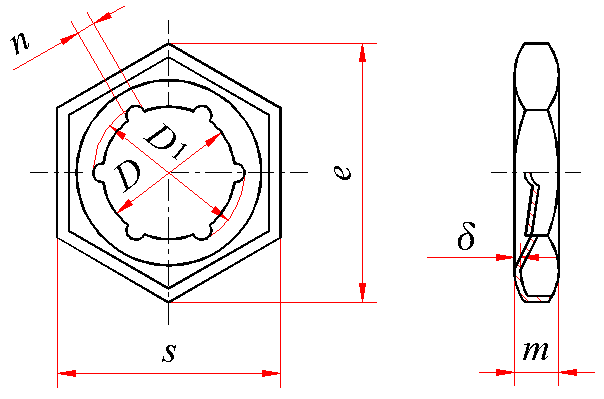

扣紧螺母 (GB/T 805—1988) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例： 螺纹规格D＝M12、材料为65Mn、热处理硬度HRC30～40、表面氧化的扣紧螺母的标记： 螺母 GB 805 M12 |
|||||||||
|
螺纹规格 D×P |
6×1 |
8×1.25 |
10×1.5 |
12×1.75 |
(14×2) |
16×2 |
(18×2.5) |
||
|
D |
max |
5.3 |
7.16 |
8.86 |
10.73 |
12.43 |
14.43 |
15.93 |
|
|
min |
5 |
6.8 |
8.5 |
10.3 |
12 |
14 |
15.5 |
||
|
s |
max |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
|
|
min |
9.73 |
12.73 |
15.73 |
17.73 |
20.67 |
23.67 |
26.16 |
||
|
D1 |
7.5 |
9.5 |
12 |
14 |
16 |
18 |
20.5 |
||
|
n |
1 |
1 |
1 |
1.5 |
1.5 |
1.5 |
2 |
||
|
e |
11.5 |
16.2 |
19.6 |
21.9 |
25.4 |
27.7 |
31.2 |
||
|
m |
3 |
4 |
5 |
5 |
6 |
6 |
7 |
||
|
δ |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.8 |
1 |
||
|
螺纹规格 D×P |
20×2.5 |
(22×2.5) |
24×3 |
(27×3) |
30×3.5 |
36×4 |
42×4.5 |
48×5 |
|
|
D |
max |
17.93 |
20.02 |
21.52 |
24.52 |
27.02 |
32.62 |
38.12 |
43.62 |
|
min |
17.5 |
19.5 |
21 |
24 |
26.5 |
32 |
37.5 |
43 |
|
|
s |
max |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
min |
29.16 |
33 |
35 |
40 |
45 |
53.8 |
63.8 |
73.1 |
|
|
D1 |
22.5 |
25 |
27 |
30 |
34 |
40 |
47 |
54 |
|
|
n |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
|
|
e |
34.6 |
36.9 |
41.6 |
47.3 |
53.1 |
63.5 |
75 |
86.5 |
|
|
m |
7 |
7 |
9 |
9 |
9 |
12 |
12 |
14 |
|
|
δ |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.8 |
1.8 |
|
|
技术条件 |
材料 |
热处理 |
表面处理 |
||||||
|
弹簧钢65Mn |
淬火并回火HRC30～40 |
氧化、镀锌钝化 |
|||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||
|
质量 kg |
||||||||
|
螺纹规格 |
6×1 |
8×1.25 |
10×1.5 |
12×1.75 |
14×2 |
16×2 |
18×2.5 |
20×2.5 |
|
每1000件钢制品的质量≈ |
0.52 |
1.26 |
2.24 |
2.99 |
4.68 |
5.16 |
8.40 |
9.66 |
|
螺纹规格 |
22×2.5 |
24×3 |
27×3 |
30×3.5 |
36×4 |
42×4.5 |
48×5 |
|
|
每1000件钢制品的质量≈ |
10.40 |
17.46 |
20.94 |
29.06 |
43.99 |
72.37 |
97.16 |
|
