标准型弹簧垫圈(GB/T 93—2025)
标准型弹簧垫圈(GB/T 93—2025)
|
标准型弹簧垫圈(GB/T 93—2025)mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
规格 |
d |
h |
H |
n |
|||||
|
最小值 |
最大值 |
公称 |
最小值 |
最大值 |
最小值 |
最大值 |
最小值 |
最大值 |
|
|
1.6 |
1.7 |
1.95 |
0.5 |
0.42 |
0.58 |
1 |
1.25 |
0.42 |
0.58 |
|
2 |
2.1 |
2.35 |
0.5 |
0.42 |
0.58 |
1 |
1.25 |
0.42 |
0.58 |
|
2.5 |
2.6 |
2.85 |
0.65 |
0.57 |
0.73 |
1.3 |
1.63 |
0.57 |
0.73 |
|
3 |
3.1 |
3.4 |
0.8 |
0.7 |
0.9 |
1.6 |
2 |
0.7 |
0.9 |
|
4 |
4.1 |
4.4 |
1.1 |
1 |
1.2 |
2.2 |
2.75 |
1 |
1.2 |
|
5 |
5.1 |
5.4 |
1.3 |
1.2 |
1.4 |
2.6 |
3.25 |
1.2 |
1.4 |
|
6 |
6.1 |
6.5 |
1.6 |
1.5 |
1.7 |
3.2 |
4 |
1.5 |
1.7 |
|
8 |
8.1 |
8.5 |
2.1 |
2 |
2.2 |
4.2 |
5.25 |
2 |
2.2 |
|
10 |
10.2 |
10.7 |
2.6 |
2.45 |
2.75 |
5.2 |
6.5 |
2.45 |
2.75 |
|
12 |
12.2 |
12.7 |
3.1 |
2.95 |
3.25 |
6.2 |
7.75 |
2.95 |
3.25 |
|
(14) |
14.2 |
14.7 |
3.6 |
3.4 |
3.8 |
7.2 |
9 |
3.4 |
3.8 |
|
16 |
16.2 |
16.8 |
4.1 |
3.9 |
4.3 |
8.2 |
10.25 |
3.9 |
4.3 |
|
(18) |
18.2 |
18.9 |
4.5 |
4.3 |
4.7 |
9 |
11.25 |
4.3 |
4.7 |
|
20 |
20.2 |
21 |
5 |
4.8 |
5.2 |
10 |
12.5 |
4.8 |
5.2 |
|
(22) |
22.3 |
23.1 |
5.5 |
5.3 |
5.7 |
11 |
13.75 |
5.3 |
5.7 |
|
24 |
24.3 |
25.3 |
6 |
5.8 |
6.2 |
12 |
15 |
5.8 |
6.2 |
|
(27) |
27.3 |
28.3 |
6.8 |
6.5 |
7.1 |
13.6 |
17 |
6.5 |
7.1 |
|
30 |
30.3 |
31.3 |
7.5 |
7.2 |
7.8 |
15 |
18.75 |
7.2 |
7.8 |
|
(33) |
33.3 |
34.5 |
8.5 |
8.2 |
8.8 |
17 |
21.25 |
8.2 |
8.8 |
|
36 |
36.3 |
37.5 |
9 |
8.7 |
9.3 |
18 |
22.5 |
8.7 |
9.3 |
|
(39) |
39.3 |
40.5 |
10 |
9.7 |
10.3 |
20 |
25 |
9.7 |
10.3 |
|
42 |
42.3 |
43.5 |
10.5 |
10.2 |
10.8 |
21 |
26.25 |
10.2 |
10.8 |
|
(45) |
45.3 |
46.5 |
11 |
10.7 |
11.3 |
22 |
27.5 |
10.7 |
11.3 |
|
48 |
48.3 |
49.5 |
12 |
11.7 |
12.3 |
24 |
30 |
11.7 |
12.3 |
技术条件和引用标准
|
材料 |
种类 |
弹簧钢 |
不锈钢 |
磷青铜 |
|
牌号 |
GB/T 94.1（经买卖双方协议，也可使用其他材料） |
|||
|
标准 |
GB/T 4354、GB/T 4357、GB/T 1222、YB/T 5319 |
GB/T 1220、GB/T 4240 |
GB/T 3114 |
|
|
弹性 |
d≥3mm：GB/T 94.1; d＜3mm：按协议。 |
按协议 |
||
|
扭转 |
GB/T 94.1 |
|||
|
抗氢脆 |
GB/T 94.1 |
/ |
/ |
|
|
表面处理 |
不经处理（无涂/镀层）；电镀层技术要求按 GB/T 5267.1；非电解锌片涂层技术要求按 GB/T 5267.2；其他技术要求或表面处理由供需双方协议。 |
简单处理（清洁和抛光）；钝化（GB/T 5267.4）；其他技术要求或表面处理由供需双方协议。 |
/ |
|
|
表面缺陷 |
表面不允许有裂缝、浮锈和影响使用的凹痕、划伤和毛刺。 |
|||
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|||
标准型弹簧垫圈(GB/T 93—1987)
|
标准型弹簧垫圈(GB/T 93—1987)mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|

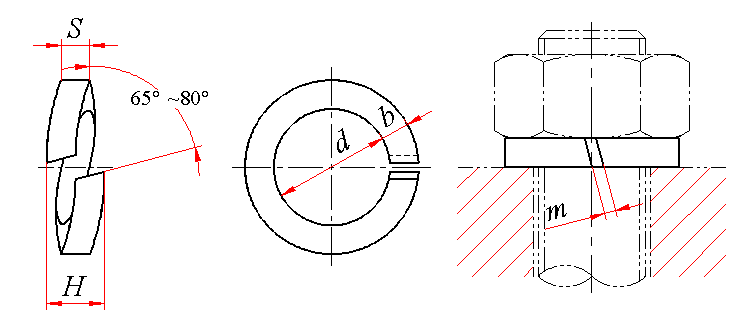

标记示例： 规格16mm、材料为65Mn、表面氧化的标准型弹簧垫圈的标记： 垫圈 GB/T 93 16 |
|||||||||
|
规格 (螺纹大径) |
d |
S(b) |
H |
m ≤ |
千件重(钢制) |
||||
|
min |
max |
公称 |
min |
max |
min |
max |
|||
|
2 |
2.1 |
2.35 |
0.5 |
0.42 |
0.58 |
1 |
1.25 |
0.25 |
0.02 |
|
2.5 |
2.6 |
2.85 |
0.65 |
0.57 |
0.73 |
1.3 |
1.63 |
0.33 |
0.03 |
|
3 |
3.1 |
3.4 |
0.8 |
0.7 |
0.9 |
1.6 |
2 |
0.4 |
0.06 |
|
4 |
4.1 |
4.4 |
1.1 |
1 |
1.2 |
2.2 |
2.75 |
0.55 |
0.15 |
|
5 |
5.1 |
5.4 |
1.3 |
1.2 |
1.4 |
2.6 |
3.25 |
0.65 |
0.26 |
|
6 |
6.1 |
6.68 |
1.6 |
1.5 |
1.7 |
3.2 |
4 |
0.8 |
0.47 |
|
8 |
8.1 |
8.68 |
2.1 |
2 |
2.2 |
4.2 |
5.25 |
1.05 |
1.07 |
|
10 |
10.2 |
10.9 |
2.6 |
2.45 |
2.75 |
5.2 |
6.5 |
1.3 |
2.05 |
|
12 |
12.2 |
12.9 |
3.1 |
2.95 |
3.25 |
6.2 |
7.75 |
1.55 |
3.49 |
|
(14) |
14.2 |
14.9 |
3.6 |
3.4 |
3.8 |
7.2 |
9 |
1.8 |
5.47 |
|
16 |
16.2 |
16.9 |
4.1 |
3.9 |
4.3 |
8.2 |
10.25 |
2.05 |
8.09 |
|
(18) |
18.2 |
19.04 |
4.5 |
4.3 |
4.7 |
9 |
11.25 |
2.25 |
10.91 |
|
20 |
20.2 |
21.04 |
5 |
4.8 |
5.2 |
10 |
12.5 |
2.5 |
14.95 |
|
(22) |
22.5 |
23.34 |
5.5 |
5.3 |
5.7 |
11 |
13.75 |
2.75 |
20.11 |
|
24 |
24.5 |
25.5 |
6 |
5.8 |
6.2 |
12 |
15 |
3 |
26.06 |
|
(27) |
27.5 |
28.5 |
6.8 |
6.5 |
7.1 |
13.6 |
17 |
3.4 |
37.64 |
|
30 |
30.5 |
31.5 |
7.5 |
7.2 |
7.8 |
15 |
18.75 |
3.75 |
50.73 |
|
(33) |
33.5 |
34.7 |
8.5 |
8.2 |
8.8 |
17 |
21.25 |
4.25 |
71.96 |
|
36 |
36.5 |
37.7 |
9 |
8.7 |
9.3 |
18 |
22.5 |
4.5 |
87.47 |
|
(39) |
39.5 |
40.7 |
10 |
9.7 |
10.3 |
20 |
25 |
5 |
117.4 |
|
42 |
42.5 |
43.7 |
10.5 |
10.2 |
10.8 |
21 |
26.25 |
5.25 |
138.7 |
|
(45) |
45.5 |
46.7 |
11 |
10.7 |
11.3 |
22 |
27.5 |
5.5 |
162.3 |
|
48 |
48.5 |
49.7 |
12 |
11.7 |
12.3 |
24 |
30 |
6 |
206.7 |
|
注：1．尽可能不采用括号内的规格。 2．m应大于零。 |
|||||||||
