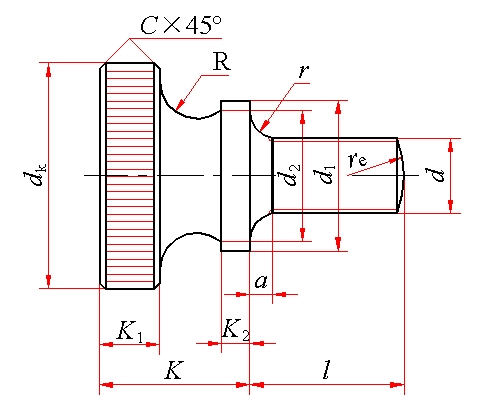

滚花螺钉

末端按GB 2规定

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的滚花高头螺钉的标记：

螺钉  GB 834  M5×20

螺纹规格

d

d_k

(滚花前)

K

K₁

K₂

R

≥

r

min

r_e

≈

C

d₁

d₂

l的范围

max

min

max

min

M1.6

7

6.78

4.7

4.52

2

0.8

1.25

0.1

2.24

0.2

4

3.6

2～8

M2

8

7.78

5

4.82

2

1

1.25

0.1

2.8

0.2

4.5

3.8

2.5～10

M2.5

9

8.78

5.5

5.32

2.2

1

1.5

0.1

3.5

0.2

5

4.4

3～12

M3

11

10.73

7

6.78

2.8

1.2

2

0.1

4.2

0.3

6

5.2

4～16

M4

12

11.73

8

7.78

3

1.5

2

0.2

5.6

0.3

8

6.4

5～16

M5

16

15.73

10

9.78

4

2

2.5

0.2

7

0.5

10

9

6～20

M6

20

19.67

12

11.57

5

2.5

3

0.25

8.4

0.5

12

11

8～25

M8

24

23.67

16

15.57

6

3

4

0.4

11.2

0.8

16

13

10～30

M10

30

29.67

20

19.48

8

3.8

5

0.4

14

0.8

20

17.5

12～35

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

2.5

3

4

5

6

8

10

12

(14)

16

20

25

30

35

min

1.80

2.30

2.80

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.50

max

2.20

2.70

3.20

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

2

0.80

2.5

0.81

1.07

3

0.81

1.08

1.53

4

0.82

1.10

1.56

2.87

5

0.83

1.12

1.59

2.91

4.31

6

0.84

1.13

1.62

2.95

4.39

9.88

8

0.87

1.17

1.67

3.04

4.54

10.13

18.44

10

1.20

1.73

3.12

4.69

10.37

18.79

35.21

12

1.79

3.21

4.84

10.61

19.13

35.83

72.76

14

3.29

4.99

10.85

19.47

36.45

73.74

16

3.38

5.14

11.09

19.82

37.08

74.72

20

11.57

20.50

38.32

76.69

25

21.36

39.88

79.14

30

41.43

81.60

35

84.05
