地脚螺栓(GB/T 799—1988)

地脚螺栓分页导航

本页导航 广告链接

地脚螺栓(GB/T 799—1988)

地脚螺栓(GB/T 799—1988)

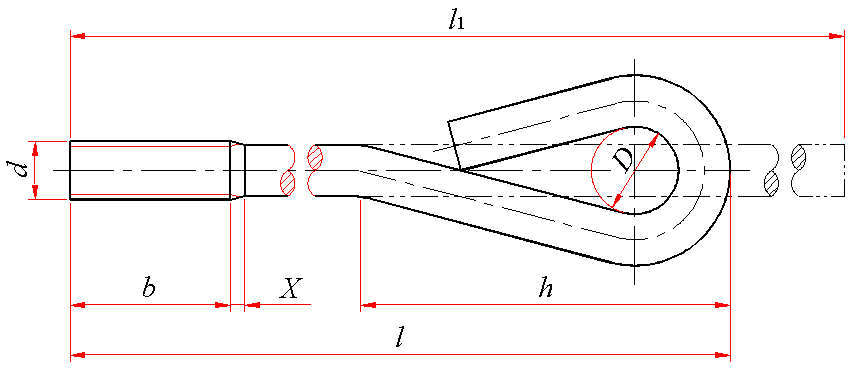

地脚螺栓(GB/T 799—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径
标记示例：螺纹规格d＝M20、公称长度l＝400mm、性能等级为3.6级、不经表面处理的地脚螺栓的标记：螺栓 GB/T 799 M20×400
螺纹规格 d	b		D	h	l₁	X max	l的范围
螺纹规格 d	max	min	D	h	l₁	X max	l的范围
M6	27	24	10	41	l＋37	2.5	80~160
M8	31	28	10	46	l＋37	3.2	120~220
M10	36	32	15	65	l＋53	3.8	160~300
M12	40	36	20	82	l＋72	4.2	160~400
M16	50	44	20	93	l＋72	5	220~500
M20	58	52	30	127	l＋110	6.3	300~630
M24	68	60	30	139	l＋110	7.5	300~800
M30	80	72	45	192	l＋165	8.8	400~1000
M36	94	84	60	244	l＋217	10	500~1000
M42	106	96	60	261	l＋217	11.3	630~1250
M48	118	108	70	302	l＋225	12.5	630~1500
技术条件	材料	螺纹公差	机械性能等级		产品等级	表面处理
技术条件	钢	8g	d≤39：3.6；d＞39：按协议		C级	1．不经处理；2．氧化；3．镀锌钝化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	80	120	160	220	300	400	500	630	800	1000	1250	1500
min	72	112	152	212	292	392	488	618	788	988	1238	1488
max	88	128	168	228	308	408	512	642	812	1012	1262	1512

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
公称长度 /mm	每1000件钢制品的质量 ≈
80	20.06
120	26.92	48.83
160	33.77	61.27	104.6	165.3
220		79.93	134.1	208.0	382.1
300			173.4	265.0	486.8	839.6	1209
400				336.3	617.6	1044	1504	2639
500					748.5	1249	1799	3106	4863
630						1454	2094	3573	5542	7590	10422
800							2684	4507	6898	9449	12860
1000								5441	8255	11307	15297
1250										13629	18345
1500											21392
