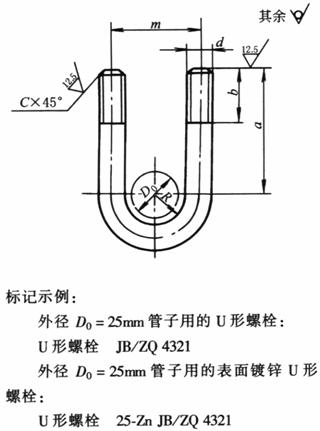

U形螺栓(JB/ZQ 4321—2006)
U形螺栓(JB/ZQ 4321—2006)
|
U形螺栓(JB/ZQ 4321—2006) mm |
||||||||
|---|---|---|---|---|---|---|---|---|
|
|
||||||||
|
管子外径 D0 |
R |
d |
毛坯长 l |
α |
b |
m |
C |
1000件重量/kg |
|
14 18 |
8 10 |
M6 |
98 108 |
33 35 |
22 |
22 26 |
1 |
22 24 |
|
22 25 33 |
12 14 18 |
M10 |
135 143 160 |
42 44 48 |
28 |
34 38 46 |
1.5 |
83 88 99 |
|
38 42 45 48 51 57 60 76 83 89 |
20 22 24 25 27 31 23 40 43 46 |
M12 |
192 202 210 220 225 240 250 289 310 325 |
55 57 59 60 62 66 67 75 78 81 |
32 |
52 56 60 62 66 74 76 92 98 104 |
2 |
171 180 188 196 200 214 223 256 276 290 |
|
102 108 114 133 140 159 165 219 |
53 56 59 69 72 82 85 112 |
M16 |
365 390 405 450 470 520 538 680 |
93 96 99 109 112 122 125 152 |
38 |
122 128 134 154 160 180 186 240 |
|
575 616 640 712 752 822 850 1075 |
|
注：1．螺纹公差6g。 2．材料为Q235—A。 3．表面处理:①不经处理；②镀锌钝化按GB/T 5267.1规定。 |
||||||||
|
质量 kg |
|||||||||||||||||||||||
|
螺纹规格 |
14 |
18 |
22 |
25 |
33 |
38 |
42 |
45 |
48 |
51 |
57 |
60 |
76 |
83 |
89 |
102 |
108 |
114 |
133 |
140 |
159 |
165 |
219 |
|
每1000件钢制品的质量≈ |
22 |
24 |
83 |
88 |
99 |
171 |
180 |
188 |
196 |
200 |
214 |
223 |
256 |
276 |
290 |
575 |
616 |
640 |
712 |
752 |
822 |
850 |
1075 |
