平垫圈 C级(GB/T 95—2002)
平垫圈 C级(GB/T 95—2002)
|

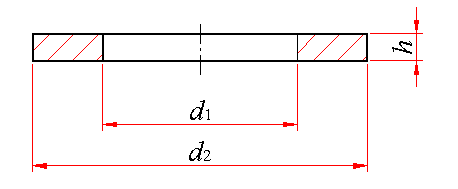

平垫圈—C级(GB/T 95—2002)mm |
|||||
|---|---|---|---|---|---|
|
|
|||||
|
标记示例： 标准系列、公称规格8mm、硬度等级为100HV 级、不经表面处理、产品等级为C 级的平垫圈的标记： 垫圈 GB/T 95 8 |
|||||
|
公称规格 (螺纹大径d ) |
内 径 d1 公称(min) |
外 径 d2 公称(max) |
厚 度 h |
m≈ kg/1000件 钢制品 |
|
|
公称 |
max |
||||
|
1.6 |
1.8 |
4 |
0.3 |
0.4 |
0.024 |
|
2 |
2.4 |
5 |
0.3 |
0.4 |
0.036 |
|
2.5 |
2.9 |
6 |
0.5 |
0.6 |
0.085 |
|
3 |
3.4 |
7 |
0.5 |
0.6 |
0.115 |
|
3.5 |
3.9 |
8 |
0.5 |
0.6 |
0.150 |
|
4 |
4.5 |
9 |
0.8 |
1.0 |
0.300 |
|
5 |
5.5 |
10 |
1 |
1.2 |
0.430 |
|
6 |
6.6 |
12 |
1.6 |
1.9 |
0.991 |
|
8 |
9 |
16 |
1.6 |
1.9 |
1.73 |
|
10 |
11 |
20 |
2 |
2.3 |
3.44 |
|
12 |
13.5 |
24 |
2.5 |
2.8 |
6.07 |
|
14 |
15.5 |
28 |
2.5 |
2.8 |
8.38 |
|
16 |
17.5 |
30 |
3 |
3.6 |
10.98 |
|
18 |
20 |
34 |
3 |
3.6 |
13.98 |
|
20 |
22 |
37 |
3 |
3.6 |
16.37 |
|
22 |
24 |
39 |
3 |
3.6 |
17.48 |
|
24 |
26 |
44 |
4 |
4.6 |
31.07 |
|
27 |
30 |
50 |
4 |
4.6 |
39.46 |
|
30 |
33 |
56 |
4 |
4.6 |
50.48 |
|
33 |
36 |
60 |
5 |
6 |
71.02 |
|
36 |
39 |
66 |
5 |
6 |
87.39 |
|
39 |
42 |
72 |
6 |
7 |
126.5 |
|
42 |
45 |
78 |
8 |
9.2 |
200.2 |
|
45 |
48 |
85 |
8 |
9.2 |
242.7 |
|
48 |
52 |
92 |
8 |
9.2 |
284.1 |
|
52 |
56 |
98 |
8 |
9.2 |
319.0 |
|
56 |
62 |
105 |
10 |
11.2 |
442.7 |
|
60 |
66 |
110 |
10 |
11.2 |
477.4 |
|
64 |
70 |
115 |
10 |
11.2 |
513.2 |
