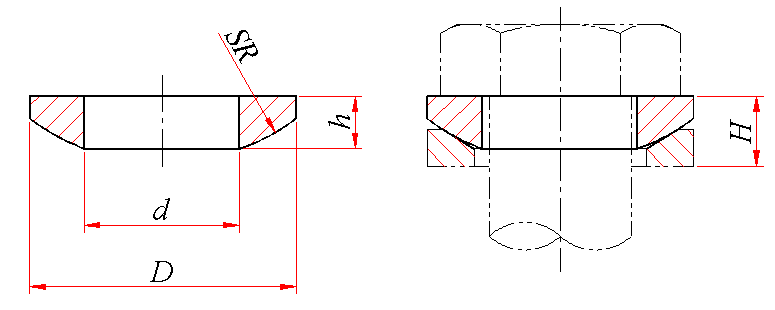

球面垫圈(GB/T 849—1988)
球面垫圈(GB/T 849—1988)
|
球面垫圈(GB/T 849—1988)mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例： 规格16mm、材料为45钢、热处理硬度HRC40～48、表面氧化的球面垫圈的标记： 垫圈 GB 849 16 |
|||||||||
|
规 格 (螺纹大径) |
d |
D |
h |
SR |
H≈ |
千件重(钢制) |
|||
|
max |
min |
max |
min |
max |
min |
||||
|
6 |
6.60 |
6.40 |
12.50 |
12.07 |
3.00 |
2.75 |
10 |
4 |
0.97 |
|
8 |
8.60 |
8.40 |
17.00 |
16.57 |
4.00 |
3.70 |
12 |
5 |
2.52 |
|
10 |
10.74 |
10.50 |
21.00 |
20.48 |
4.00 |
3.70 |
16 |
6 |
3.71 |
|
12 |
13.24 |
13.00 |
24.00 |
23.48 |
5.00 |
4.70 |
20 |
7 |
5.93 |
|
16 |
17.24 |
17.00 |
30.00 |
29.48 |
6.00 |
5.70 |
25 |
8 |
10.88 |
|
20 |
21.28 |
21.00 |
37.00 |
36.38 |
6.60 |
6.24 |
32 |
10 |
17.86 |
|
24 |
25.28 |
25.00 |
44.00 |
43.38 |
9.60 |
9.24 |
36 |
13 |
38.79 |
|
30 |
31.34 |
31.00 |
56.00 |
55.26 |
9.80 |
9.44 |
40 |
16 |
63.95 |
|
36 |
37.34 |
37.00 |
66.00 |
65.26 |
12.00 |
11.57 |
50 |
19 |
108.7 |
|
42 |
43.34 |
43.00 |
78.00 |
77.26 |
16.00 |
15.57 |
63 |
24 |
211.9 |
|
48 |
50.34 |
50.00 |
92.00 |
91.13 |
20.00 |
19.48 |
70 |
30 |
376.5 |
|
技术条件 |
材料 |
热处理 |
表面处理 |
千件重(钢制) |
|||||
|
45钢 |
HRC40～48 |
氧化处理 |
|||||||
