吊环螺钉(GB/T 825—1988)
吊环螺钉(GB/T 825—1988)
|

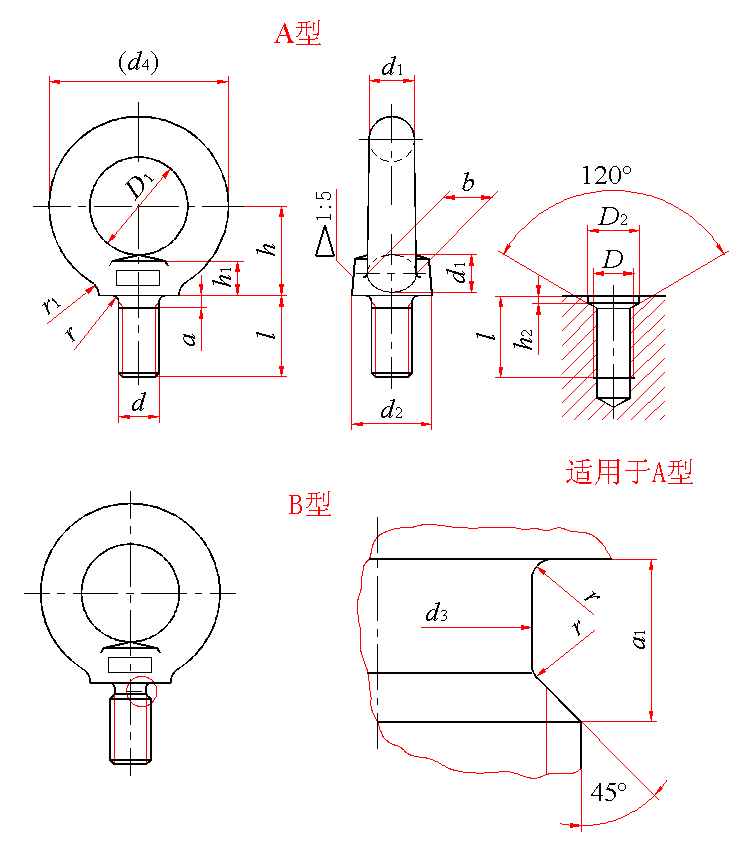

吊环螺钉(GB/T 825—1988)mm |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||||
|
末端倒角或倒圆按 GB 2 规定； |
||||||||||||||||
|
标记示例： |
||||||||||||||||
|
尺寸项 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
M56 |
M64 |
M72 |
M80 |
M100 |
|
|
P |
螺距 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
5.5 |
6 |
6 |
6 |
6 |
|
d1 |
最大值 |
9.1 |
11.1 |
13.1 |
15.2 |
17.4 |
21.4 |
25.7 |
30 |
34.4 |
40.7 |
44.7 |
51.4 |
63.8 |
71.8 |
79.2 |
|
最小值 |
7.6 |
9.6 |
11.6 |
13.6 |
15.6 |
19.6 |
23.5 |
27.5 |
31.2 |
37.1 |
41.1 |
46.9 |
58.8 |
66.8 |
73.6 |
|
|
D1 |
公称 |
20 |
24 |
28 |
34 |
40 |
48 |
56 |
67 |
80 |
95 |
112 |
125 |
140 |
160 |
200 |
|
最小值 |
19 |
23 |
27 |
32.9 |
38.8 |
46.8 |
54.6 |
65.5 |
78.1 |
92.9 |
109.9 |
122.3 |
137 |
157 |
196.7 |
|
|
最大值 |
20.4 |
24.4 |
28.4 |
34.5 |
40.6 |
48.6 |
56.6 |
67.7 |
80.9 |
96.1 |
113.1 |
126.3 |
141.5 |
161.5 |
201.7 |
|
|
d2 |
最大值 |
21.1 |
25.1 |
29.1 |
35.2 |
41.4 |
49.4 |
57.7 |
69 |
82.4 |
97.7 |
114.7 |
128.4 |
143.8 |
163.8 |
204.2 |
|
最小值 |
19.6 |
23.6 |
27.6 |
33.6 |
39.6 |
47.6 |
55.5 |
66.5 |
79.2 |
94.1 |
111.1 |
123.9 |
138.8 |
158.8 |
198.6 |
|
|
h1 |
最大值 |
7 |
9 |
11 |
13 |
15.1 |
19.1 |
23.2 |
27.4 |
31.7 |
36.9 |
39.9 |
44.1 |
52.4 |
57.4 |
62.4 |
|
最小值 |
5.6 |
7.6 |
9.6 |
11.6 |
13.5 |
17.5 |
21.4 |
25.4 |
29.2 |
34.1 |
37.1 |
40.9 |
48.8 |
53.8 |
58.8 |
|
|
L |
公称 |
16 |
20 |
22 |
28 |
35 |
40 |
45 |
55 |
65 |
70 |
80 |
90 |
100 |
115 |
140 |
|
最小值 |
15.1 |
18.95 |
20.95 |
26.95 |
33.75 |
38.75 |
43.75 |
53.5 |
63.5 |
68.5 |
78.5 |
88.25 |
98.25 |
113.25 |
138 |
|
|
最大值 |
16.9 |
21.05 |
23.05 |
29.05 |
36.25 |
41.25 |
46.25 |
56.5 |
66.5 |
71.5 |
81.5 |
91.75 |
101.75 |
116.75 |
142 |
|
|
d4 |
参考 |
36 |
44 |
52 |
62 |
72 |
88 |
104 |
123 |
144 |
171 |
196 |
221 |
260 |
296 |
350 |
|
h |
18 |
22 |
26 |
31 |
36 |
44 |
53 |
63 |
74 |
87 |
100 |
115 |
130 |
150 |
175 |
|
|
r1 |
4 |
4 |
6 |
6 |
8 |
12 |
15 |
18 |
20 |
22 |
25 |
25 |
35 |
35 |
40 |
|
|
r |
最小值 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
5 |
|
a1 |
最大值 |
3.75 |
4.5 |
5.25 |
6 |
7.5 |
9 |
10.5 |
12 |
13.5 |
15 |
16.5 |
18 |
18 |
18 |
18 |
|
d3 |
最大值=公称 |
6 |
7.7 |
9.4 |
13 |
16.4 |
19.6 |
25 |
30.8 |
35.6 |
41 |
48.3 |
55.7 |
63.7 |
71.7 |
91.7 |
|
最小值 |
5.82 |
7.48 |
9.18 |
12.73 |
16.13 |
19.27 |
24.67 |
29.91 |
35.21 |
40.61 |
47.91 |
55.24 |
63.24 |
71.24 |
91.16 |
|
|
a |
最大值 |
2.5 |
3 |
3.5 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
12 |
12 |
12 |
|
b |
10 |
12 |
14 |
16 |
19 |
24 |
28 |
32 |
38 |
46 |
50 |
58 |
72 |
80 |
88 |
|
|
D |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
M56 |
M64 |
M72 |
M80 |
M100 |
|
|
D2 |
公称 |
13 |
15 |
17 |
22 |
28 |
32 |
38 |
45 |
52 |
60 |
68 |
75 |
85 |
95 |
115 |
|
最大值 |
13.43 |
15.43 |
17.52 |
22.52 |
28.52 |
32.62 |
38.62 |
45.62 |
52.74 |
60.74 |
68.74 |
75.74 |
85.87 |
95.87 |
115.87 |
|
|
h2 |
公称 |
2.5 |
3 |
3.5 |
4.5 |
5 |
7 |
8 |
9.5 |
10.5 |
11.5 |
12.5 |
13.5 |
14 |
14 |
14 |
|
最大值 |
2.9 |
3.4 |
3.98 |
4.98 |
5.48 |
7.58 |
8.58 |
10.08 |
11.2 |
12.2 |
13.2 |
14.2 |
14.7 |
14.7 |
14.7 |
|
|
吊环螺钉的力学性能、起吊重量与千件重(GB/T 825—1988)mm |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
尺寸项 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
M56 |
M64 |
M72 |
M80 |
M100 |
|
|
允许错差（最大值） |
0.4 |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.2 |
1.4 |
1.6 |
1.6 |
1.6 |
|
|
残留飞边-外缘(最大值) |
0.5 |
0.5 |
0.5 |
0.5 |
0.6 |
0.6 |
0.7 |
0.8 |
1 |
1.2 |
1.2 |
1.4 |
1.7 |
1.7 |
1.7 |
|
|
残留飞边-内孔(最大值) |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
轴向保证载荷(kN) |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
200 |
320 |
400 |
500 |
800 |
|
|
轴向最小断裂载荷(kN) |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
320 |
400 |
630 |
800 |
1000 |
1600 |
|
|
最大起吊重量（吨）[单螺钉起吊] |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
10 |
16 |
20 |
25 |
40 |
|
|
最大起吊重量（吨）[双螺钉起吊] |
0.08 |
0.125 |
0.2 |
0.32 |
0.5 |
0.8 |
1.25 |
2 |
3.2 |
4 |
5 |
8 |
10 |
12.5 |
20 |
|
|
千件重(钢制)≈kg |
40.51 |
77.91 |
131.7 |
233.7 |
385.2 |
705.3 |
1205 |
1998 |
3070 |
4947 |
7155 |
10382 |
17758 |
25892 |
40273 |
|
|
注：M8～M36 为商品紧固件规格。 |
||||||||||||||||
技术条件和引用标准
|
技术条件和引用标准 |
|||
|---|---|---|---|
|
材料 |
20 或 25 钢（GB 699）；必须经整体锻造，锻件正火处理并清除氧化皮，晶粒度不低于 5 级（YB 27-77），不准有过烧、裂缝缺陷 |
||
|
螺纹 |
基本尺寸按 GB 196，公差带 8g（按 GB 197）；螺纹轴线对支承面的垂直度按 GB 3103.1 第 11.2 条对 A 级产品的规定 |
||
|
力学性能 |
应进行硬度试验，硬度值 HRB 67～95 |
||
|
表面缺陷 |
不允许有影响使用的表面缺陷 |
||
|
表面处理 |
一般不进行表面处理；按使用要求可镀锌钝化、镀铬等，并按 GB 5267 规定；电镀锌后应立即驱氢处理 |
||
