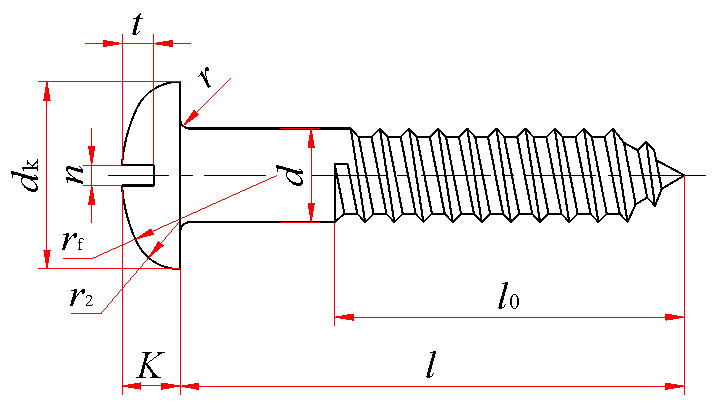

木螺钉

标记示例：

公称直径10mm、长度100mm、材料为Q215、不经表面处理的开槽圆头木螺钉的标记：

木螺钉  GB 99  10×100

d

d_k

K

n

r

≈

r_f

r₂

t

l的范围

公称

min

max

max

min

max

min

公称

min

max

max

min

1.6

1.46

1.6

3.2

2.8

1.4

1.2

0.4

0.4

0.65

0.2

1.6

0.64

0.96

0.64

6～12

2

1.86

2.0

3.9

3.5

1.6

1.4

0.5

0.5

0.75

0.2

2.3

1.4

1.10

0.70

6～14

2.5

2.25

2.5

4.63

4.23

1.98

1.78

0.6

0.6

0.85

0.2

2.6

1.5

1.30

0.90

6～22

3

2.75

3.0

5.8

5.3

2.37

2.07

0.8

0.8

1.05

0.2

3.4

1.9

1.54

1.06

8～25

3.5

3.20

3.5

6.75

6.25

2.65

2.35

0.9

0.9

1.15

0.4

4

2.1

1.74

1.26

8～38

4

3.70

4.0

7.65

7.15

2.95

2.65

1

1

1.35

0.4

4.8

2.4

1.98

1.38

12～65

(4.5)

4.20

4.5

8.6

8.0

3.25

2.95

1.2

1.2

1.55

0.4

5.2

2.6

2.20

1.60

14～80

5

4.70

5.0

9.5

8.9

3.5

3.2

1.2

1.2

1.55

0.4

6

2.9

2.50

1.90

16～90

(5.5)

5.20

5.5

10.5

9.9

3.95

3.65

1.4

1.4

1.75

0.4

6.5

3.2

2.70

2.10

22～90

6

5.70

6.0

11.05

10.35

4.34

3.94

1.6

1.6

1.95

0.4

6.8

3.5

2.80

2.20

22～120

(7)

6.64

7.0

13.35

12.55

4.86

4.46

1.8

1.8

2.15

0.5

8.2

3.8

3.06

2.34

38～120

8

7.64

8.0

15.2

14.4

5.5

5.1

2

2.0

2.35

0.5

9.7

4.4

3.66

2.94

38～120

10

9.64

10.0

18.9

18.1

6.8

6.4

2.5

2.5

2.85

0.5

12.1

5.5

4.32

3.60

65～120

注：尽可能不采用括号内的规格。

l  的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

l

公称

6

8

10

12

14

16

18

20

(22)

25

30

(32)

35

(38)

min

5.25

7.10

9.10

10.90

12.90

14.90

16.90

18.70

20.70

23.70

28.70

30.40

33.40

36.40

max

6

8

10

12

14

16

18

20

22

25

30

32

35

38

l₀

公称

4

5

6

8

9

10

12

13

14

17

20

21

23

25

min

3.3

4.3

5.3

7.1

8.1

9.1

10.9

11.9

12.9

15.9

18.7

19.7

21.7

23.7

max

4.7

5.7

6.7

8.9

9.9

10.9

13.1

14.1

15.1

18.1

21.3

22.3

24.3

26.3

l

公称

40

45

50

(55)

60

(65)

70

(75)

80

(85)

90

100

120

min

38.40

43.40

48.40

53.10

58.10

63.10

68.10

73.10

78.10

82.80

87.80

97.80

117.80

max

40

45

50

55

60

65

70

75

80

85

90

100

120

l₀

公称

26

30

33

36

40

43

46

50

52

56

60

66

80

min

24.7

28.7

31.4

34.4

38.4

41.4

44.4

48.4

50.1

54.1

58.1

64.1

78.1

max

27.3

31.3

34.6

37.6

41.6

44.6

47.6

51.6

53.9

57.9

61.9

67.9

81.9

注：尽可能不采用括号内的规格。

质量                                                                                                                            kg

公称直径/mm

1.6

2

2.5

3

3.5

4

4.5

5

5.5

6

7

8

10

公称长度/mm

每1000件钢制品的质量 ≈

6

0.11

0.19

0.32

8

0.14

0.24

0.39

0.60

0.86

10

0.17

0.28

0.45

0.69

0.98

12

0.19

0.31

0.51

0.76

1.09

1.50

14

0.35

0.57

0.86

1.22

1.67

2.13

16

0.64

0.95

1.34

1.83

2.34

3.00

18

0.69

1.03

1.45

1.96

2.51

3.20

20

0.76

1.12

1.58

2.13

2.71

3.45

22

0.82

1.21

1.70

2.29

2.92

3.70

4.63

5.50

25

1.32

1.86

2.49

3.17

4.01

4.99

5.93

30

2.17

2.89

3.67

4.61

5.72

6.79

32

2.29

3.05

3.88

4.87

6.02

7.15

35

2.47

3.28

4.17

5.22

6.44

7.65

38

2.65

3.51

4.46

5.58

6.87

8.15

11.51

15.82

40

3.67

4.66

5.83

7.17

8.51

12.01

16.47

45

4.04

5.12

6.38

7.84

9.30

13.08

17.88

50

4.43

5.62

6.99

8.56

10.16

14.26

19.42

55

4.83

6.12

7.60

9.29

11.02

15.44

20.97

60

5.19

6.58

8.16

9.95

11.81

16.51

22.37

65

5.58

7.07

8.76

10.68

12.67

17.69

23.92

39.47

70

7.57

9.37

11.41

13.53

18.87

25.46

41.91

75

8.03

9.93

12.07

14.31

19.95

26.87

44.14

80

8.57

10.59

12.87

15.26

21.23

28.55

46.79

85

11.14

13.53

16.04

22.31

29.96

49.02

90

11.70

14.19

16.82

23.38

31.37

51.25

100

18.55

25.74

34.46

56.13

120

21.84

30.25

40.36

65.47
