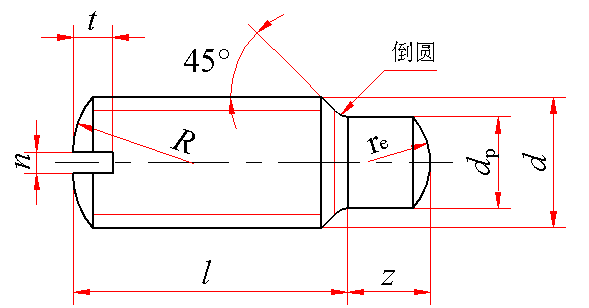

定位螺钉

标记示例：

螺纹规格d＝M5、公称长度l＝10mm、长度z＝5mm、性能等级为14H级、不经处理的开槽圆柱端定位螺钉的标记：

螺钉  GB 829  M5×10×5

螺纹规格

d

d_P

n

t

R

≈

r_e

≈

l的范围

z的范围

max

min

公称

min

max

max

min

M1.6

0.8

0.55

0.25

0.31

0.45

0.74

0.56

1.6

1.12

1.5～3

1～1.5

M2

1

0.75

0.25

0.31

0.45

0.84

0.64

2

1.4

1.5～4

1～2

M2.5

1.5

1.25

0.4

0.46

0.6

0.95

0.72

2.5

2.1

2～5

1.2～2.5

M3

2

1.75

0.4

0.46

0.6

1.05

0.8

3

2.8

2.5～6

1.5～3

M4

2.5

2.25

0.6

0.66

0.8

1.42

1.12

4

3.5

3～8

2～4

M5

3.5

3.2

0.8

0.86

1

1.63

1.28

5

4.9

4～10

2.5～5

M6

4

3.7

1

1.06

1.2

2

1.6

6

5.6

5～12

3～6

M8

5.5

5.2

1.2

1.26

1.51

2.5

2

8

7.7

6～16

4～8

M10

7

6.64

1.6

1.66

1.91

3

2.4

10

9.8

8～20

5～10

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

14H、33H

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

l_公称

1.5

2

2.5

3

4

5

6

8

10

12

16

20

公称长度z的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称(min)

1

1.2

1.5

2

2.5

3

4

5

6

8

10

max

1.25

1.45

1.75

2.25

2.75

3.25

4.30

5.30

6.30

8.36

10.36

l_公称＋z_公称

基本尺寸

＞1～3

＞3～6

＞6～10

＞10～18

＞18～30

极限偏差

±0.20

±0.24

±0.29

±0.35

±0.42

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

1.5

0.01

0.02

2

0.02

0.03

0.05

2.5

0.03

0.04

0.07

0.10

3

0.03

0.05

0.08

0.12

0.21

4

0.07

0.11

0.16

0.28

0.45

5

0.14

0.21

0.36

0.57

0.79

6

0.25

0.43

0.69

0.96

1.73

8

0.58

0.93

1.31

2.35

3.66

10

1.17

1.65

2.98

4.64

12

1.99

3.6

5.63

16

4.84

7.59

20

9.55

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

z/mm

每1000件钢制品的质量 ≈

1

0

0

1.2

0

0

0.01

1.5

0

0.01

0.01

0.03

2

0.01

0.02

0.04

0.06

2.5

0.02

0.05

0.08

0.16

3

0.06

0.09

0.19

0.25

4

0.12

0.25

0.34

0.66

5

0.31

0.42

0.83

1.35

6

0.50

0.99

1.62

8

1.33

2.16

10

2.70
