通用轴承的分类、结构与代号

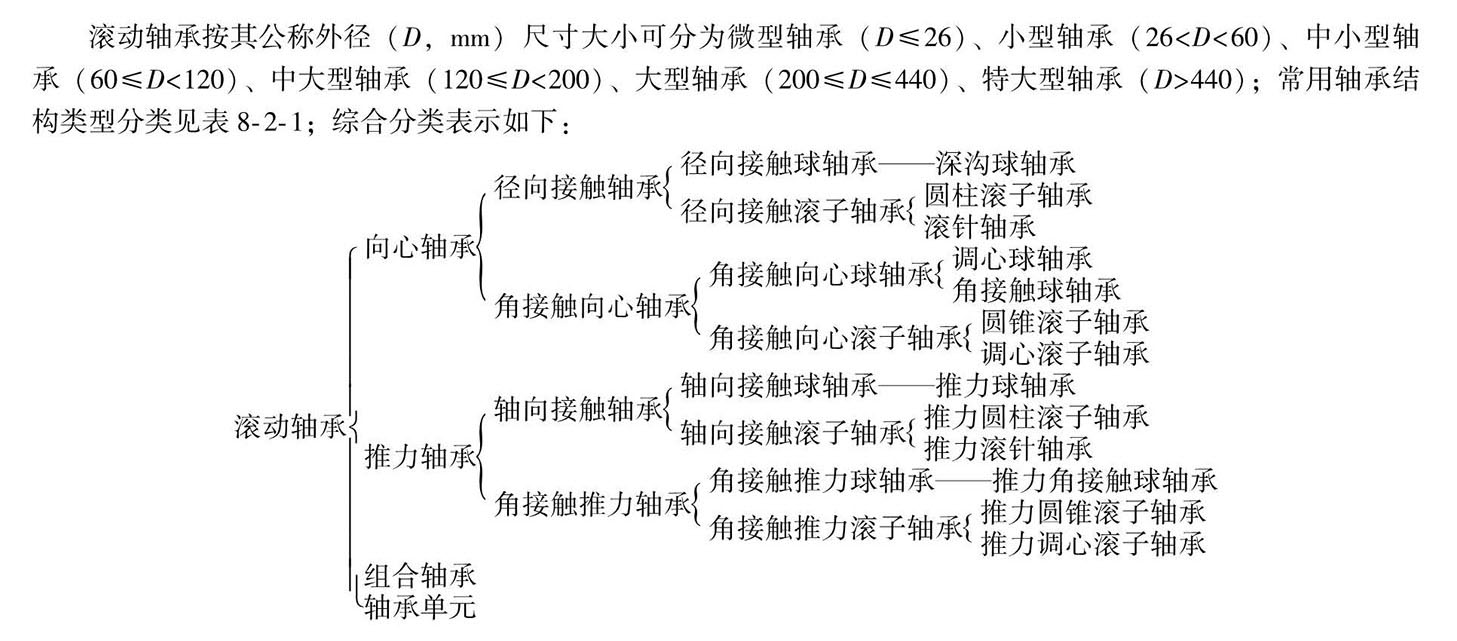

通用轴承的分类方法(摘自GB/T 271-2008)
| 分类方法 | 名称 | ||||||
|---|---|---|---|---|---|---|---|
| 按结构类型 | 按能承受的载荷方向或公称接触角α的大小 | 向心轴承——主要承受径向载荷 | 径向接触轴承(α= 0°) | ||||
| (0°≤α≤45°) | 角接触向心轴承(0°＜α≤45°) | ||||||
| 推力轴承——主要承受轴向载荷 | 轴向接触轴承(α= 90°) | ||||||
| (45°＜α≤90°) | 角接触推力轴承(45°＜α≤90°) | ||||||
| 按滚动体的种类 | 球轴承——滚动体为球 | ||||||
| 滚子轴承——滚动体为滚子 | 圆柱滚子轴承——滚动体是圆柱滚子 | ||||||
| 滚针轴承——滚动体是滚针 | |||||||
| 圆锥滚子轴承——滚动体是圆锥滚子 | |||||||
| 调心滚子轴承——滚动体是球面滚子 | |||||||
| 按滚动体的列数 | 单列轴承——具有一列滚动体的轴承 | ||||||
| 双列轴承——具有两列滚动体的轴承 | |||||||
| 多列轴承——具有多于两列的滚动体并承受同一方向载荷的轴承 | |||||||
| 按能否调心 | 调心轴承——滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承 | ||||||
| 非调心轴承（刚性轴承）——能阻抗滚道间轴心线角偏移的轴承 | |||||||
| 按部件能否分离 | 可分离轴承——具有可分离部件的轴承 | ||||||
| 不可分离轴承——轴承在最终配套后，套圈均不能任意自由分离的轴承 | |||||||
| 按结构类型 | 按结构形状 | 有无装填槽 | |||||
| 有无内外圈 | |||||||
| 有无保持架 | |||||||
| 套圈的不同形状 | |||||||
| 挡边的不同结构 | |||||||
| …… | |||||||
| 按公称外径D大小 | 微型轴承（D≤26） | ||||||
| 小型轴承（28≤D≤55） | |||||||
| 中小型轴承（60≤D≤115） | |||||||
| 中大型轴承（120≤D≤190） | |||||||
| 大型轴承（200≤D≤430） | |||||||
| 特大型轴承（D≥440） | |||||||

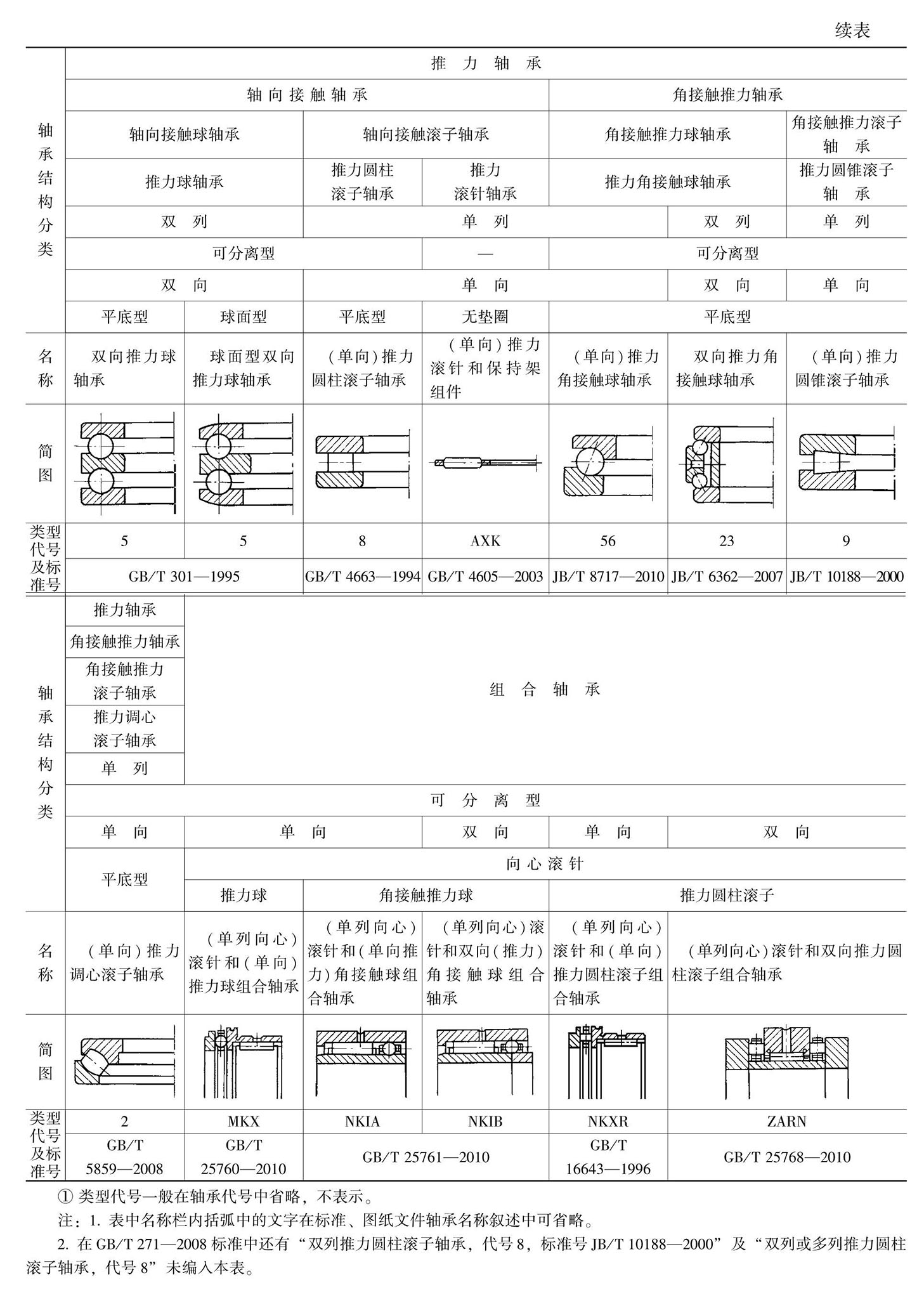

| 综合分类 | 滚动轴承 | 向心轴承 | 径向接触轴承 | 径向接触球轴承——深沟球轴承 | |||
| 径向接触滚子轴承 | 圆柱滚子轴承 | ||||||
| 滚针轴承 | |||||||
| 角接触向心轴承 | 角接触向心球轴承 | 调心球轴承 | |||||
| 角接触球轴承 | |||||||
| 角接触向心滚子轴承 | 圆锥滚子轴承 | ||||||
| 调心滚子轴承 | |||||||
| 推力轴承 | 轴向接触轴承 | 轴向接触球轴承——推力球轴承 | |||||
| 轴向接触滚子轴承 | 推力圆柱滚子轴承 | ||||||
| 推力滚针轴承 | |||||||
| 角接触推力轴承 | 角接触推力球轴承——推力角接触球轴承 | ||||||
| 角接触推力滚子轴承 | 推力圆锥滚子轴承 | ||||||
| 推力调心滚子轴承 | |||||||
| 组合轴承 | |||||||

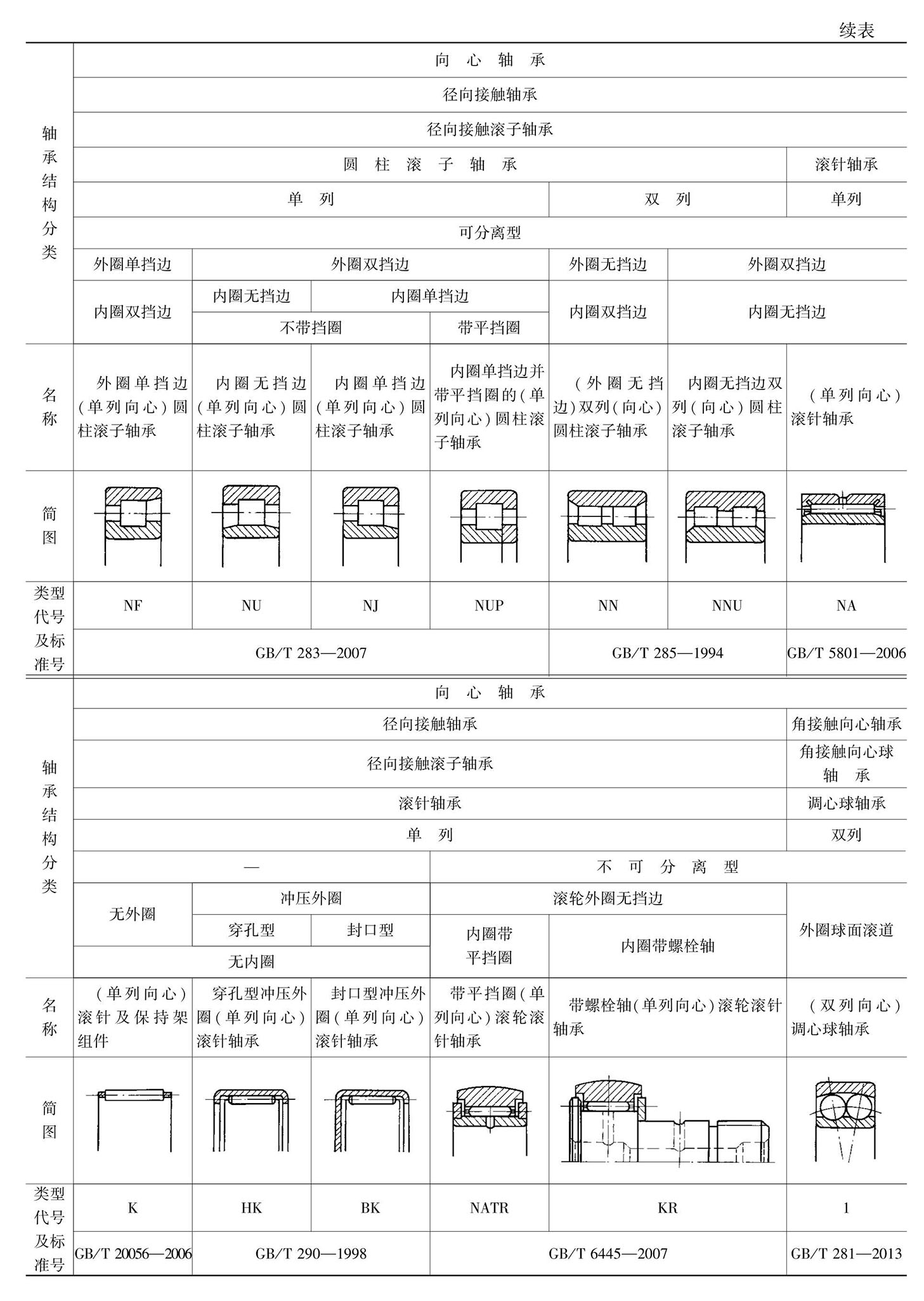

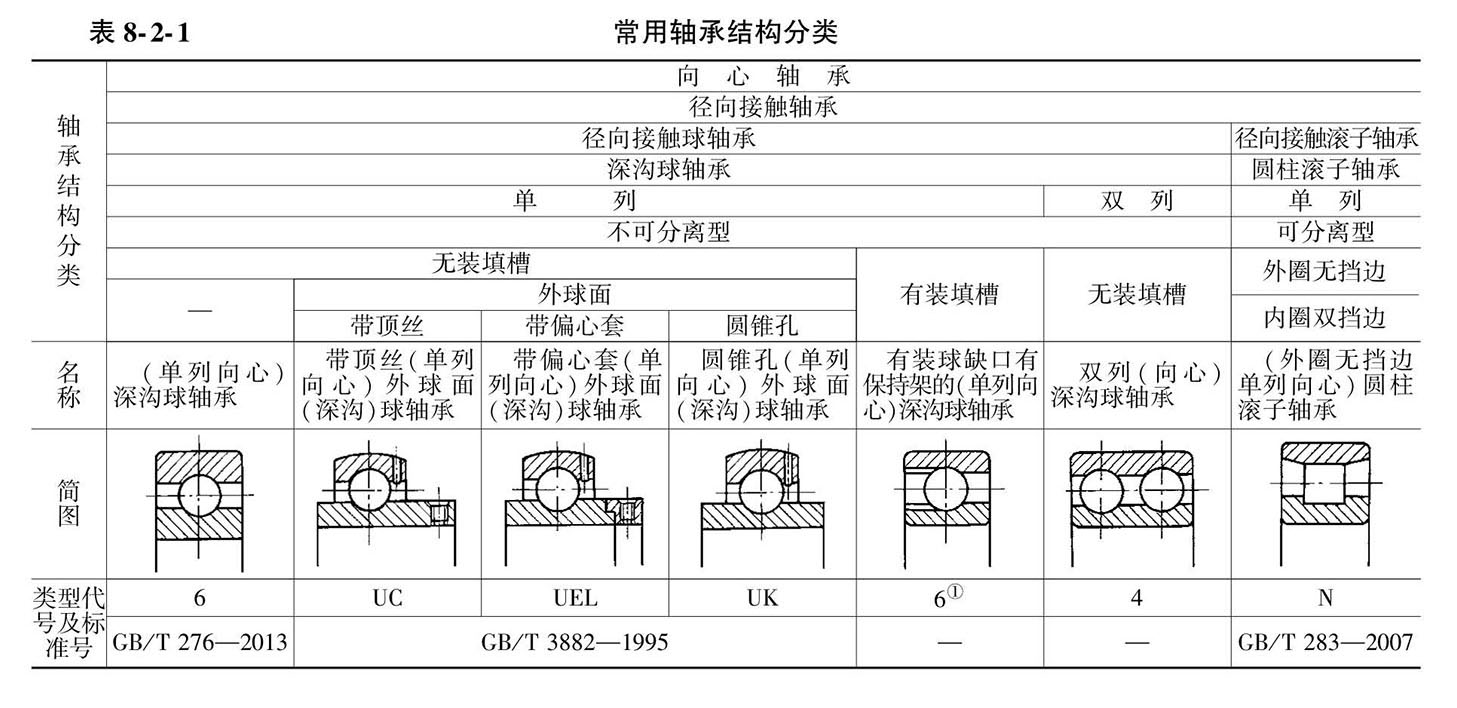

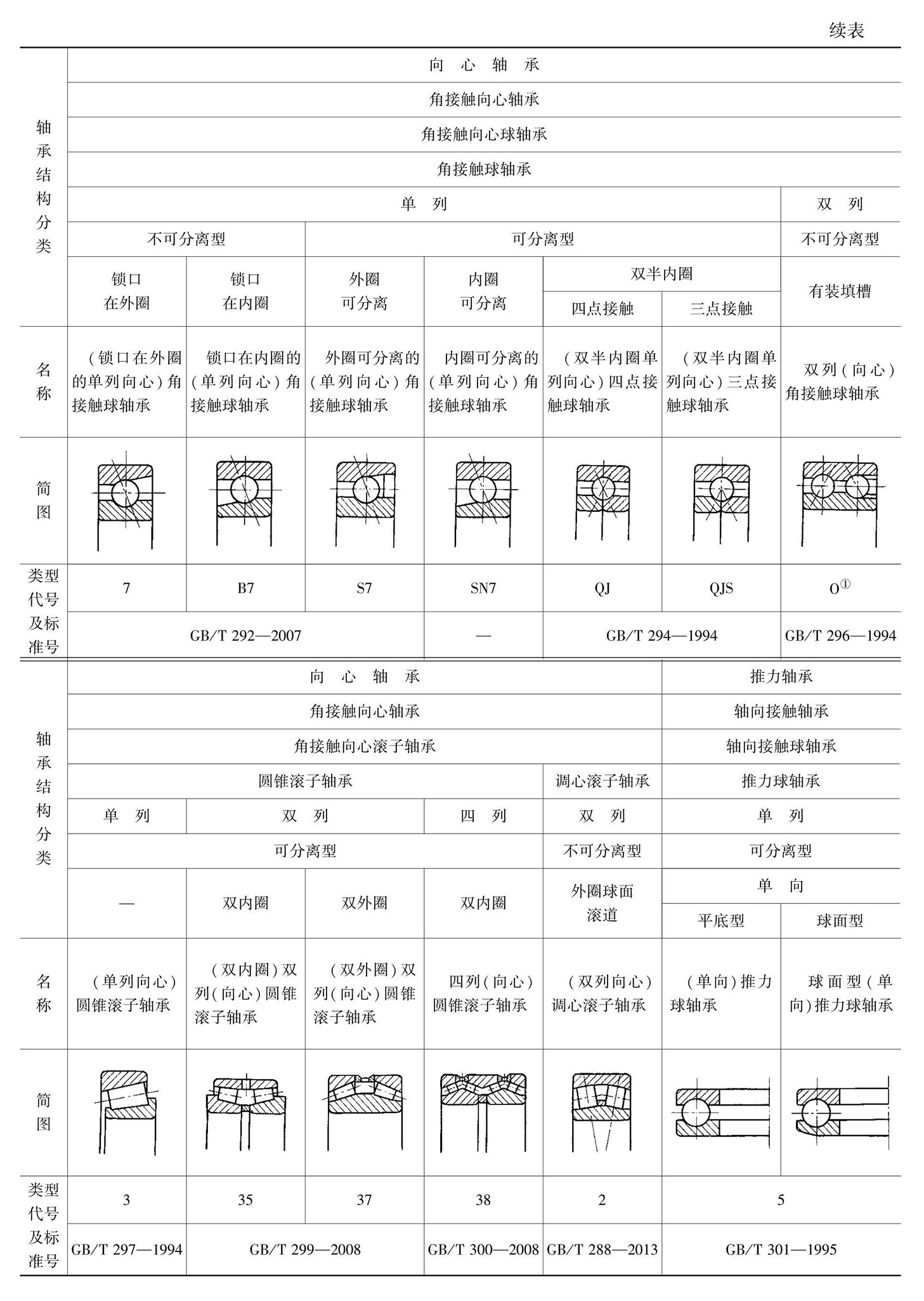

通用轴承的基本结构与代号(摘自GB/T 271-2008)

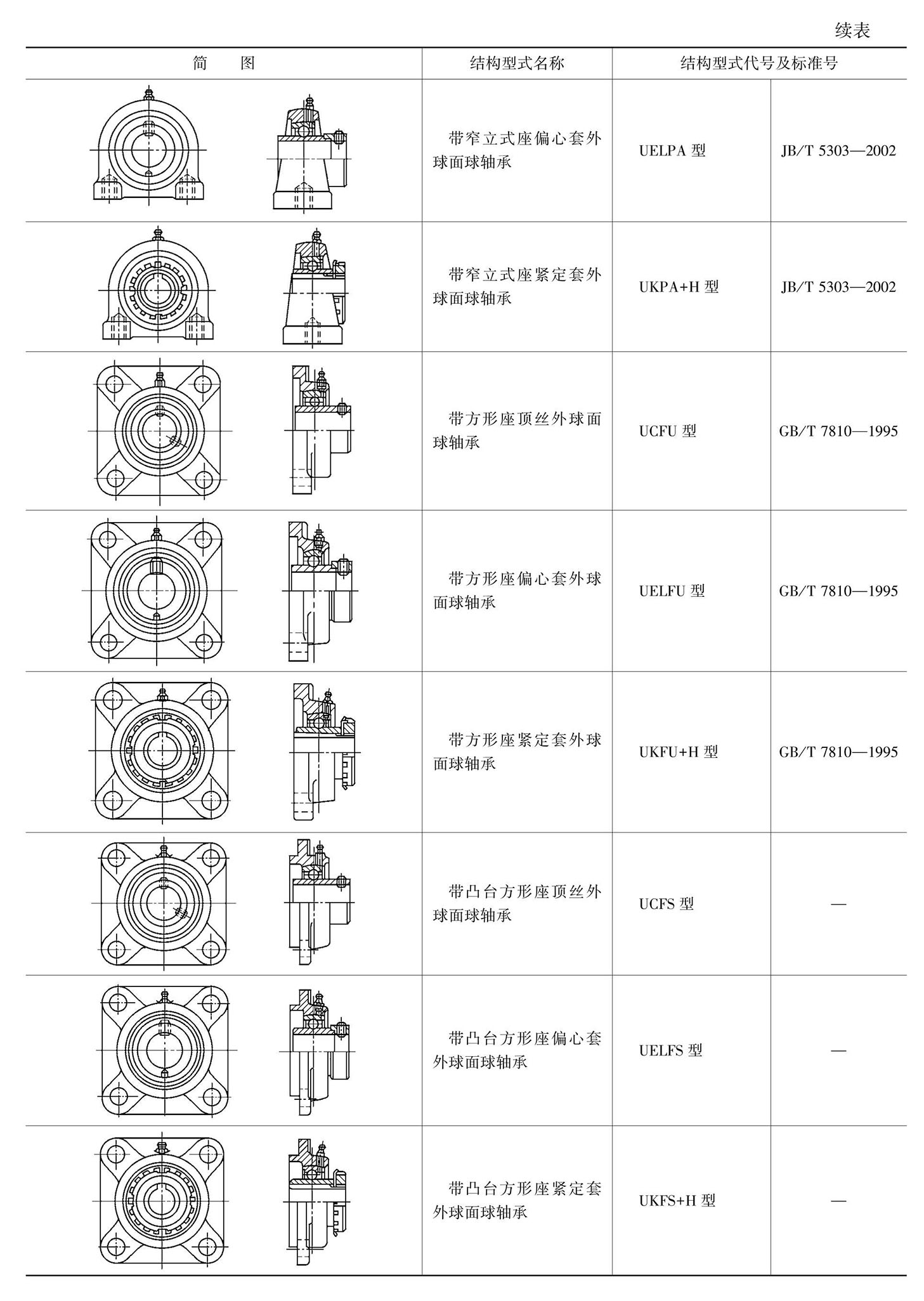

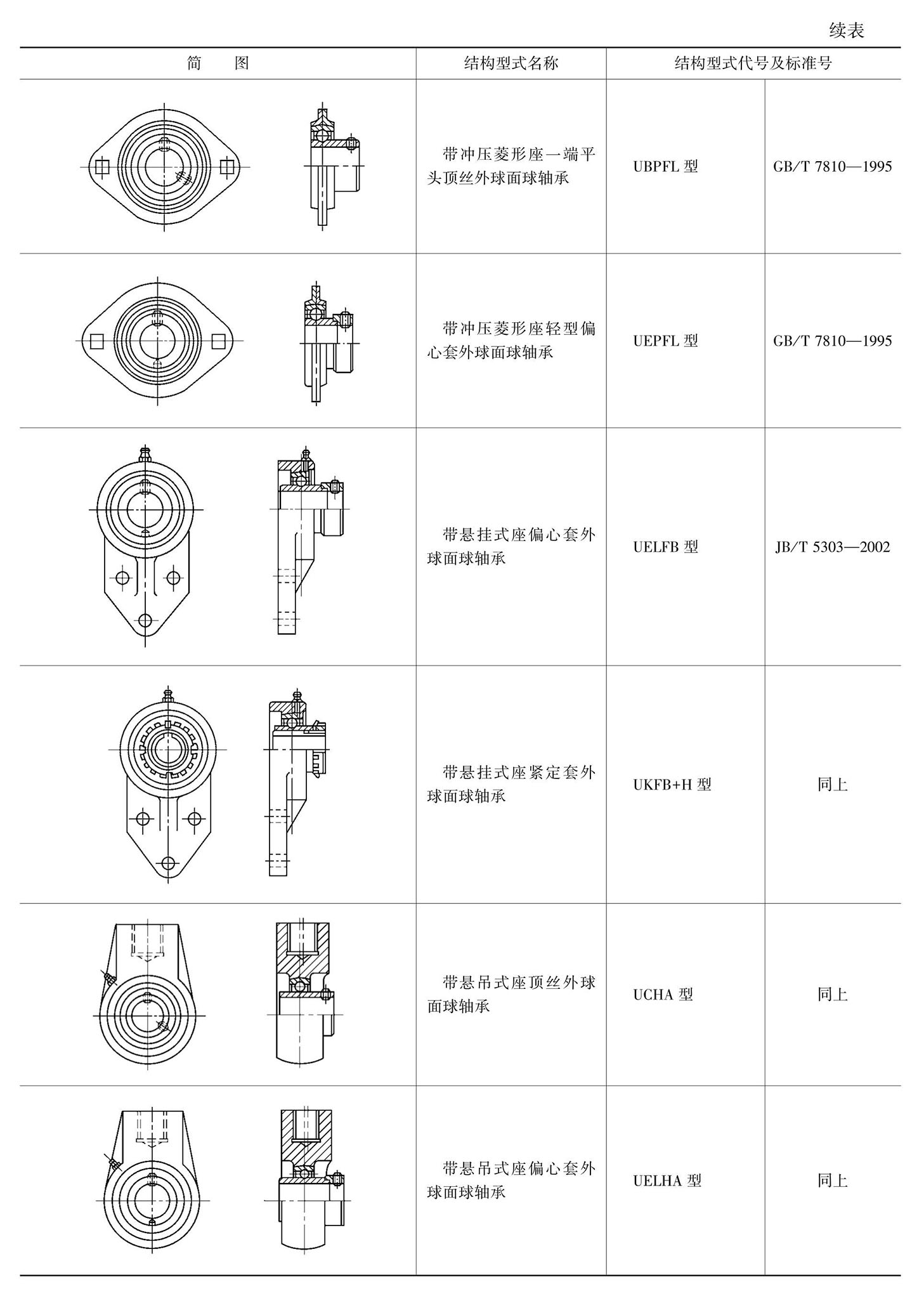

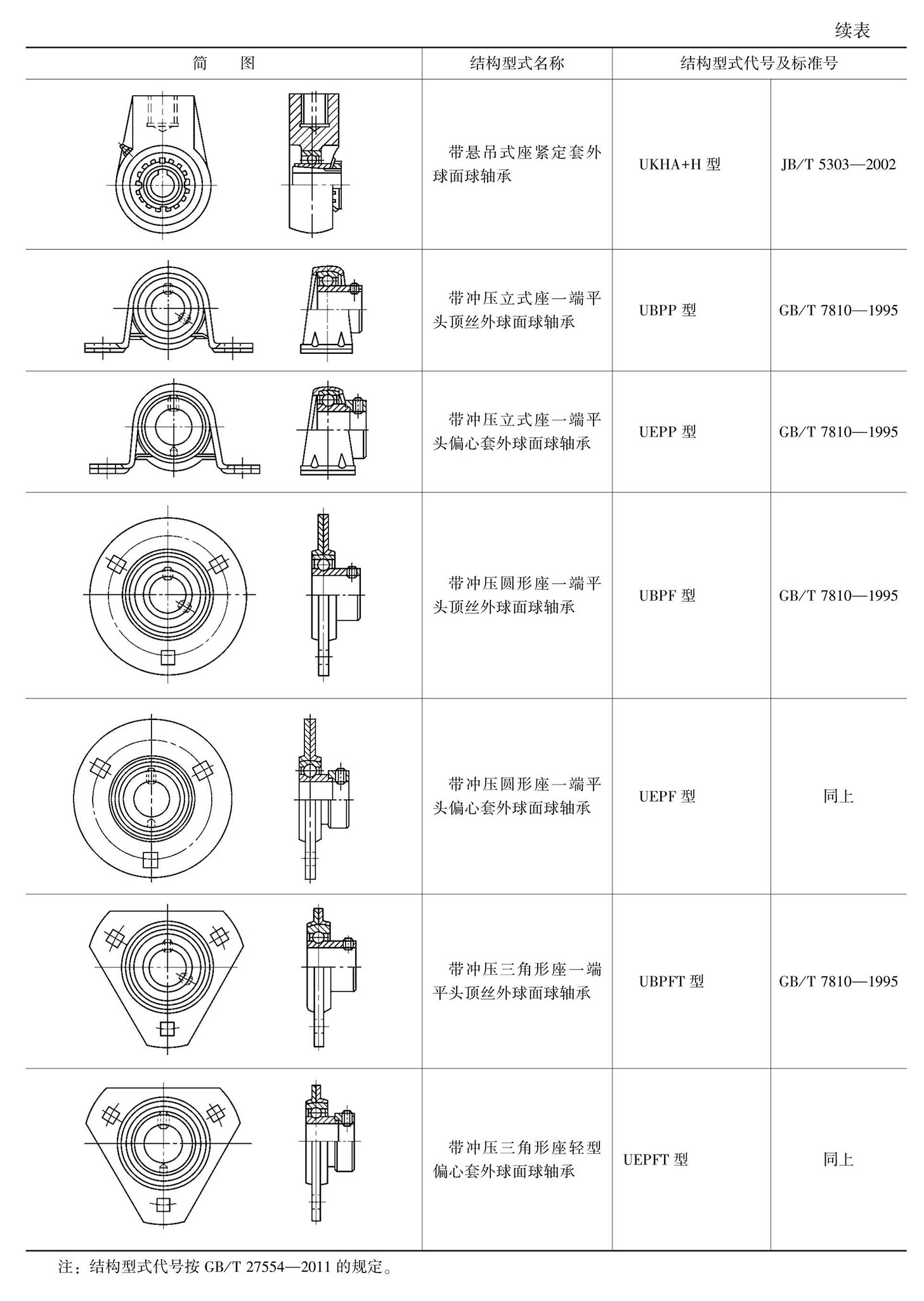

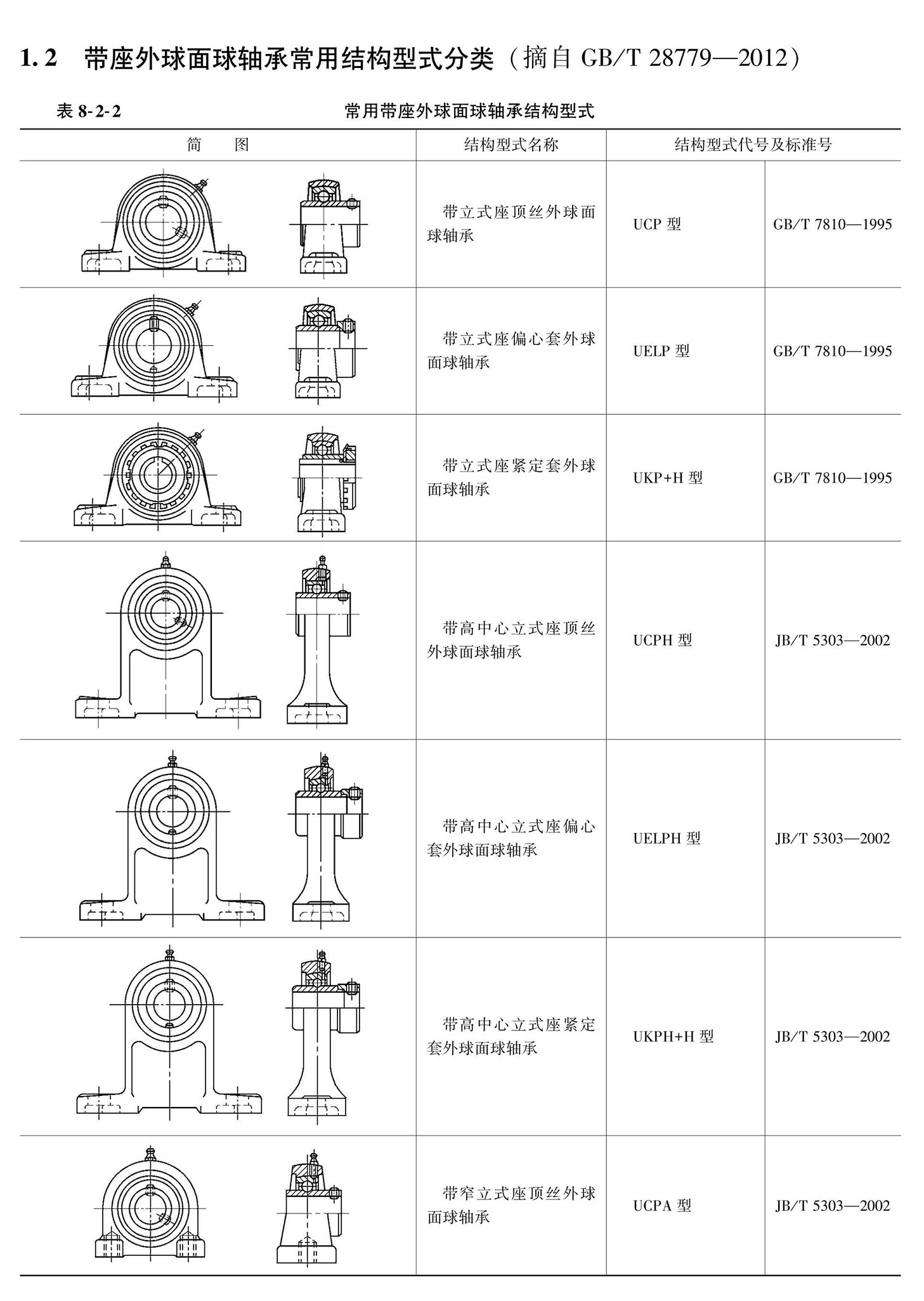

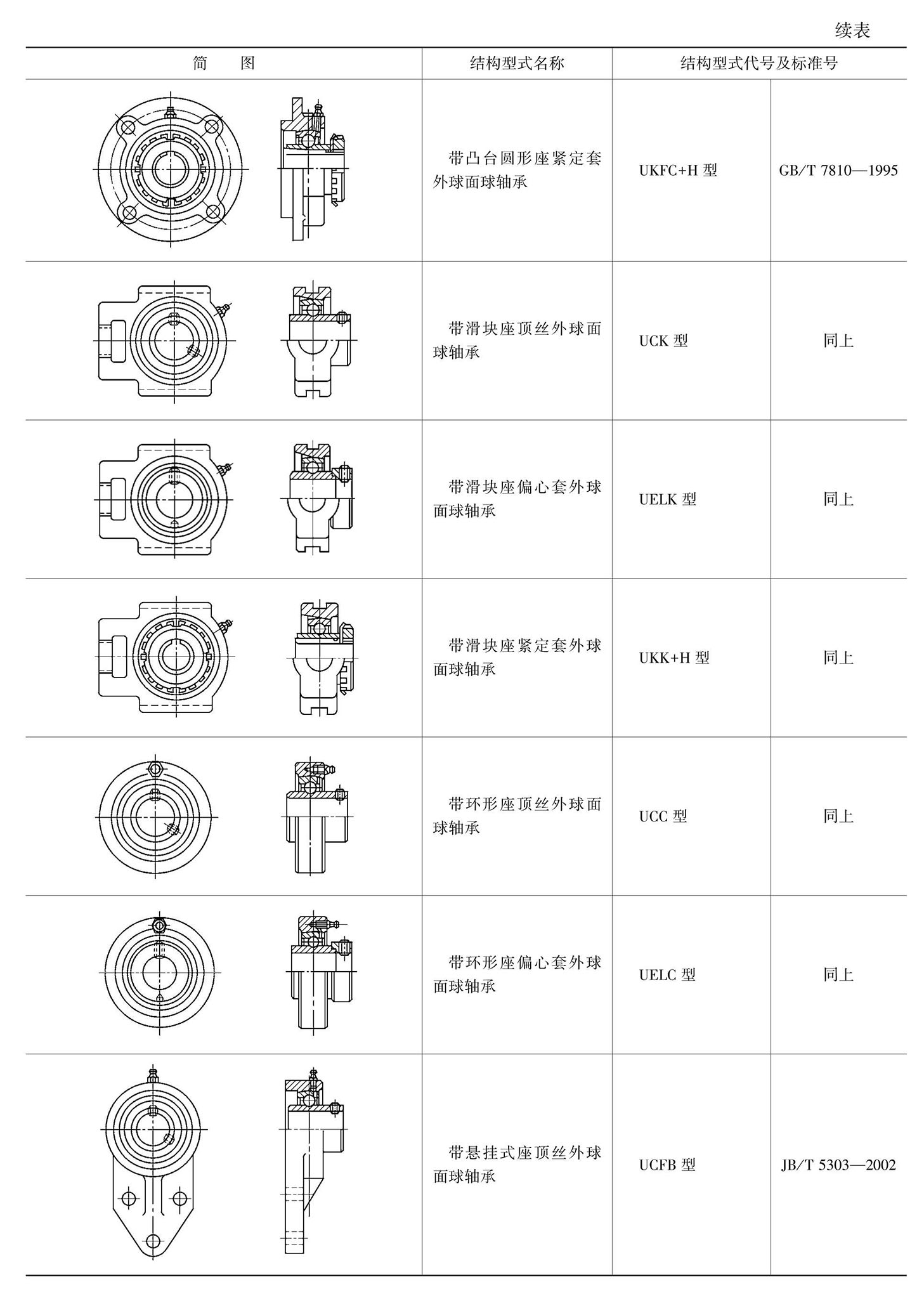

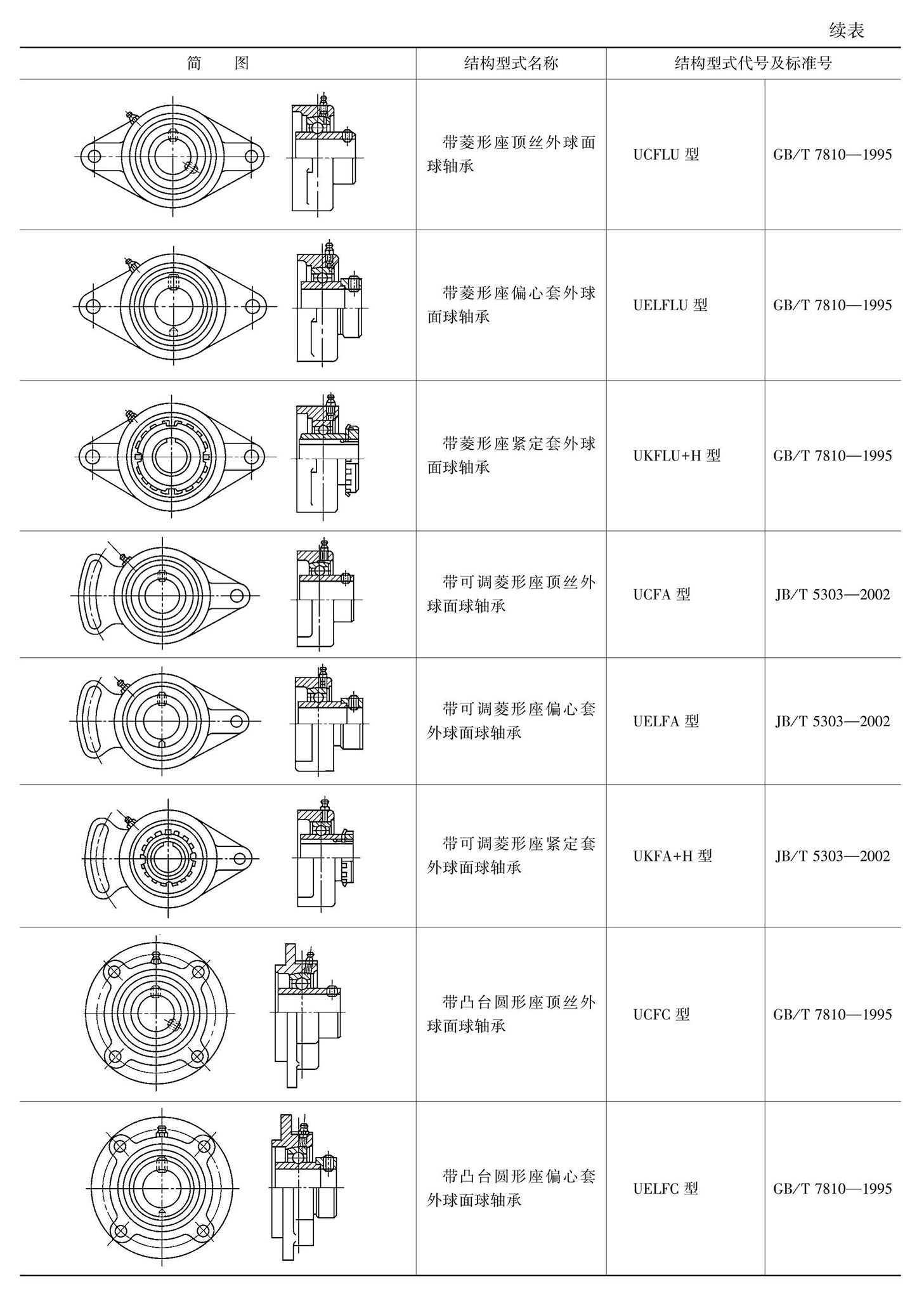

带座外球面球轴承的分类、结构与代号(摘自GB/T 28779—2012)
