工作原理及特性
工作原理及特性
|
工作原理及特性 |
|---|
|
在轴颈旋转时油腔式静压润滑轴承，即是典型的动静压轴承，由于轴的旋转可在封油面上产生动压效应，该动压效应和油腔的静压效应共同承受外载荷，并使轴承的承载能力有所提高，在静压油腔较浅时，即油腔深度hq等于轴承间隙c时或油腔面积与轴瓦总面积之比较小时的静压润滑轴承都是严格意义上的动静压润滑轴承 动静压润滑轴承的结构简图见图动静压轴承。带节流器(薄膜节流器)的动静压润滑轴承的结构简图见图带节流器的动静压轴承。图各种典型的动静压轴承给出了各种典型的动静压润滑轴承的示意图。动静压润滑轴承其他结构可参见流体静压润滑轴承 有时动静压润滑轴承的油腔可缩成供油孔(槽)一样大，并以轴颈与轴承之间的间隙为节流器(隙缝节流)，从而其结构更为简单 典型的动静压润滑轴承包括浅油腔式、隙缝式和小孔式节流动静压润滑轴承。动静压润滑轴承可适用于高速重载的工况和频繁启动或停机时要求具有一定的润滑油膜，以防止磨损的场合，它还适用于载荷不断变化及有瞬时过载的工况。同时适当的静压设计还可以提高轴承的动力学稳定性 |

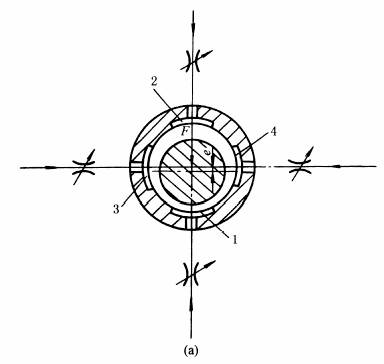

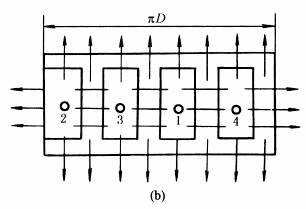

动静压轴承

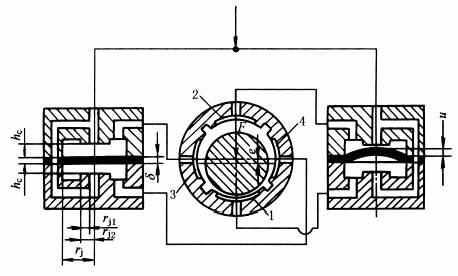

带节流器的动静压轴承

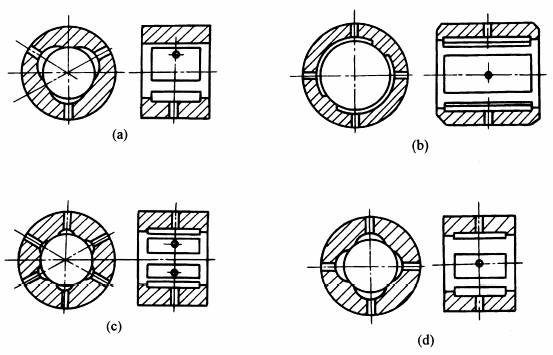

各种典型的动静压轴承
|
各种典型的动静压轴承 |
|---|
|
(a)三油腔轴承；(b)四油腔轴承；(c)六油腔轴承；(d)不等面积四油腔轴承 |
