关节轴承的结构型式及其代号(GB/T304.1-2002、GB/T304.2-2002)
关节轴承常用结构型式
| 关节轴承的结构型式及其代号(GB/T304.1-2002、GB/T304.2-2002) | ||||
|---|---|---|---|---|
|
序号 |
简图 |
结构形式代号和名称 |
承受整合的方向和相对大小 |
结构特点 |
|
1 |
|
GE···E型 向心关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
单缝外圈； 无润滑槽和润滑孔 |
|
2 |
|
GE···ES型 向心关节轴承 GE···ES-2RS型 向心关节轴承 |
单缝外圈； 有润滑槽和润滑空； （-2RS为两面带密封圈） |
|
|
3 |
|
GEW（GEEW）···ES型 向心关节轴承 GEM（GEEM）···ES-2RS型 向心关节轴承 |
单缝外圈，外圈有一条或者两条止动槽； 有润滑槽和润滑孔 |
|
|
4 |
|
GE···ESN型 向心关节轴承 |
径向载荷和任一方向一定的轴向载荷（轴向载荷由止动圈承受时，承载能力应考虑止动圈的因素） |
单缝外圈，外圈有一条或者两条止动槽； 有润滑槽和润滑孔 |
|
5 |
|
GE···XS型 向心关节轴承 GE···XS-2RS型 向心关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
双缝外圈，外圈有一条或者两条锁圈； 有润滑槽和润滑孔 （-2RS为两面带密封圈） |
|
6 |
|
GE···HS型 向心关节轴承 GE···HS-2RS型 向心关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
双半外圈，可用螺钉锁紧；内圈有润滑槽和润滑孔；磨损后游隙可调整； （-2RS为两面带密封圈） |
|
7 |
|
GE···DE1型 向心关节轴承 |
内圈为淬硬轴承钢；外圈为非淬硬轴承钢，在与内圈装配时挤压形成；有润滑槽和润滑孔。内径小于25mm的轴承，无润滑槽和润滑孔 |
|
|
8 |
|
GE···DEM1型 向心关节轴承 |
内圈为淬硬轴承钢；外圈为轴承钢，在与内圈装配时挤压成形，轴承装入轴承座后，在外圈上压出端面沟是轴承轴向固定 |
|
|
9 |
|
GE···DS型 向心关节轴承 |
径向载荷和单一方向一定的轴向载荷（装配槽一侧不能承受轴向载荷） |
整体外圈、外圈有装配槽；内、外圈均有润滑槽和润滑孔 |
|
10 |
|
GEBK···S型 向心关节轴承 |
方向不的载荷；在承受径向载荷的同时能承受任一方向一定的轴向载荷 |
外圈为轴承钢，滑动表面镶有双半铜合金衬垫；内圈为淬硬轴承钢，滑动表面镀硬铬；外圈有润滑槽和润滑孔 |
|
11 |
|
GAC···S型 角接触关节轴承 |
联合载荷——径向载荷和单一方向的轴向载荷 |
内、外圈均为淬硬轴承钢；外圈有润滑槽和润滑孔 |
|
12 |
|
GX···S型 推力关节轴承 |
单一方向的轴向载荷或联合载荷 |
轴圈和座圈均为淬硬轴承钢；座圈有润滑槽和润滑孔 |
|
13 |
|
SI···E型 杆端关节轴承 |
是、径向载荷和任一方向一定的轴向载荷（轴向载荷承载能力应综合考虑向心关节轴承与杆端提的定位方式） |
GE···E型轴承和带内/外螺纹的杆端体组装而成；杆端体材料为优质碳素结构钢；无油嘴 |
|
14 |
|
SA···E型 杆端关节轴承 |
||
|
15 |
|
SI···ES型 杆端关节轴承 SI···ES-2RS型 杆端关节轴承 |
GE···ES (GE···ES-2RS)型轴承和带内/外螺纹的杆端体组装而成；杆端体材料为优质碳素结构钢；带油嘴 |
|
|
16 |
|
SA···ES型 杆端关节轴承 SA···ES-2RS型 杆端关节轴承 |
||
|
17 |
|
SIBP···S型 杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
整体结构；杆端体带内/外螺纹，材料为优质碳素结构钢，杆端眼滑动表面镶有双半铜合金衬垫；内圈为淬硬轴承钢，滑动表面镀硬铬；带油嘴 |
|
18 |
|
SABP···S型 杆端关节轴承 |
||
|
19 |
|
SIBJ···型 杆端关节轴承 |
整体结构；杆端体带内/外螺纹，材料为优质碳素结构钢，滑动表面镀硬铬；无油嘴 |
|
|
20 |
|
SABJ···型 杆端关节轴承 |
||
|
21 |
|
SK···E型 杆端关节轴承 |
径向载荷和任一方向的轴向载荷（轴向载荷承载能力应综合考虑向心关节轴承与杆端体的定位方式） |
GE···E型轴承与带焊接定位销的圆柱座杆端体组装而成；杆端体材料为焊接钢；无油嘴 |
|
22 |
|
SK···ES型 杆端关节轴承 SK···ES-2RS型 杆端关节轴承 |
GE···ES（GE···ES-2RS）型轴承与带焊接定位销的圆柱座杆端体组装而成；杆端体材料为焊接钢；带油嘴 |
|
|
23 |
|
SGFW（SGFEW）···ES型杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
GEW（GEEW）···ES与底部有焊接倒角的法兰座杆端体组装而成；用挡圈固定；杆端体材料为焊接钢；带油嘴 |
|
24 |
|
SF···ES型 杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷（轴向载荷承载能力应综合考虑向心关节轴承与杆端体的定位方式） |
GE···ES型轴承与底部有焊接倒角的方形座组装而成，用挡圈固定；杆端体材料为焊接钢；无油嘴 |
|
25 |
|
SFW（SFEW）···ES型杆端关节轴承 |
GEW（GEEW）···ES型轴承与底部有焊接倒角的方形座组装而成；用挡圈固定；杆端体材料为焊接钢；带油嘴 |
|
|
26 |
|
SIR···ES型 杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
GE···ES型轴承与SIR型杆端体组装而成，用挡圈固定；杆端体材料为优质碳素结构钢或球墨铸铁；杆端柄的内螺纹带有锁口，配有螺栓紧固；带油嘴 |
|
27 |
|
SIRN···ES型 杆端关节轴承 |
GE···ES型轴承与SIRN型杆端体组装而成，用挡圈固定；杆端体材料为优质碳素结构钢或球墨铸铁；杆端柄的内螺纹带无锁口，无螺栓紧固；带油嘴 |
|
|
28 |
|
SIGW（SIGEW）···ES型 杆端关节轴承 |
GEW（GEEW）···ES型轴承与SIGR型杆端体的组装而成，杆端体材料为优质碳素结构钢或球墨铸铁；杆端体的内螺纹带有锁口，配有螺栓紧固；带油嘴 |
|
|
29 |
|
SIQ···ES型 杆端关节轴承 |
GE···ES型轴承与SIQ型杆端体组装而成，杆端体材料为优质碳素结构钢；杆端体的内螺纹带有锁口，配有螺栓紧固；带油嘴 |
|
|
30 |
|
SIA···ES型 杆端关节轴承 |
GE···ES型轴承与SIA型杆端体组装而成，用挡圈固定；杆端体材料为优质碳素结构钢或球墨铸铁，杆端体的内螺纹有锁口，配有螺栓紧固；带油嘴 |
|
|
31 |
|
GE···C型 向心关节轴承 GE···T型 向心关节轴承 |
方向不变的载荷，在承受径向载荷的同时能承受任一方向一定的轴向载荷 |
外圈为碳钢整体挤压成形，内表面为PTEE烧结复合物（C型）或粘贴PTEE织物（T型）；内圈为淬硬轴承钢，滑动表面镀硬铬（一般只想与d≤30mm的轴承） |
|
32 |
|
GE···ET型 向心关节轴承 GE···ET-2RS型 向心关节轴承 |
单缝外圈，外圈为轴承钢，内表面粘贴PTEE织物；内圈为淬硬轴承钢，滑动表面镀硬铬 （-2RS为两面带密封圈） |
|
|
33 |
|
GE···XT-2RS型 向心关节轴承 |
双缝外圈，外圈为轴承钢，内表面粘贴PTEE织物；内圈为淬硬轴承钢，滑动表面镀硬铬；两面带密封圈；外圈有一条或两条锁圈槽 |
|
|
34 |
|
GEM（GEEM）···XT-2RS型 向心关节轴承 |
双缝外圈，外圈为轴承钢，内表面粘贴PTEE织物；宽内圈（内孔直径负公差）；内圈为淬硬轴承钢，滑动表面镀硬铬；两面带密封圈；外圈有一条或两条锁圈槽 |
|
|
35 |
|
GE···F型 向心关节轴承 |
方向不变的中等径向载荷和的轴向载荷 |
外圈为轴承钢，内表面粘贴高强度纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬 |
|
36 |
|
GE···HT型 向心关节轴承 |
方向不变的载荷，在承受径向载荷的同时能承受任一方向一定的轴向载荷 |
双半外圈，外圈为优质碳素结构钢，径向剖分；内表面粘贴PTEE织物；内圈为淬硬轴承钢，滑动表面镀硬铬；外圈用螺钉锁紧 |
|
37 |
|
GAC···T型 角接触关节轴承 GAC···F型 角接触关节轴承 |
联合载荷—径向载荷和单一方向的轴向载荷 |
外圈为轴承钢，内表面粘贴PTEE织物（T型）或高强度纤维增强塑料（F型）；内圈为淬硬轴承钢，滑动表面镀硬铬 |
|
38 |
|
GX···T型 推力关节轴承 GX···F型 推力关节轴承 |
单一方向的轴向载荷或联合载荷 |
座圈为轴承钢，内表为粘贴PTEE织物（T型）或高强度纤维增强塑料（F型）；内圈为淬硬轴承钢，滑动表面镀硬铬 |
|
39 |
|
SI···C型 杆端关节轴承 |
方向不变的载荷，在承受径向载荷的同时，能承受任一方向一定的轴向载荷 |
GE···C型轴承和带内/外螺纹的杆端体组装而成，杆端体材料为优质碳素结构钢 |
|
40 |
|
SA···C型 杆端关节轴承 |
||
|
41 |
|
SI···ET-2RS型 杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
GE···ET-2RS型轴承和带内/外螺纹的杆端体组装而成，杆端体材料为优质碳素结构钢 |
|
42 |
|
SA···ET-2RS型 杆端关节轴承 |
||
|
43 |
|
SIB···C型 杆端关节轴承 SIB···F型 杆端关节轴承 |
径向载荷和任一方向一定的轴向载荷 |
整体结构，杆端体带内/外螺纹，材料为优质碳素结构钢，杆端眼内表面粘贴PTEE烧结复合物（C型）或高强度纤维增强塑料（F型）；内圈为淬硬轴承钢，滑动表面镀硬铬 |
|
44 |
|
SAB···C型 杆端关节轴承 SAB···F型 杆端关节轴承 |
||
|
45 |
|
SIBJ···C型 杆端关节轴承 |
整体结构，杆端体带内/外螺纹，材料为优质碳素结构钢，杆端眼内表面为PTEE烧结复合物，在和内圈装配时挤压成型；内圈为淬硬轴承钢，滑动表面镀硬铬 |
|
|
46 |
|
SABJ···C型 杆端关节轴承 |
||
|
47 |
|
SQ···RS型 球头螺栓杆端关节轴承 |
径向载荷和一方向的轴向载荷 |
球头座为锌基合金；球头为渗碳钢 |
|
48 |
|
SQZ···RS型 球头螺栓杆端关节轴承 |
球头座为锌基合金；球头为渗碳钢 |
|
|
49 |
|
SQG···型 球头螺栓杆端关节轴承 |
径向载荷和一方向的轴向载荷 |
球头座和球头杆材料均为碳钢，表面镀锌；球头杆以“O”型挡圈固定，外有保险卡簧 |
关节轴承代号构成及排列
|
关节轴承代号构成及排列 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
基本代号 |
补充代号 |
游隙组别代号 |
|||||||||
|
类型代号 |
尺寸系列代号 |
内径 代号 |
结构型式、材料代号 |
改变 特征 |
代号 |
含义 |
代号 |
含义 |
|||
|
代号 |
含义 |
代号 |
含义 |
代号 |
含义 |
||||||
|
GE GAC GX SI
SA
SIB
SAB
SIL
SAL
SILB
SALB
SQ
SQZ
SQD
SQL
SQLD
SK
SF
SIR |
向心关节轴承 角接触关节轴承 推力关节轴承 内螺纹组装型杆端关节轴承 外螺纹组装型杆端关节轴承 内螺纹整体型杆端关节轴承 外螺纹整体型杆端关节轴承 左旋内螺纹组装型杆端关节轴承 左旋外螺纹组装型杆端关节轴承 左旋内螺纹整体型杆端关节轴承 左旋外螺纹整体型杆端关节轴承 弯杆型球头杆端关节轴承 直杆型球头杆端关节轴承 单杆型球头杆端关节轴承 左旋弯杆型球头杆端关节轴承 左旋单杆型球头杆端关节轴承 带圆柱焊接型杆端关节轴承(圆柱型) 带平底座焊接型杆端关节轴承(方型) 带锁口型杆端关节轴承 |
C
E
G W(EW) JK
H
F K M(EM)
EH
GH
Z
P |
大型和特大型向心关节轴承特轻系列 正常系列(代号中省略) G系列 宽内圈,内孔直径正公差 杆端关节轴承JK系列 向心关节轴承H系列 F系列 K系列 M系列(宽内圈) 杆端关节轴承E系列(加强型) 杆端关节轴承G系列(加强型) 英制尺寸关节轴承正常系列 P系列 |
公制尺寸关节轴承用内径的毫米数表示，英制尺寸则取内径毫米数的整数部分表示；但不标单位 |
A
B C
DE1
DEM1
DS E F
F1
F2
H I L
N S
T X
-2RS -2Z -RS -Z |
外圈为中碳钢，有固定滑动表面材料的固定器 关节轴承内孔衬布 一套圈或一套圈滑动表面为烧结青铜复合材料 挤压外圈(外圈为轴承钢，在内圈装配后挤压成形) 同DE1，但外圈有端沟 外圈有装配槽 单缝外圈 一套圈滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料或塑料圆片 一套圈滑动表面为聚醚亚胺工程塑料 外圈为玻璃纤维增强塑料，其滑动表面同“F” 双半外圈 内圈为中碳钢，有固定滑动表面材料的固定器 套圈或杆端为特殊自润滑合金 外圈有止动槽 套圈或杆端有润滑槽和润滑孔 外圈滑动表面为聚四氟乙烯织物 双缝外圈(部分外圈) 两面带密封圈 两面带防尘盖 一面带密封圈 一面带防尘盖 |
材料 改变 |
X
S
V
Q
P
L |
套圈由不锈钢制造 套圈由渗碳钢制造 套圈或滑动表面由不常采用的材料制造 套圈或滑动表面由青铜或青铜圆片制造 套圈由铍青铜制造 套圈由铝合金制造 |
—
C2
C3
C9 |
N组(关节轴承代号中省略不表示)
游隙符合标准规定的2组
游隙符合标准规定的3组
关节轴承游隙不同于现行标准 |
|
特殊 技术 要求 |
T
R
M
G
B
D
J H |
零件的回火温度有特殊要求 轴承内填充特殊润滑脂 轴承的摩擦力矩及旋转灵活性有特殊要求 套圈滑动表面涂敷固体润滑剂干膜 杆端关节轴承螺纹有特殊要求 滑动表面以外的表面需电镀(镀铬——D、镀锌——D1、镀镉——D2等) 套圈滑动表面有交叉润滑槽 套圈滑动表面有环形润滑槽 |
|||||||||
|
结构 改变 |
K |
零件的形状或尺寸改变 |
|||||||||
|
其他 |
/Y |
轴承有上述各种改变特征以外的其他特征，或具有多项改变特征而无法用上述补充代号完全表示时 |
|||||||||
|

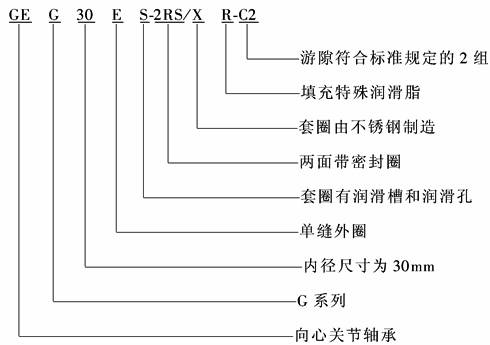

注：1．补充代号用字母和数字表示，并用斜线“/”相隔。最多允许采用三个字母，依次表示轴承零件材料改变、特殊技术要求及结构改变。 2．游隙组别代号标注在关节轴承代号的最右边，并以短线“-”相隔，按“N组”径向游隙制造时，在关节轴承代号中不标注游隙组别代号。 代号标志示例
|
|||||||||||
