概述

概述

概述

液体静压轴承是在液体静力润滑状态下工作的滑动轴承。通常是依靠外部供油系统向轴承供给压力油通过补偿元件输送到轴承的油腔中形成具有足够压力的润滑油膜将轴颈浮起由液体的静压力支承外载荷保证了轴颈在任何转速(包括转速为零)和预定载荷下都与轴承处于完全液体摩擦的状态。

常用的恒压供油静压轴承系统组成包括径向和推力轴承、补偿元件(小孔节流式、毛细管式、内部节流式、滑阀反馈式和薄膜反馈式节流器等)、供油装置三部分见下图。液体静压轴承的特点见表液体静压轴承的特点

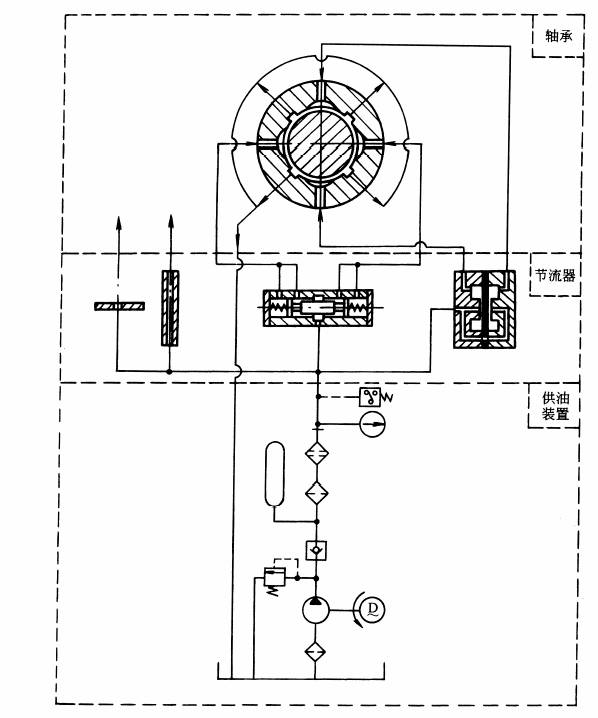

液体静压轴承系统组成

液体静压轴承的特点

液体静压轴承的特点

特 点

(1)静压轴承始终处于纯液体润滑状态下摩擦阻力小主轴启动功率小传动效率高

(2)正常运转和频繁启动时都不会发生金属之间的直接接触造成的磨损精度保持性好使用寿命长

(3)由于轴颈的浮起是依靠外部供油的压力来实现的因此在各种相对运动速度下都具有较高的承载能力速度变化对油膜刚度影响小

(4)润滑油膜具有良好的抗振性能轴运转平稳

(5)油膜具有均化误差的作用能减少轴与轴承本身制造误差的影响轴的回转精度高

(6)设计静压轴承时只要选择合理的设计参数如主轴与轴承之间的间隙、封油面尺寸、节流器形式、供油压力、节流比等就能使轴承的承载能力、油膜刚度、温升等满足从轻载到重载、低速到高速、小型到大型的各种机械设备的要求

(7)需要一套过滤效果非常好而且可靠的供油装置。在高速场合还需安装油冷却装置保证控制润滑油温度在一定范围内
