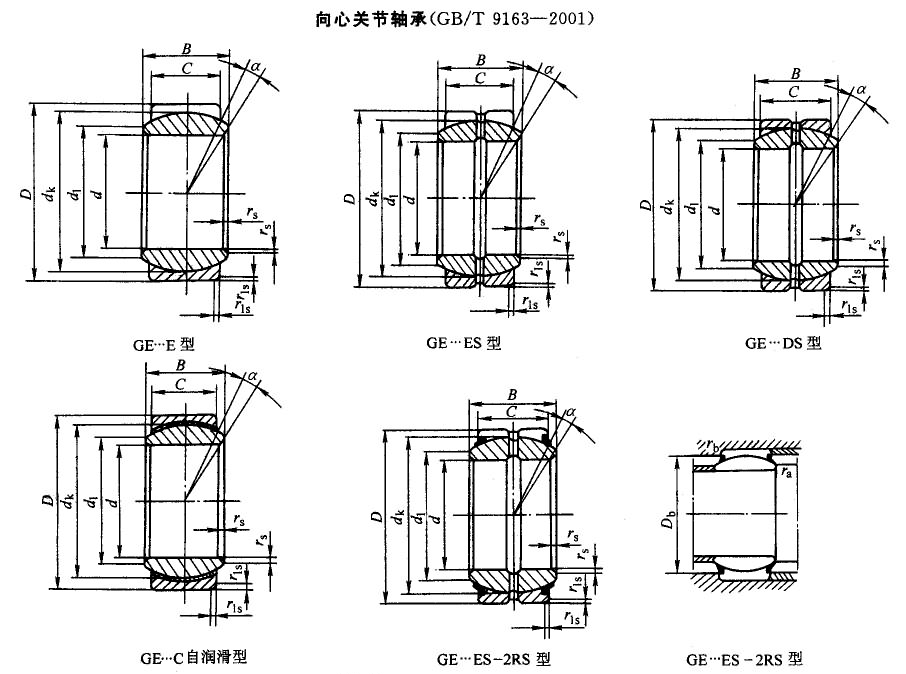

向心关节轴承E系列(摘自GB/T 9163-2001)
①参考尺寸。
| 轴承型号 | ||||
|---|---|---|---|---|
| GE…E型 | GE…ES型 | GE…DS型 | GE…C型 | GE…ES-2RS型 |
| GE4E | － | － | GE4C | － |
| GE5E | － | GE5DS | GE5C | － |
| GE6E | － | GE6DS | GE6C | － |
| GE8E | － | GESDS | GE8C | － |
| GE10E | － | GE10DS | GE10C | － |
| GE12E | － | GE12DS | GE12C | － |
| － | GE15ES | GE15DS | GE15C | GE15ES-2RS |
| － | GE17ES | GE17DS | GE17C | GE17ES-2RS |
| － | GE20ES | GE20DS | GE20C | GE20ES-2RS |
| － | GE25ES | GE25DS | GE25C | GE25ES-2RS |
| － | GE30ES | GE30DS | GE30C | GE30ES-2RS |
| － | GE35ES | GE35DS | － | GE35ES-2RS |
| － | GE40ES | GE40DS | － | GE40ES-2RS |
| － | GE45ES | GE45DS | － | GE45ES-2RS |
| － | GE50ES | GE50DS | － | GE50ES-2RS |
| － | GE55ES | GE55DS | － | GE55ES-2RS |
| － | GE60ES | GE60DS | － | GE60ES-2RS |
| － | GE70ES | GE70DS | － | GE70ES-2RS |
| － | GE80ES | GE80DS | － | GE80ES-2RS |
| － | GE90ES | GE90DS | － | GE90ES-2RS |
| － | GE100ES | GE100DS | － | GE100ES-2RS |
| － | GE110ES | GE110DS | － | GE110ES-2RS |
| － | GE120ES | GE120DS | － | GE120ES-2RS |
| － | GE140ES | GE140DS | － | GE140ES-2RS |
| － | GE160ES | GE160DS | － | GE160ES-2RS |
| － | GE180ES | GE180DS | － | GE180ES-2RS |
| － | GE200ES | GE200DS | － | GE200ES-2RS |
| － | GE220ES | GE220DS | － | GE220ES-2RS |
| － | GE240ES | GE240DS | － | GE240ES-2RS |
| － | GE260ES | GE260DS | － | GE260ES-2RS |
| － | GE280ES | GE280DS | － | GE280ES-2RS |
| － | GE300ES | GE300DS | － | GE300ES-2RS |
| 外形尺寸/mm | α/(°)≈ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | d1≈ | dk① | rsmin | r1smin | 其他型 | GE…ES-2RS型 |
| 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | － |
| 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | － |
| 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | － |
| 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | － |
| 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | － |
| 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | － |
| 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | － |
| 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
| 220 | 320 | 135 | 100 | 238 | 275 | 1.1 | 1.1 | 8 | 6 |
| 240 | 340 | 140 | 100 | 265 | 300 | 1.1 | 1.1 | 8 | 6 |
| 260 | 370 | 150 | 110 | 285 | 325 | 1.1 | 1.1 | 7 | 6 |
| 280 | 400 | 155 | 120 | 310 | 350 | 1.1 | 1.1 | 6 | 5 |
| 300 | 430 | 165 | 120 | 330 | 375 | 1.1 | 1.1 | 7 | 6 |
