润滑型向心关节轴承(一)

关节轴承产品分页导航

本页导航 广告链接

润滑型向心关节轴承(一)

关节轴承产品

GB/T 9161～9164—2001依次规定了杆端关节轴承、推力关节轴承、向心关节轴承、角接触关节轴承的外形尺寸、公差和技术要求，杆端关节轴承和向心关节轴承还规定了径向游隙。

关节轴承有润滑型和自润滑型之分。自润滑关节轴承工作中不需添加润滑剂，且无润滑污物，适合安装于工作中不便于添加润滑剂或要避免润滑污物污染环境的场合。

润滑型向心关节轴承(一)

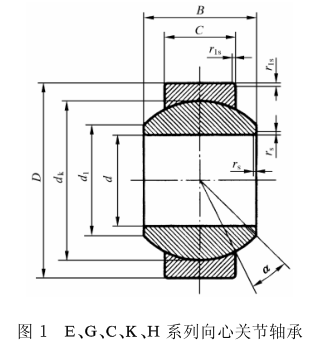

润滑型向心关节轴承 (一)

E 系列	轴承型号		尺寸 /mm								额定载荷/kN		α ≈ /(°)	质量 ≈ /kg	安装尺寸 /mm
			d	D	B	C	d_k	d₁ ≈	r_s min	r_1s min	动	静			d_a		D_a		D_b		r_a max	r_b max
			d	D	B	C	d_k	d₁ ≈	r_s min	r_1s min	动	静			max	min	max	min	max	min	r_a max	r_b max
	GE4E		4	12	5	3	8	6	0.3	0.3	2	10	16	0.003	6	6	10	8	—	—	0.3	0.3
	GE5E		5	14	6	4	10	8	0.3	0.3	3.4	17	13	0.004	7	7	12	10	—	—	0.3	0.3
	GE6E		6	14	6	4	10	8	0.3	0.3	3.4	17	13	0.004	8	8	12	10	—	—	0.3	0.3

	GE8E		8	16	8	5	13	10	0.3	0.3	5.5	27	15	0.008	10	10	14	13	—	—	0.3	0.3
	GE10E		10	19	9	6	16	13	0.3	0.3	8.1	40	12	0.011	13	13	17	17	—	—	0.3	0.3
	GE12E		12	22	10	7	18	15	0.3	0.3	10	53	10	0.015	15	15	19	18	—	—	0.3	0.3

	GE15ES	GE15ES-2RS	15	26	12	9	22	18	0.3	0.3	16	84	8	0.027	18	18	23	21	23	22	0.3	0.3
	GE17ES	GE17ES-2RS	17	30	14	10	25	20	0.3	0.3	21	106	10	0.041	20	20	27	24	27	25	0.3	0.3
	GE20ES	GE20ES-2RS	20	35	16	12	29	24	0.3	0.3	30	146	9	0.066	24	23	31	28	31	30	0.3	0.3

	GE25ES	GE25ES-2RS	25	42	20	16	35	29	0.6	0.6	48	240	7	0.119	29	28	38	33	38	36	0.6	0.6
	GE30ES	GE30ES-2RS	30	47	22	18	40	34	0.6	0.6	62	310	6	0.153	34	33	43	38	43	40	0.6	0.6
	GE35ES	GE35ES-2RS	35	55	25	20	47	39	0.6	1.0	79	399	6	0.233	39	38	50	44	50	47	0.6	1.0
	GE40ES	GE40ES-2RS	40	62	28	22	53	45	0.6	1.0	99	495	7	0.306	45	44	57	50	57	53	0.6	1.0
	GE45ES	GE45ES-2RS	45	68	32	25	60	50	0.6	1.0	127	637	7	0.427	50	49	63	56	63	59	0.6	1.0
	GE50ES	GE50ES-2RS	50	75	35	28	66	55	0.6	1.0	156	780	6	0.546	55	54	70	61	70	64	0.6	1.0
	GE55ES	GE55ES-2RS	55	85	40	32	74	62	0.6	1.0	200	1000	7	0.939
	GE60ES	GE60ES-2RS	60	90	44	36	80	66	1.0	1.0	245	1220	6	1.04	66	65	84	73	84	77	1.0	1.0
	GE70ES	GE70ES-2RS	70	105	49	40	92	77	1.0	1.0	313	1560	6	1.55	77	75	99	84	99	89	1.0	1.0
	GE80ES	GE80ES-2RS	80	120	55	45	105	88	1.0	1.0	400	2000	6	2.31	88	85	114	97	114	102	1.0	1.0

	GE90ES	GE90ES-2RS	90	130	60	50	115	98	1.0	1.0	488	2440	5	2.75	98	96	124	106	124	110	1.0	1.0
	GE100ES	GE100ES-2RS	100	150	70	55	130	109	1.0	1.0	607	3030	7	4.45	109	106	144	120	144	127	1.0	1.0
	GE110ES	GE110ES-2RS	110	160	70	55	140	120	1.0	1.0	654	3270	6	4.82	120	116	154	131	154	138	1.0	1.0

	GE120ES	GE120ES-2RS	120	180	85	70	160	130	1.0	1.0	950	4750	6	8.05	130	126	174	146	174	154	1.0	1.0
	GE140ES	GE140ES-2RS	140	210	90	70	180	150	1.0	1.0	1070	5355	7	11.02	160	146	204	168	204	177	1.0	1.0
	GE160ES	GE160ES-2RS	160	230	105	80	200	170	1.0	1.0	1360	6800	8	14.01	170	166	224	186	224	196	1.0	1.0

	GE180ES	GE180ES-2RS	180	260	105	80	225	192	1.1	1.1	1530	7650	6	18.65	192	187	253	214	253	224	1.0	1.0
	GE200ES	GE200ES-2RS	200	290	130	100	250	212	1.1	1.1	2120	10600	7	28.03	212	207	283	233	283	245	1.0	1.0
	GE220ES	GE220ES-2RS	220	320	135	100	275	238	1.1	1.1	2320	11600	8	35.51	238	227	313	260	313	272	1.0	1.0

	GE240ES	GE240ES-2RS	240	340	140	100	300	265	1.1	1.1	2550	12700	8	39.91	265	247	333	286	333	299	1.0	1.0
	GE260ES	GE260ES-2RS	260	370	150	110	325	285	1.1	1.1	3038	15190	7	51.54	280	267	363	310	363	323	1.0	1.0
	GE280ES	GE280ES-2RS	280	400	155	120	350	310	1.1	1.1	3570	17850	6	65.06	310	287	393	333	393	346	1.0	1.0

	GE300ES	GE300ES-2RS	300	430	165	120	375	330	1.1	1.1	3800	19100	7	78.07	330	307	423	360	423	373	1.0	1.0
G 系列	GEG4E		4	14	7	4	10	7	0.3	0.3	3.4	17	20	0.005	7	6	12	10	—	—	0.3	0.3
	GEG5E		5	14	7	4	10	7	0.3	0.3	3.4	17	20	0.006	8	7	14	12	—	—	0.3	0.3
	GEG6E		6	16	9	5	13	9	0.3	0.3	5.5	27	21	0.008	9	8	14	12	—	—	0.3	0.3

	GEG8E		8	19	11	6	16	11	0.3	0.3	8.1	40	21	0.014	11	10	17	15	—	—	0.3	0.3
	GEG10E		10	22	12	7	18	13	0.3	0.3	10	53	18	0.021	13	13	20	18	—	—	0.3	0.3
	GEG12E		12	26	15	9	22	16	0.3	0.3	16	84	18	0.033	16	15	23	21	—	—	0.3	0.3

	GEG15ES	GEG15ES-2RS	15	30	16	10	25	19	0.3	0.3	21	106	16	0.049	19	18	27	24	27	25	0.3	0.3
	GEG17ES	GEG17ES-2RS	17	35	20	12	29	21	0.3	0.3	30	146	19	0.083	21	20	32	28	32	30	0.3	0.3
	GEG20ES	GEG20ES-2RS	20	42	25	16	35	24	0.3	0.6	48	240	17	0.153	24	23	38	33	38	36	0.3	0.3

	GEG25ES	GEG25ES-2RS	25	47	28	18	40	29	0.6	0.6	62	310	17	0.203	29	28	43	38	43	40	0.6	0.6
	GEG30ES	GEG30ES-2RS	30	55	32	20	47	34	0.6	1.0	79	399	17	0.304	34	33	50	44	50	47	0.6	1.0
	GEG35ES	GEG35ES-2RS	35	62	35	22	53	39	0.6	1.0	99	495	16	0.408	39	38	57	50	57	53	0.6	1.0

	GEG40ES	GEG40ES-2RS	40	68	40	25	60	44	0.6	1.0	127	637	17	0.542	44	44	63	56	63	59	0.6	1.0
	GEG45ES	GEG45ES-2RS	45	75	43	28	66	50	0.6	1.0	156	780	15	0.713	50	49	70	61	70	64	0.6	1.0
	GEG50ES	GEG50ES-2RS	50	90	56	36	80	57	0.6	1.0	245	1220	17	1.14	57	54	84	73	84	77	0.6	1.0

	GEG60ES	GEG60ES-2RS	60	105	63	40	92	67	1.0	1.0	313	1560	17	2.05	67	65	99	84	99	89	1.0	1.0
	GEG70ES	GEG70ES-2RS	70	120	70	45	105	77	1.0	1.0	400	2000	16	3.01	77	75	114	87	114	102	1.0	1.0
	GEG80ES	GEG80ES-2RS	80	130	75	50	115	87	1.0	1.0	488	2440	14	3.64	87	85	124	106	124	110	1.0	1.0

	GEG90ES	GEG90ES-2RS	90	150	85	55	130	98	1.0	1.0	607	3030	15	5.22	98	96	144	120	144	127	1.0	1.0
	GEG100ES	GEG100ES-2RS	100	160	85	55	140	110	1.0	1.0	654	3270	14	6.05	110	106	154	131	154	138	1.0	1.0
	GEG110ES	GEG110ES-2RS	110	180	100	70	160	122	1.0	1.0	950	4750	12	9.68	122	116	174	146	174	154	1.0	1.0

	GEG120ES	GEG120ES-2RS	120	210	115	70	180	132	1.0	1.0	1070	5355	16	14.01	132	126	204	168	204	177	1.0	1.0
	GEG140ES	GEG140ES-2RS	140	230	130	80	200	151	1.0	1.0	1360	6800	16	19.01	151	146	224	186	224	196	1.0	1.0
	GEG160ES	GEG160ES-2RS	160	260	135	80	225	176	1.0	1.1	1530	7650	16	20.02	176	166	254	214	254	224	1.0	1.0

	GEG180ES	GEG180ES-2RS	180	290	155	100	250	196	1.1	1.1	2120	10600	14	32.21	196	187	283	233	283	245	1.0	1.0
	GEG200ES	GEG200ES-2RS	200	320	165	100	275	220	1.1	1.1	2320	11600	15	45.28	220	207	313	260	313	272	1.0	1.0
	GEG220ES	GEG220ES-2RS	220	340	175	100	300	243	1.1	1.1	2550	12700	16	51.12	243	227	333	286	333	299	1.0	1.0

	GEG240ES	GEG240ES-2RS	240	370	190	110	325	263	1.1	1.1	3038	15190	15	65.12	263	247	363	310	363	323	1.0	1.0
	GEG260ES	GEG260ES-2RS	260	400	205	120	350	285	1.1	1.1	3570	17850	15	82.44	285	267	393	333	393	346	1.0	1.0
	GEG280ES	GEG280ES-2RS	280	430	210	120	375	310	1.1	1.1	3800	19100	15	97.21	310	287	423	360	423	373	1.0	1.0

系

列

轴承型号

尺寸 /mm

额定载荷/kN

≈

/(°)

重量

≈

/kg

安装尺寸 /mm

d_k

d₁

≈

r_s

min

r_1s

min

动

静

D_a

D_b

r_b

max

min

max

min

GEC320ES

320

440

160

135

375

340

1.1

GEC340ES

340

460

160

135

390

360

1.1

GEC360ES

360

480

160

135

410

380

1.1

GEC380ES

380

520

190

160

440

400

1.5

GEC400ES

400

540

190

160

465

425

1.5

GEC420ES

420

560

190

160

480

445

1.5

GEC440ES

440

600

218

185

515

465

1.5

GEC460ES

460

620

218

185

530

485

1.5

GEC480ES

480

650

230

195

560

510

GEC500ES

500

670

230

195

580

530

GEC530ES

530

710

243

205

610

560

GEC560ES

560

750

258

215

645

590

GEC600ES

600

800

272

230

690

635

GEC630ES

630

850

300

260

730

665

GEC670ES

670

900

308

260

770

710

GEC710ES

710

950

325

275

820

755

GEC750ES

750

1000

335

280

870

800

GEC800ES

800

1060

355

300

915

850

GEC850ES

850

1120

365

310

975

905

GEC900ES

900

1180

375

320

1030

960

GEC950ES

950

1250

400

340

1090

1015

7.5

GEC1000ES

1000

1320

438

370

1150

1065

7.5

GEC1060ES

GEC1120ES

GEC1180ES

GEC1250ES

GEC1320ES

GEC1400ES

GEC1500ES

GEC1600ES

GEC1700ES

GEC1800ES

GEC1900ES

GEC2000ES

1060

1120

1180

1250

1320

1400

1500

1600

1700

1800

1900

2000

1400

1460

1540

1630

1720

1820

1950

2060

2180

2300

2430

2571

462

488

515

545

585

625

670

710

750

790

835

390

410

435

460

495

530

565

600

635

670

705

1220

1280

1350

1425

1510

1600

1710

1820

1925

2035

2150

2260

1130

1195

1260

1330

1405

1485

1590

1690

1790

1890

2000

2100

7.5

9.5

系

列

GEK3ES

4.5

7.9

5.1

0.2

GEK5ES

11.1

7.7

0.3

GEK6ES

6.75

12.7

8.9

0.3

GEK8ES

15.8

10.3

0.3

GEK10ES

10.5

12.9

0.3

GEK12ES

22.2

15.4

0.3

GEK14ES

13.5

25.4

16.8

0.3

GEK16ES

28.5

19.3

0.3

GEK18ES

16.5

31.7

21.8

0.3

GEK20ES

GEK22ES

GEK25ES

GEK30ES

GEK35ES

GEK40ES

GEK50ES

34.9

38.1

42.8

50.8

24.3

25.8

29.5

34.8

40.3

44.2

55.8

0.3

0.6

注：该系列轴承并入了符合GB/T 9161-2001表5中规定的杆端关节轴承中。

H 系列	轴承型号	尺寸 /mm								额定载荷/kN		α ≈ /(°)	重量 ≈ /kg	安装尺寸 /mm
		d	D	B	C	d_k	d₁ ≈	r_s min	r_1s min	动	静			D_a		D_b		r_b max
		d	D	B	C	d_k	d₁ ≈	r_s min	r_1s min	动	静			max	min	max	min	r_b max
	GEH100ES	100	150	71	67	135	114	1	1			2
	GEH110ES	110	160	78	74	145	122	1	1			2
	GEH120ES	120	180	85	80	160	135	1	1			2

	GEH140ES	140	210	100	95	185	155	1	1			2
	GEH160ES	160	230	115	109	210	175	1	1			2
	GEH180ES	180	260	128	134	240	203	1.1	1.1			2
	GEH200ES GEH220ES GEH240ES GEH260ES GEH280ES GEH300ES GEH320ES GEH340ES GEH360ES GEH380ES GEH400ES GEH420ES GEH440ES GEH460ES GEH480ES GEH500ES GEH530ES GEH560ES GEH600ES GEH630ES GEH670ES GEH710ES GEH750ES GEH800ES GEH850ES GEH900ES GEH950ES GEH1000ES	200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 530 560 600 630 670 710 750 800 850 900 950 1000	290 320 340 370 400 430 460 480 520 540 580 600 630 650 680 710 750 800 850 900 950 1000 1060 1120 1220 1250 1360 1450	140 155 170 185 200 212 230 243 258 272 280 300 315 325 340 355 375 400 425 450 475 500 530 565 600 635 670 710	148 162 175 190 200 218 230 243 243 258 265 280 300 308 320 335 355 380 400 425 450 475 500 530 565 600 635 670	260 290 310 340 370 390 414 434 474 494 514 534 574 593 623 643 673 723 773 813 862 912 972 1022 1112 1142 1242 1312	219 245 259 285 311 327 344 359 397 412 431 441 479 496 522 536 558 602 645 677 719 762 814 851 936 949 1045 1103	1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 3 3 3 3 3 3 3 4 4	1.1 1.1 1.1 1.1 1.1 1.1 3 3 4 4 4 4 4 5 5 5 5 5 6 6 6 6 6 6 7.5 7.5 7.5 7.5			2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

注：dk为参考尺寸
