圆弧齿同步带轮

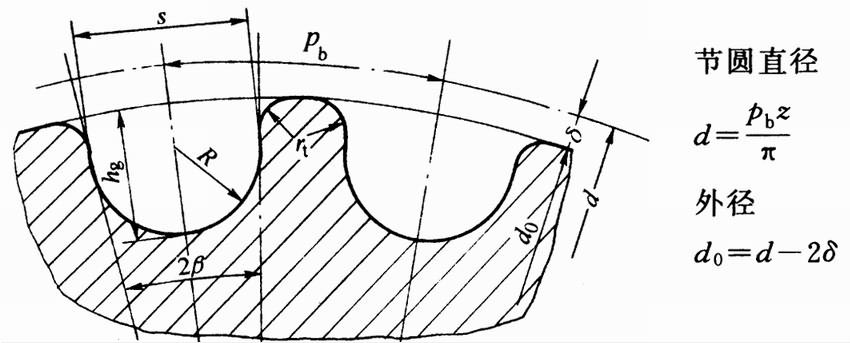

圆弧齿同步带轮齿尺寸(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 槽型 | 节距pb | 齿槽深hg | 齿槽圆弧半径R | 齿顶圆角半径rt | 齿槽宽s | 两倍节顶距2δ | 齿形角2β |
|---|---|---|---|---|---|---|---|
| 3M | 3 | 1.28 | 0.91 | 0.26～0.35 | 1.9 | 0.762 | ≈14° |
| 5M | 5 | 2.16 | 1.56 | 0.48～0.52 | 3.25 | 1.144 | ≈14° |
| 8M | 8 | 3.54 | 2.57 | 0.78～0.84 | 5.35 | 1.372 | ≈14° |
| 14M | 14 | 6.2 | 4.65 | 1.36～1.50 | 9.8 | 2.794 | ≈14° |
| 20M | 20 | 8.6 | 6.84 | 1.95～2.25 | 14.8 | 4.32 | ≈14° |

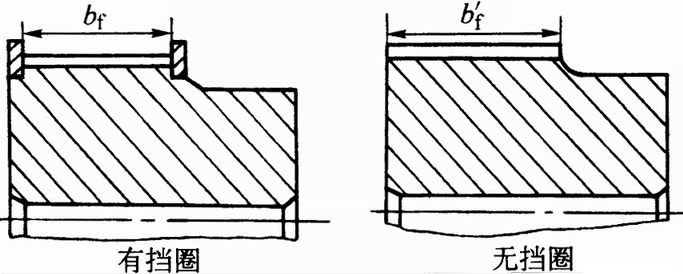

圆弧齿同步带轮宽度(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 轮宽代号 | 槽型 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3M | 5M | 8M | 14M | 20M | ||||||
| 带轮宽度 | ||||||||||
| bf | bf" | bf | bf" | bf | bf" | b | bf" | bf | bf" | |
| 6 | 7.3 | 11 | - | - | - | - | - | - | - | - |
| 9 | 10.3 | 14 | 10.3 | 14 | - | - | - | - | - | - |
| 15 | 16.3 | 20 | 16.3 | 20 | - | - | - | - | - | - |
| 20 | - | - | 21.3 | 25 | 21.7 | 28 | - | - | - | - |
| 25 | - | - | 26.3 | 30 | 26.7 | 33 | - | - | - | - |
| 30 | - | - | 31.3 | 35 | 31.7 | 38 | 32 | 40 | - | - |
| 40 | - | - | 41.3 | 45 | 41.7 | 48 | 42 | 50 | - | - |
| 50 | - | - | - | - | 52.7 | 59 | - | - | - | - |
| 55 | - | - | - | - | - | - | 58 | 66 | - | - |
| 60 | - | - | - | - | 62.7 | 69 | - | - | - | - |
| 70 | - | - | - | - | 72.7 | 79 | 73 | 81 | 78.5 | 85 |
| 85 | - | - | - | - | 88.7 | 95 | 89 | 97 | 89.5 | 102 |
| 100 | - | - | - | - | - | - | 104 | 112 | 104.5 | 117 |
| 115 | - | - | - | - | - | - | 120 | 128 | 120.5 | 134 |
| 130 | - | - | - | - | - | - | 135 | 143 | 136 | 150 |
| 150 | - | - | - | - | - | - | 155 | 163 | 158 | 172 |
| 170 | - | - | - | - | - | - | 175 | 183 | 178 | 192 |
| 230 | - | - | - | - | - | - | - | - | 238 | 254 |
| 290 | - | - | - | - | - | - | - | - | 298 | 314 |
| 340 | - | - | - | - | - | - | - | - | 348 | 364 |
圆弧齿同步带轮直径(摘自JB/T 7512.2-1994)

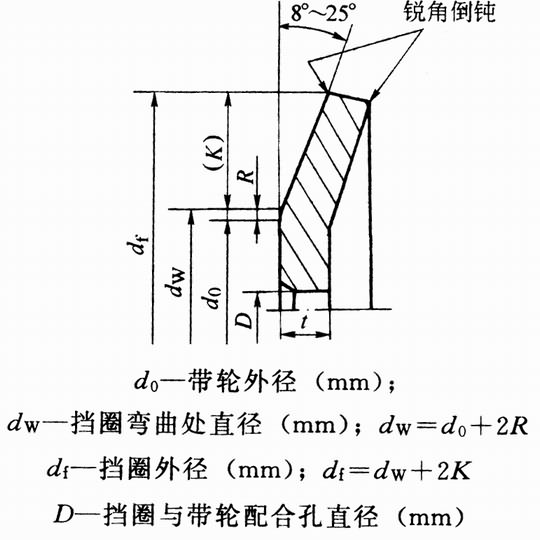

带轮挡圈尺寸(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 槽型 | 挡圈最小高度K | R＝(dW-d0)/2 | 挡圈厚度t |
|---|---|---|---|
| 3M | 2.0～2.5 | 1 | 1.5～2.0 |
| 5M | 2.5～3.5 | 1.5 | 1.5～2.0 |
| 8M | 4.0～5.5 | 2 | 1.5～2.5 |
| 14M | 7.0～7.5 | 2.5 | 2.5～3.0 |
| 20M | 8.0～8.5 | 3 | 3.0～3.5 |
带轮的最少齿数(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 带轮转速/(r/min) | 槽型 | ||||
|---|---|---|---|---|---|
| 3M | 5M | 8M | 14M | 20M | |
| ≤900 | 10 | 14 | 22 | 28 | 34 |
| ＞900～1200 | 14 | 20 | 28 | 28 | 34 |
| ＞1200～1800 | 16 | 24 | 32 | 32 | 38 |
| ＞1800～3600 | 20 | 28 | 36 | － | － |
| ＞3600～4800 | 22 | 30 | － | － | － |
节距偏差(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 带轮外径d0 | 节距偏差 | 节距偏差 |
|---|---|---|
| 任意两相邻齿 | 90°弧内累积 | |
| ≤25.40 | ±0.03 | ±0.05 |
| ＞25.40～50.08 | ±0.03 | ±0.08 |
| ＞50.05～101.60 | ±0.03 | ±0.10 |
| ＞101.60～177.80 | ±0.03 | ±0.13 |
| ＞177.80～304.80 | ±0.03 | ±0.15 |
| ＞304.80～508.00 | ±0.03 | ±0.18 |
| ＞508.00 | ±0.03 | ±0.20 |
带轮外径极限偏差(摘自JB/T 7512.2-1994)
注：1．括号中逗号前后分别表示上偏差和下偏差。
2．本表的单位是mm。
| 外径 | 极限偏差 |
|---|---|
| ≤25.4 | (+0.05,0) |
| ＞25.4～50.8 | (+0.08,0) |
| ＞50.8～101.6 | (+0.10,0) |
| ＞101.6～177.8 | (+0.13,0) |
| ＞177.8～304.8 | (+0.15,0) |
| ＞304.8～508.0 | (+0.18,0) |
| ＞508.0 | (+0.20,0) |

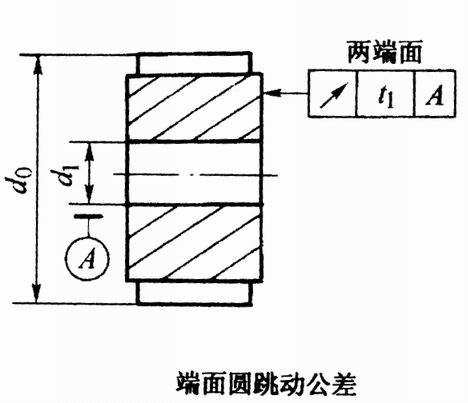

带轮端面圆跳动公差(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 外径d0 | 端面圆跳动公差t1 |
|---|---|
| ≤101.6 | 0.1 |
| ＞101.6～254.0 | d0×0.001 |
| ＞254.0 | 0.25+（d0-254）×0.0005 |

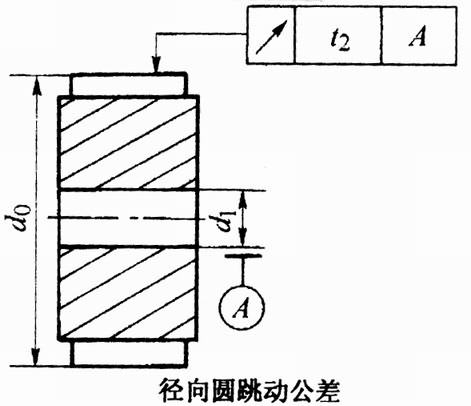

带轮径向圆跳动公差(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 外径d0 | 径向圆跳动公差t2 | 径向圆跳动公差t2 |
|---|---|---|
| 铣刀法 | 成形刀铣切法 | |
| ≤203.20 | 0.13 | 0.13+（d0-203.20）×0.0005 |
| ＞203.20 | 0.05 | 0.13+（d0-203.20）×0.0005 |

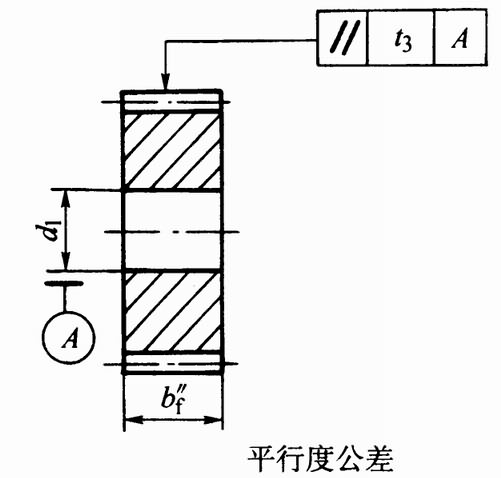

带轮平行度公差(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 带轮宽度bf（bf"） | 平行度公差t3 |
|---|---|
| ≤10 | ＜0.01 |
| ＞10 | ＜bf（bf"）×0.001 |

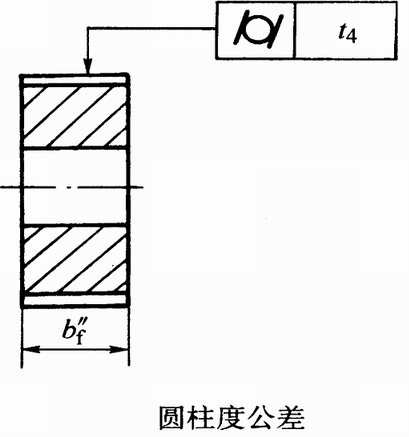

带轮圆柱度公差(摘自JB/T 7512.2-1994)
注：本表的单位是mm。
| 带轮宽度bf" | 圆柱度公差t4 |
|---|---|
| ≤12.7 | 0.01 |
| ＞12.7～38.1 | 0.02 |
| ＞38.1～76.2 | 0.04 |
| ＞76.2～127 | 0.05 |
| ＞127 | 0.06 |
