中心孔的标注(摘自GB/T 4459.5-1999)
| 设计要求 | 符号 | 示例 | 附注 | |
|---|---|---|---|---|
| 在完工零件上要求保留中心孔 |  |
 |

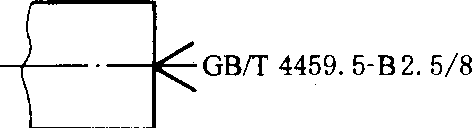

采用B型中心孔D=2.5mm, D1=8mm | |
| 在完工零件上可以保留中心孔 |  |
 |

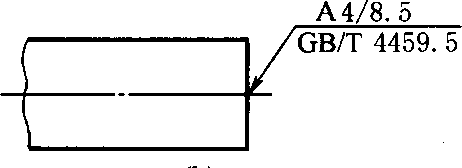

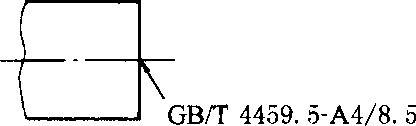

采用A型中心孔D=4mm, D1=8.5mm,在完工零件上是否保留中心孔都可以 | |
| 在完工零件上不允许保留中心孔 |  |

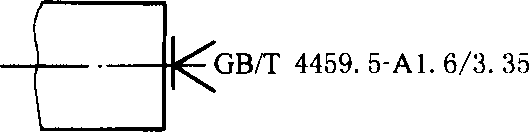

 | 采用A型中心孔D=1.6mm, D1=3.35mm | |
| 中心孔在图样上的简化注法 | ||||

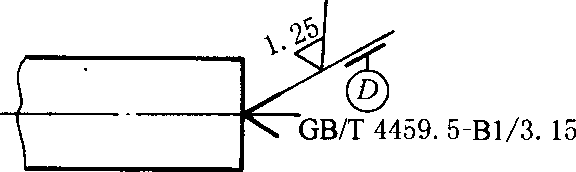

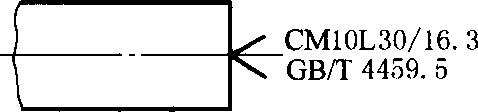

| 如需指明中心孔标记中的标准编号时，也可按下图的方法标注 | 以中心孔的轴线为基准时，基准代号可按下图的方法标注 | |||
 |
 | |||
 |
 | |||

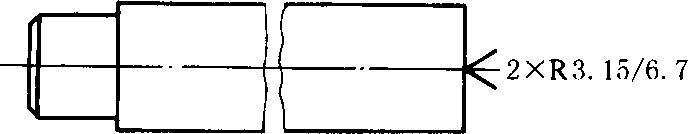

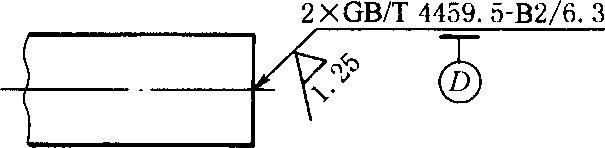

| 在不致引起误解时，可省略标记中的标准编号。如同一轴的两端中心孔相同，可只在某一端标出，但应注出其数量，如右图所示 |  | |||
