图样注法
上一项
下一项
尺寸注法的简化表示法（摘自GB/T 16675.2-2012）
图样注法分页导航
尺寸注法(摘自GB/T 4458.4-2003)
尺寸注法的简化表示法（摘自GB/T 16675.2-2012）
尺寸公差与配合的标注（摘自GB/T 4458.5-2003）
圆锥的尺寸和公差注法（摘自GB/T 15754-1995）
中心孔的标注(摘自GB/T 4459.5-1999)
本页导航
尺寸注法的简化表示法（摘自GB/T 16675.2-2012）
广告链接
TOP

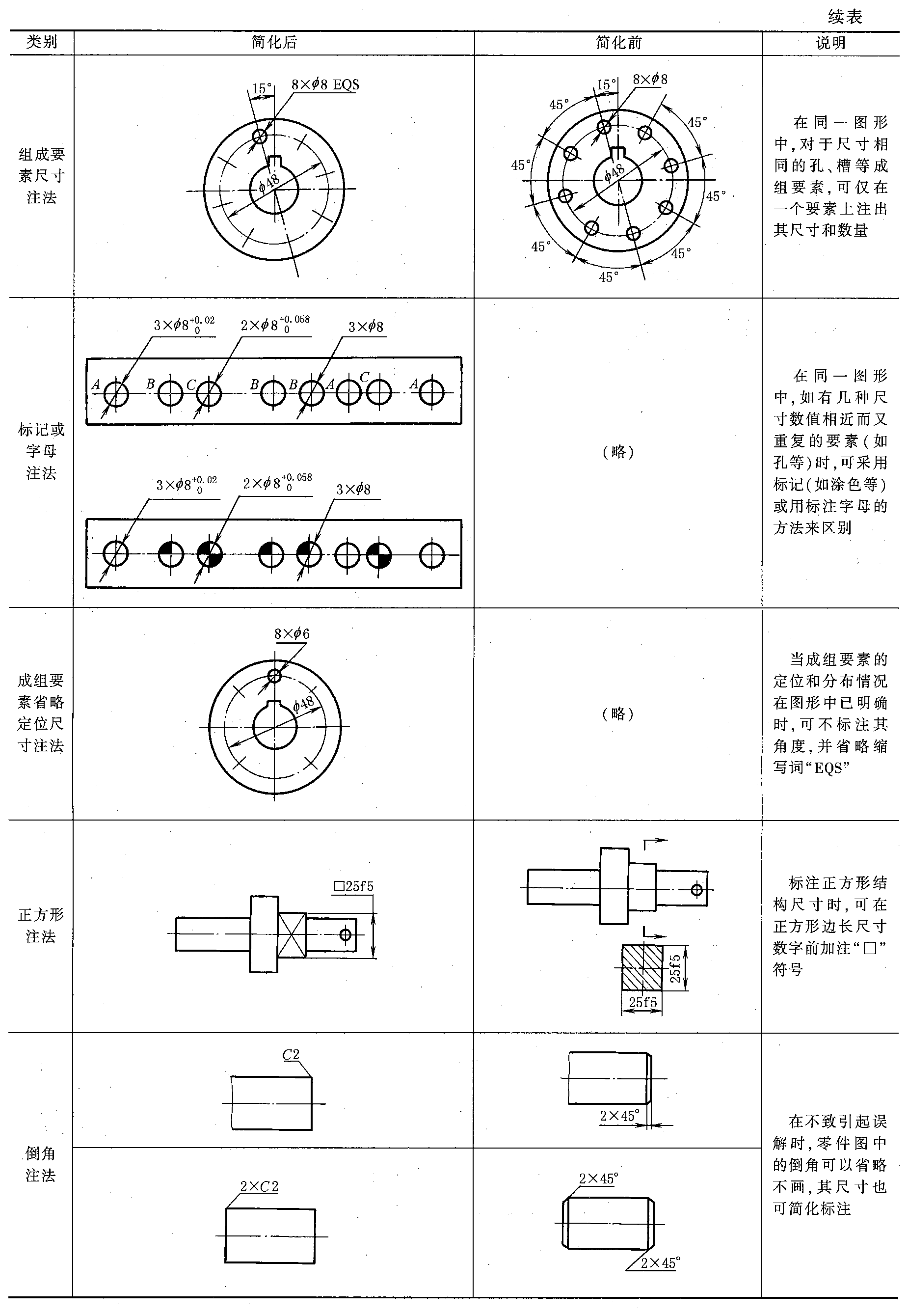

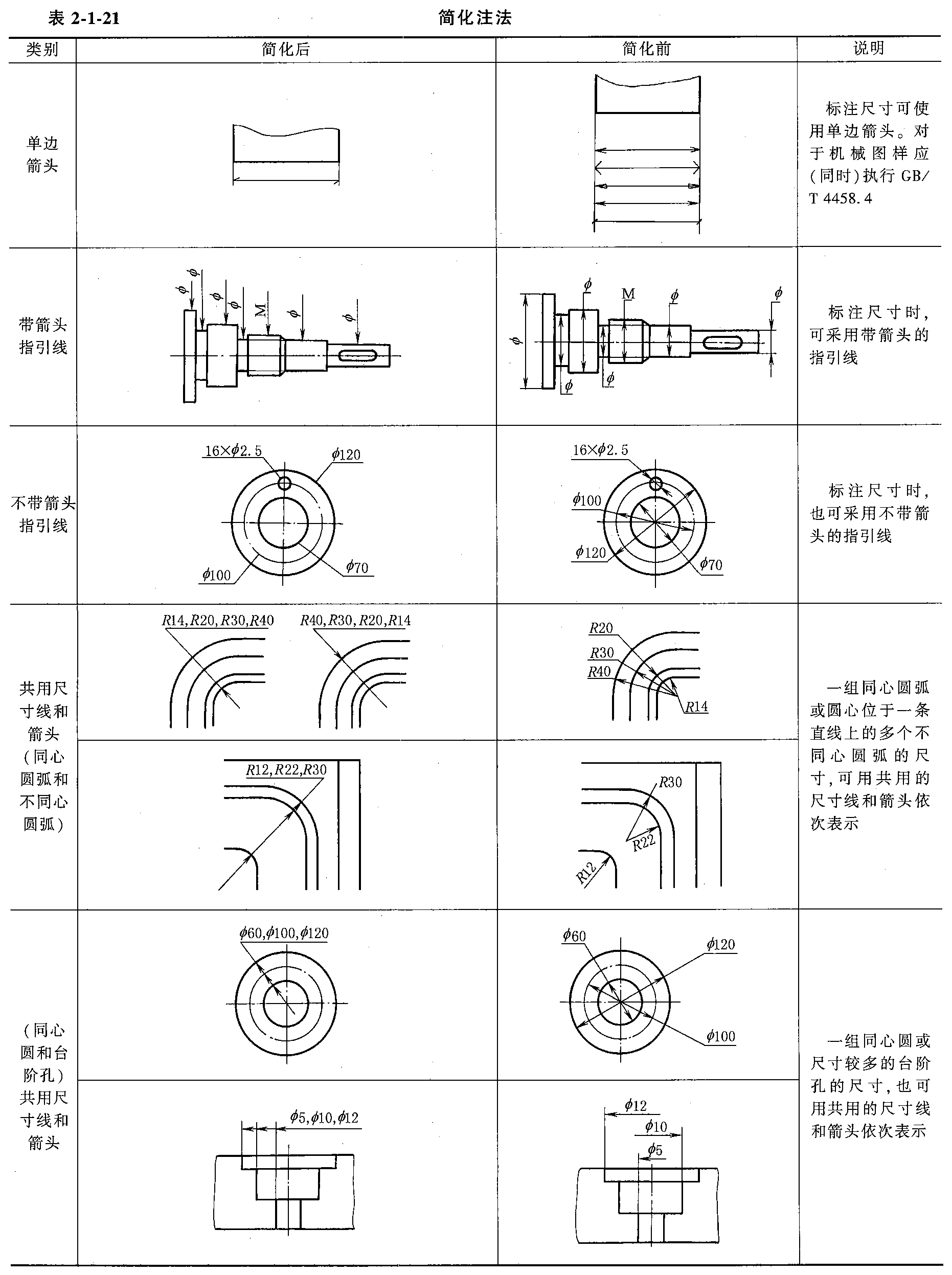

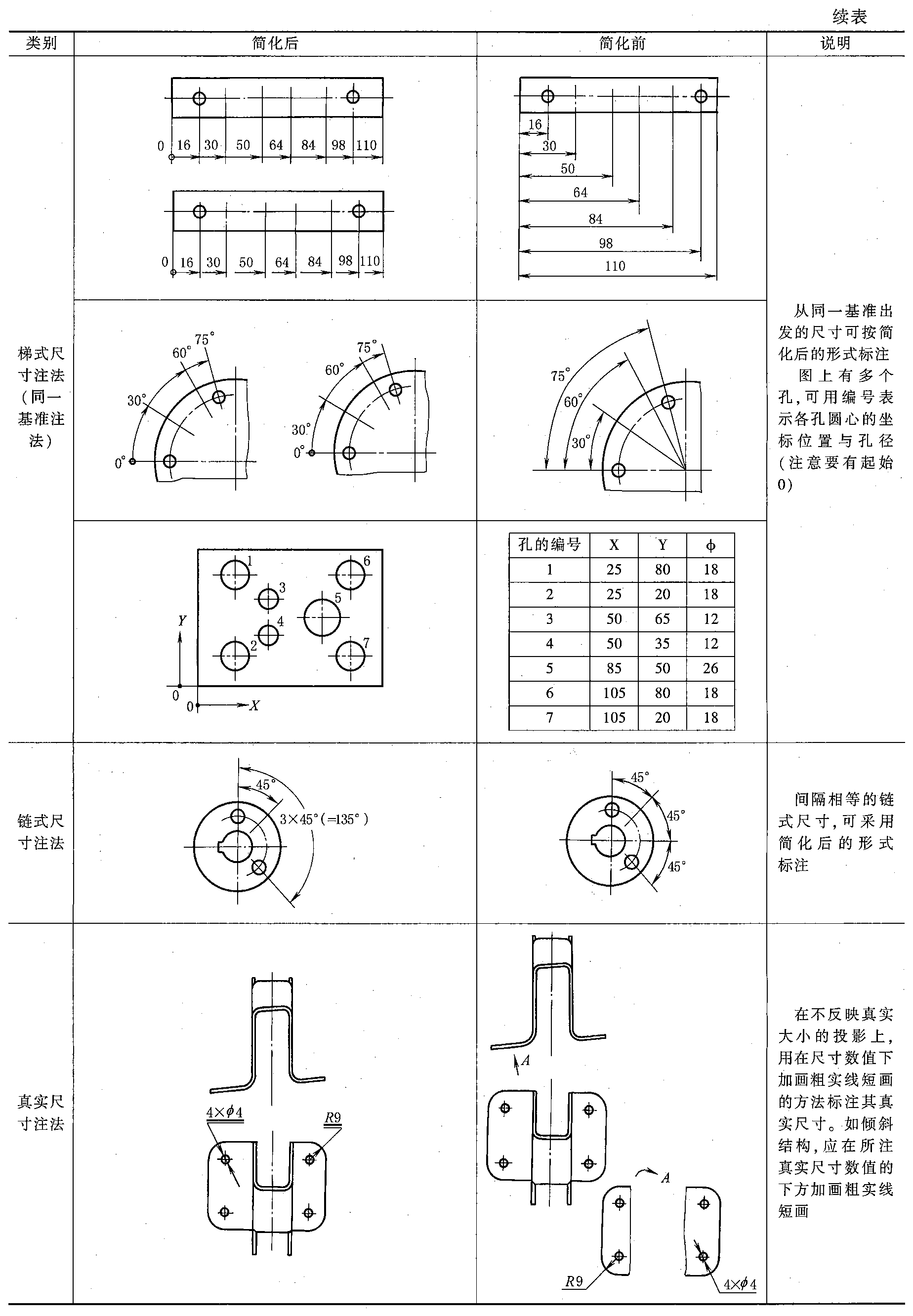

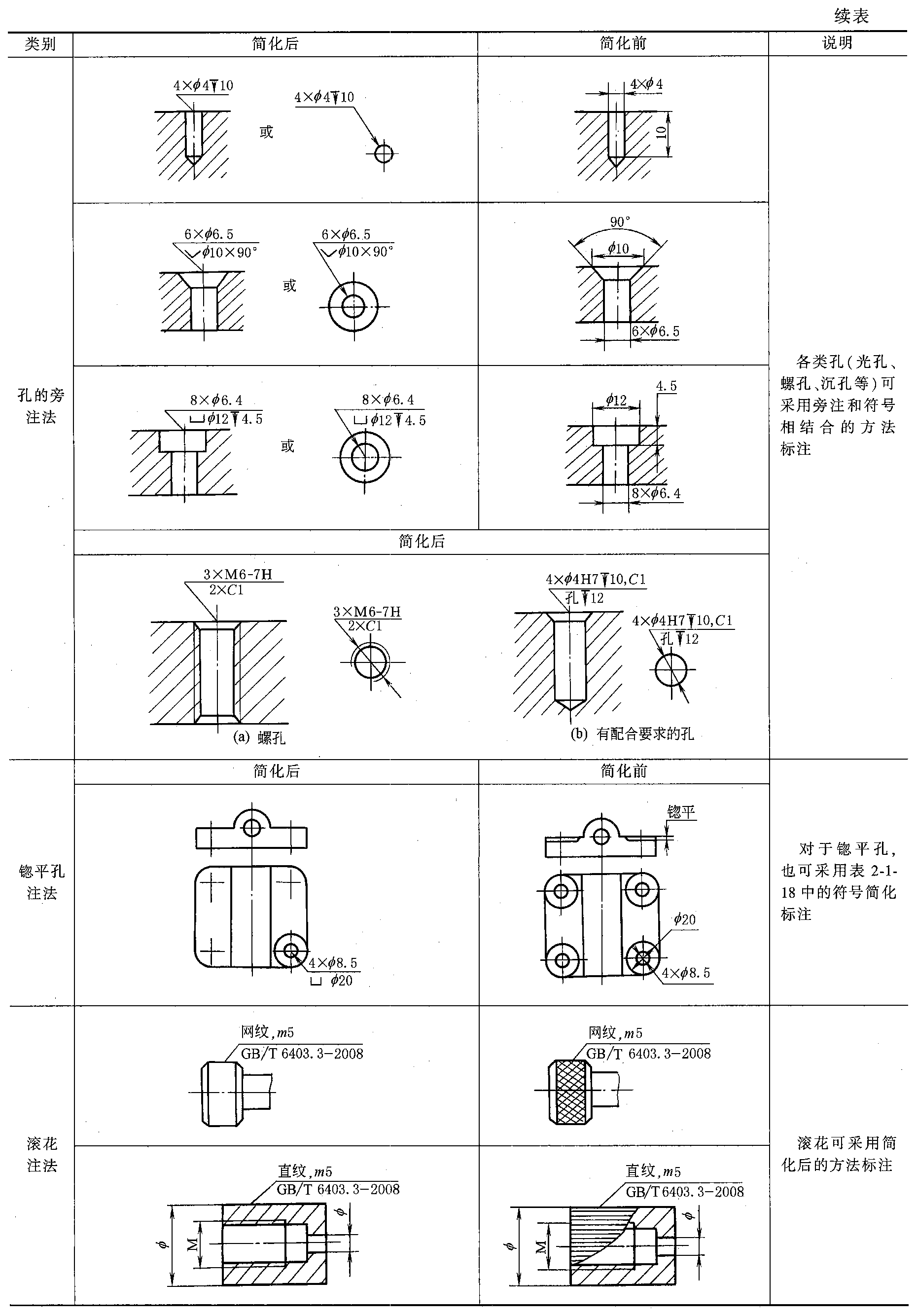

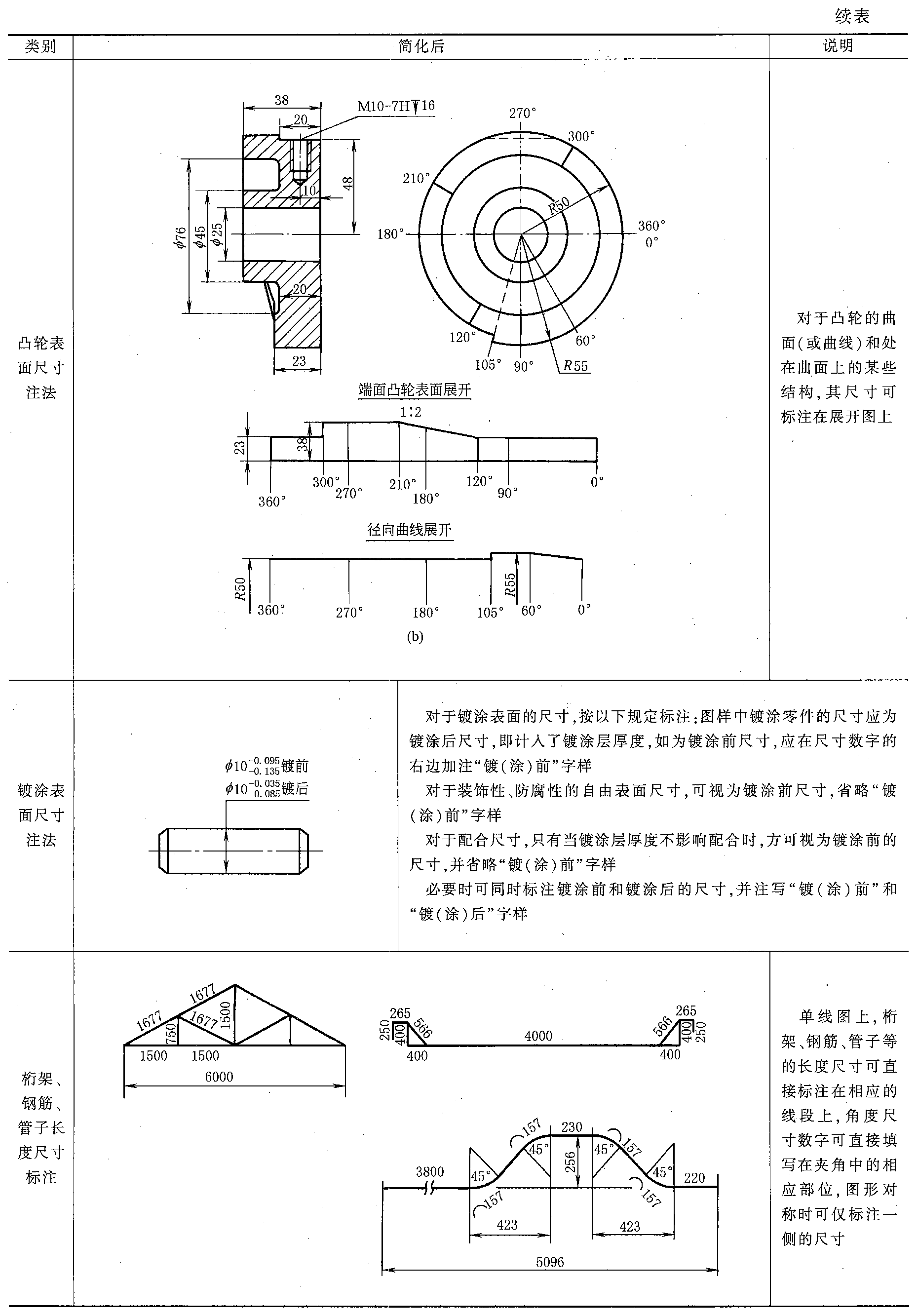

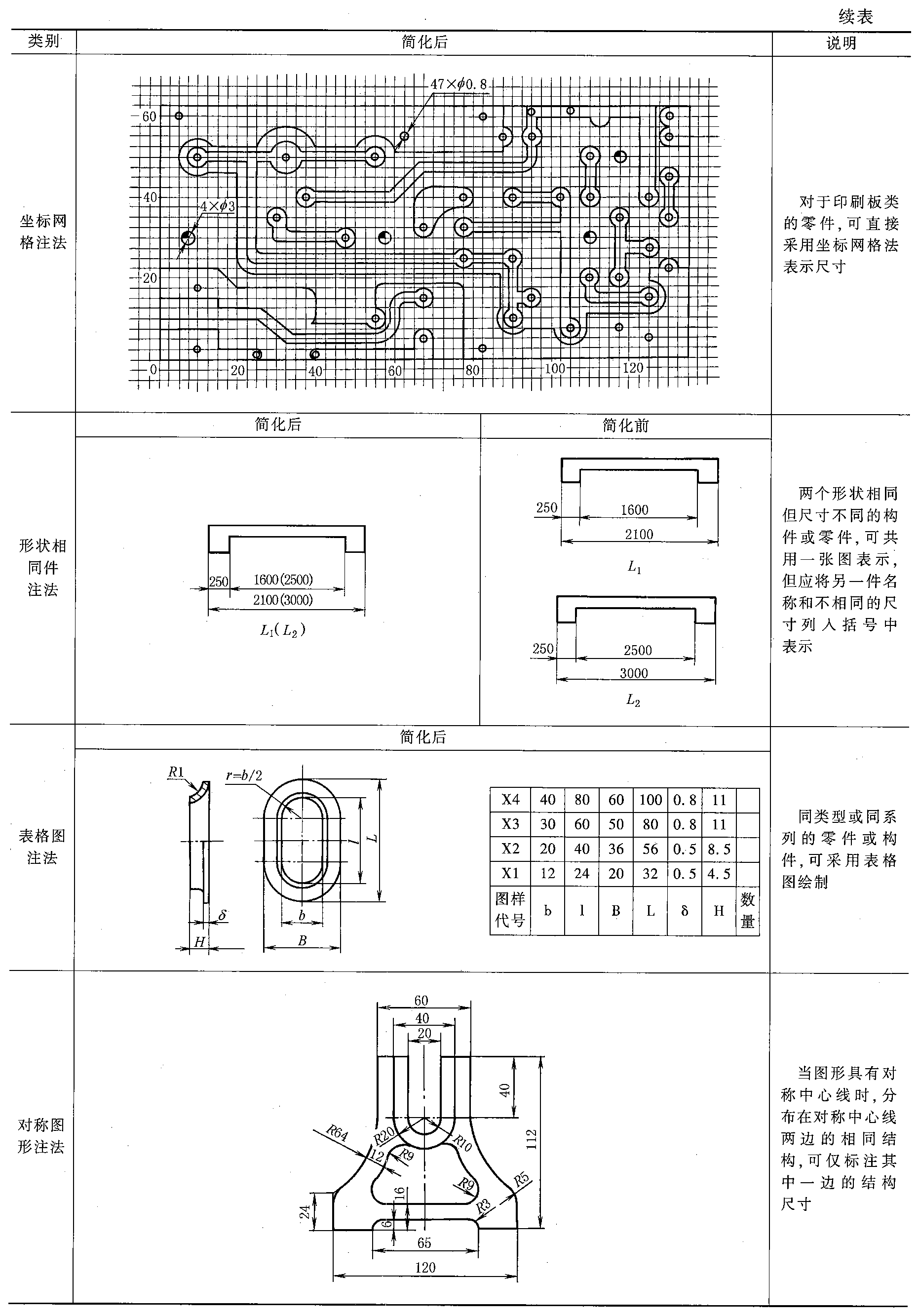

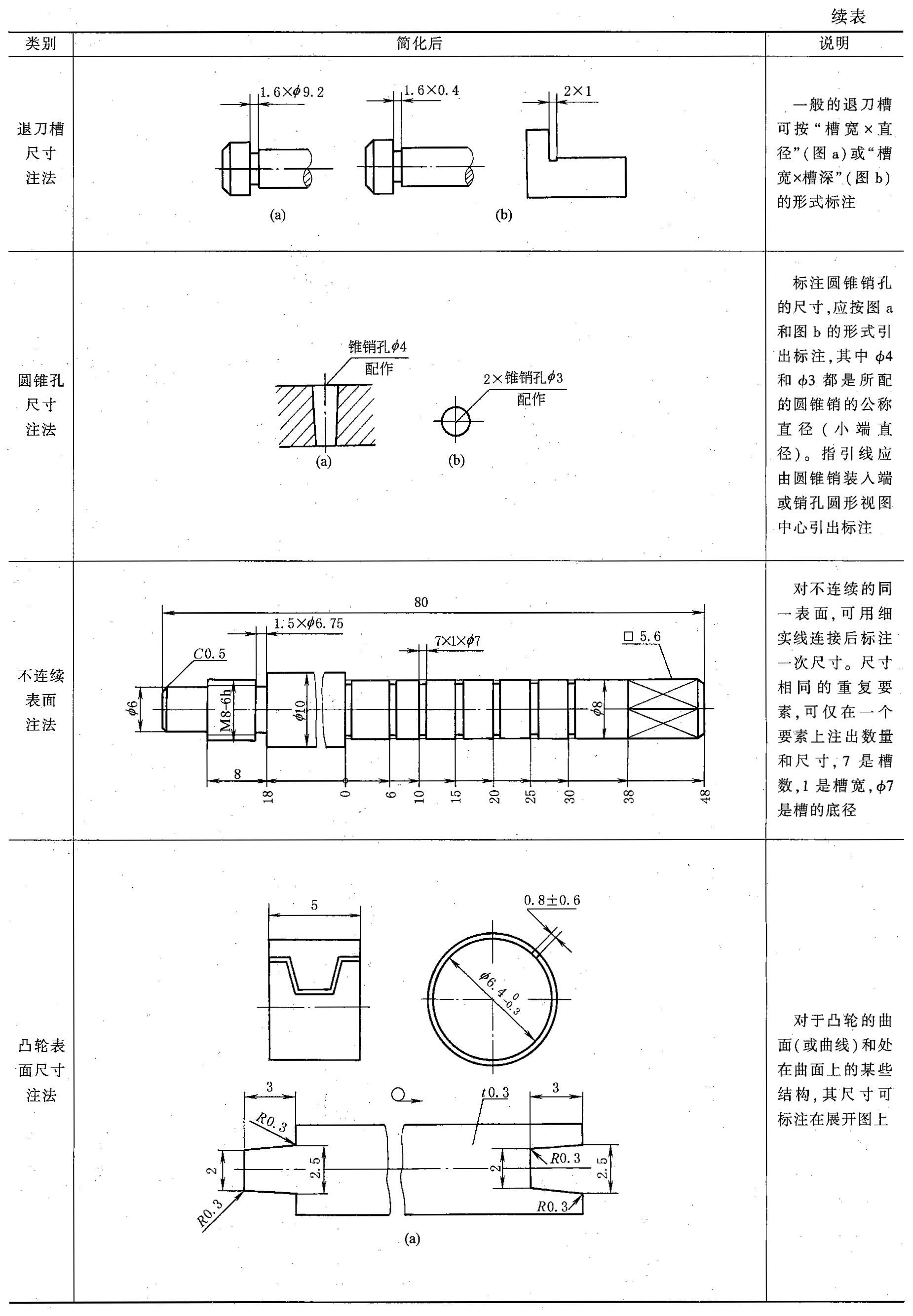

尺寸注法的简化表示法（摘自GB/T 16675.2-2012）
上一项
下一项
评论
