尺寸公差与配合的标注（摘自GB/T 4458.5-2003）
图样注法分页导航
尺寸注法(摘自GB/T 4458.4-2003)
尺寸注法的简化表示法（摘自GB/T 16675.2-2012）
尺寸公差与配合的标注（摘自GB/T 4458.5-2003）
圆锥的尺寸和公差注法（摘自GB/T 15754-1995）
中心孔的标注(摘自GB/T 4459.5-1999)
本页导航

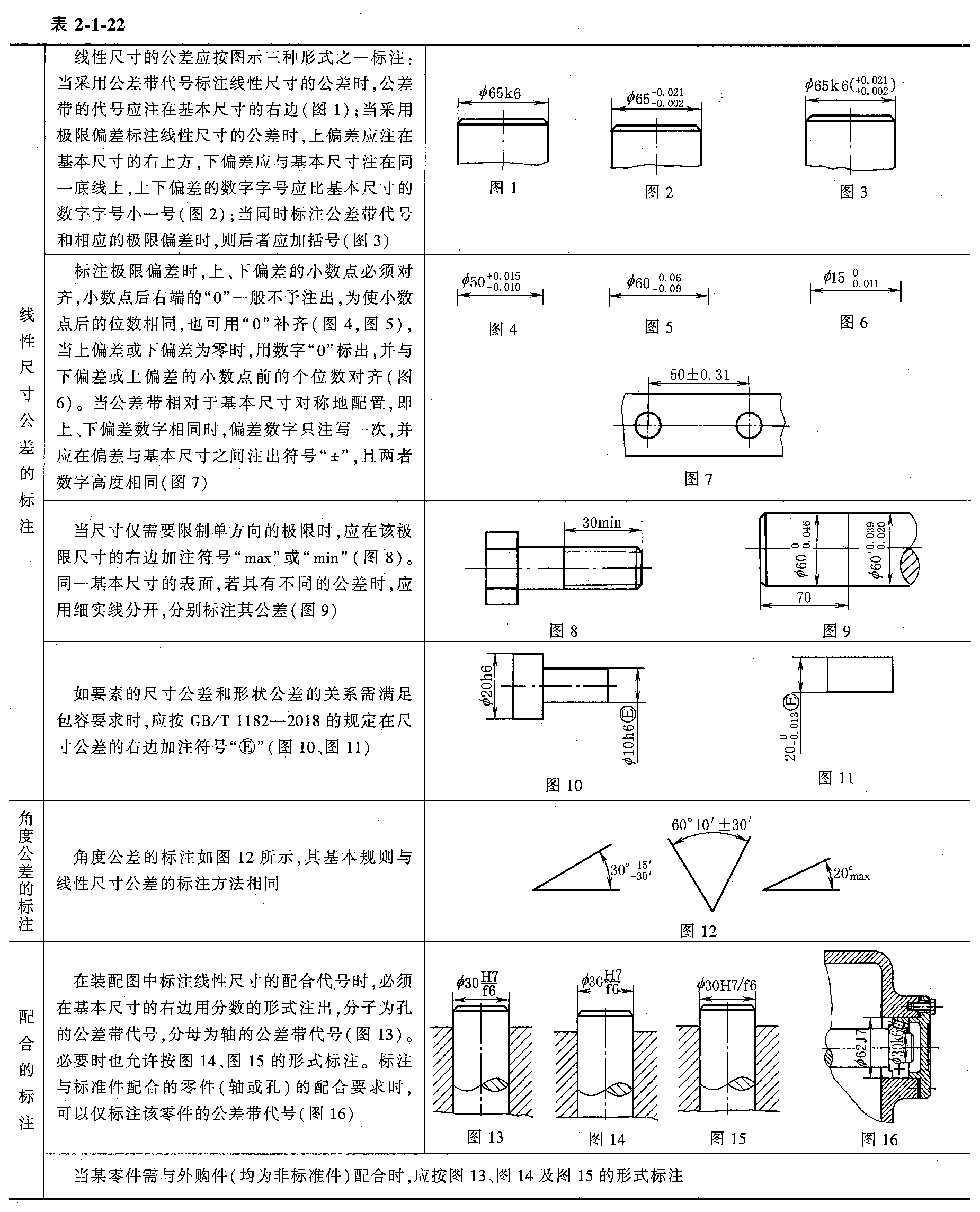

尺寸公差与配合的标注（摘自GB/T 4458.5-2003）
公差配合的一般标准

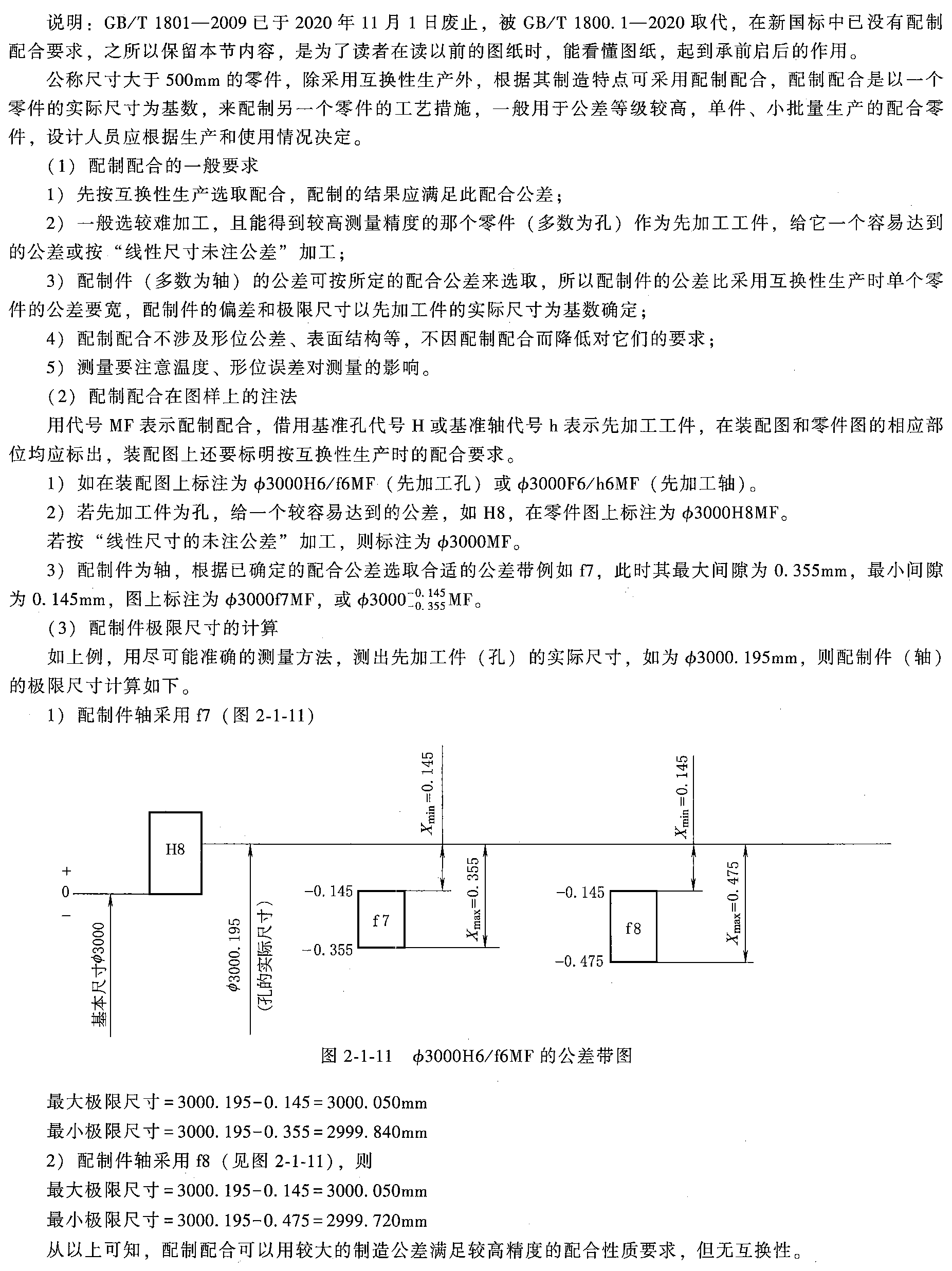

配制配合的标注（GB/T 1801.1-2020）
广告链接
TOP
尺寸公差与配合的标注（摘自GB/T 4458.5-2003）
公差配合的一般标准
配制配合的标注（GB/T 1801.1-2020）
