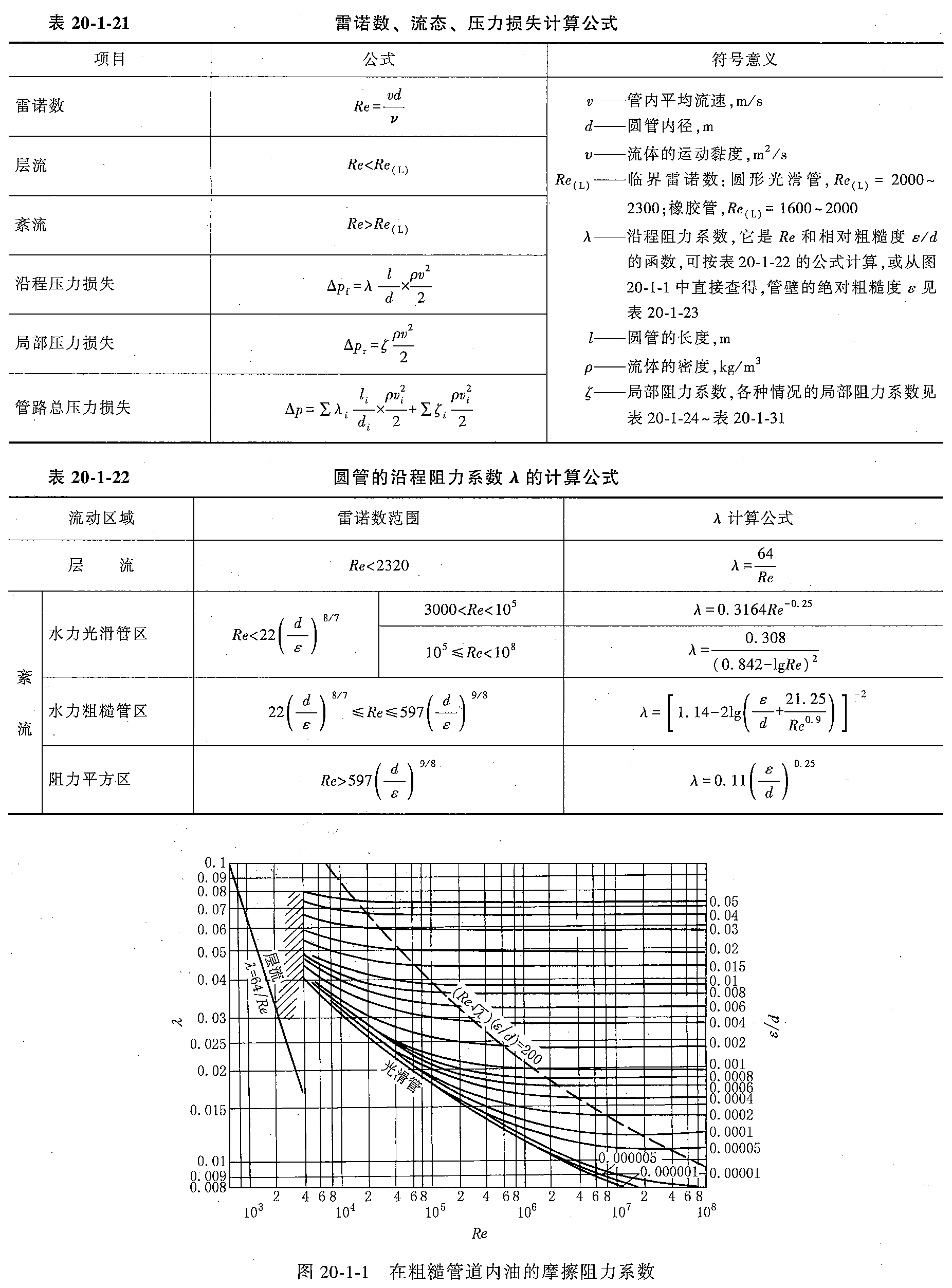

沿程阻力损失计算
| 项目 | 公式 | 符号意义 |
|---|---|---|
| 雷诺数 | Re=vd/ν |
v—管内平均流速,m/s ρ—流体的密度，kg/m3 L—圆管的长度，m λ——沿程阻力系数,它是Re和相对粗糙度ε/d的函数，可按表20-2-5的公式计算，管壁的绝对粗糙度ε见表20-2-6 Re(L)—临界雷诺数：圆形光滑管,Re(L)=2000~2300;橡胶管,Re(L)=1600~2000 ν—流体的运动黏度,m2/s d—圆管内径，m |
| 层流 | Re < Re(L) | |
| 紊流 | Re > Re(L) | |
| 沿程压力损失 |
|
圆管的沿程阻力系数λ计算公式(表20-2-5)
| 流动区域 | 雷诺数范围 | λ计算公式 | ||
|---|---|---|---|---|
| 层 流 |
|
|
||
| 紊流 | 水力光滑管区 |
|
3000＜Re＜
|
|
＜Re＜
|
|
|||
| 水力粗糙管 |
|
|
||
| 阻力平方区 |
|
|
||

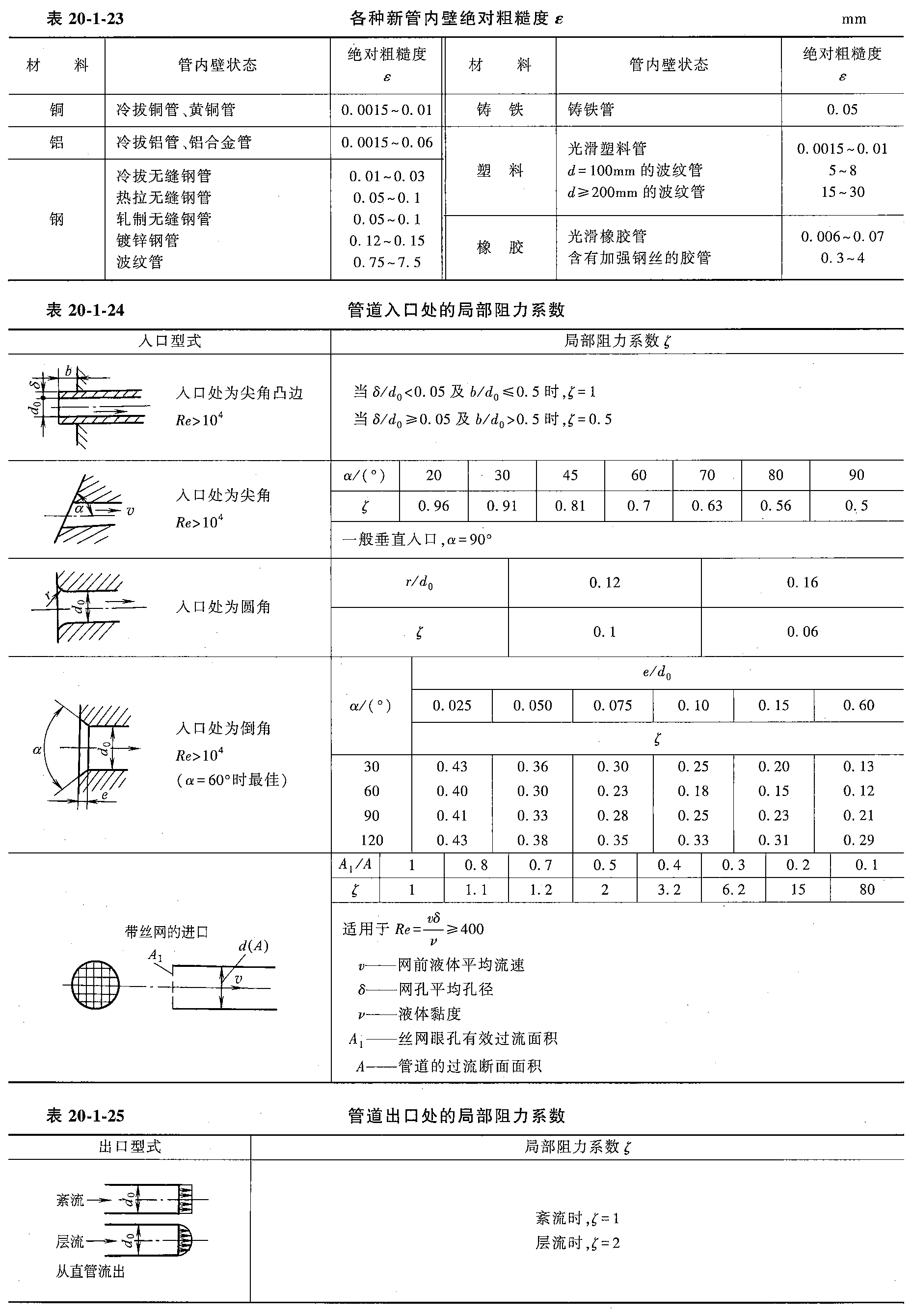

各种新管内壁绝对粗糙度ε(表20-2-6)
| 材 料 | 管内壁状态 | 绝对粗糙度ε |
|---|---|---|
| 铜 | 冷拔铜管、黄铜管 | 0.0015～0.01 |
| 铝 | 冷拔铝管、铝合金管 | 0.0015～0.06 |
| 钢 |
冷拔无缝钢管 热拉无缝钢管 轧制无缝钢管 镀锌钢管 波纹管 |
0.01～0.03 0.05～0.1 0.05～0.1 0.12～0.15 0.75～7.5 |
| 铸铁 | 铸铁管 | 0.05 |
| 塑料 |
光滑塑料管 d=100mm的波纹管 D≥200mm的波纹管 |
0.0015～0.01 5～8 15～30 |
| 橡胶 |
光滑橡胶管 含有加强钢丝的胶管 |
0.006～0.07 0.3～4 |
