中小型模架的尺寸组合 |
||||||
|---|---|---|---|---|---|---|
|
中小型模架系列依模板的宽和长(B×L)划分，除了模板的厚度需由设计者从标准中选定外，模架的其他相关尺寸在标准中都已规定。下图所示为模架有关的周界尺寸，下表列出了中小型模架标准的尺寸组合

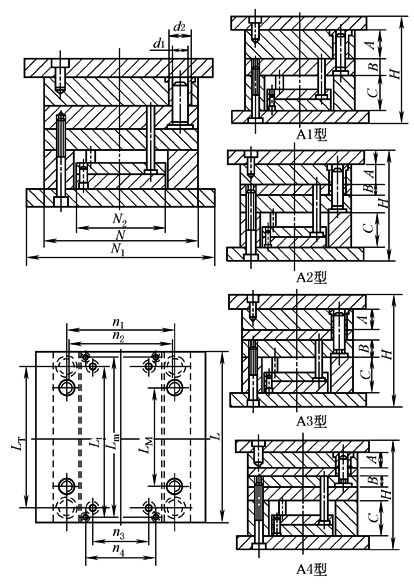

模架周界尺寸 |
||||||
|
塑料注射成型模具中小型模架标准的尺寸组合 mm |
||||||
|
序号 |
系列B×L |
L |
编号数 |
导柱直径 |
模板尺寸A，B |
垫块高度C |
|
1 |
100×L |
100，125，160 |
01～64 |
12 |
12.5，16，20，25，32，40，50，63 |
40，50，63 |
|
2 |
125×L |
125，160，200 |
01～64 |
12 |
12.5，16，20，25，32，40，50，63 |
40，50，63 |
|
3 |
160×L |
160，200，250，315 |
01～64 |
16 |
16，20，25，32，40，50，63，80 |
50，63，80 |
|
4 |
180×L |
200，250，315 |
01～49 |
16 |
20，25，32，40，50，63，80 |
50，63，80 |
|
5 |
200×L |
200，250，315，355，400 |
01～64 |
20 |
20，25，32，40，50，63，100 |
50，63，80 |
|
6 |
250×L(1) |
450，500，560 |
01～49 |
25 |
20，25，32，40，50，63，80，100 |
50，63，80 |
|
7 |
250×L(2) |
315，355，400，450，500 |
01～49 |
25 |
25，32，40，50，63，80，100 |
63，80 |
|
8 |
315×L(1) |
560，630 |
01～49 |
25 |
25，32，40，50，63，80，100 |
80，100，125 |
|
9 |
315×L(2) |
355，400，450，500，560 |
01～36 |
32 |
32，40，50，63，80，100 |
80，100，125 |
|
10 |
355×L(1) |
630，710 |
01～64 |
32 |
25，32，40，50，63，80，100，125 |
80，100，125 |
|
11 |
355×L(2) |
400，450，500，560 |
01～49 |
32 |
32，40，50，63，80，100，125 |
80，100，125 |
|
12 |
400×L(1) |
630，710 |
01～64 |
32 |
32，40，50，63，80，100，125 |
80，100，125 |
|
13 |
400×L(1) |
630，710 |
01～64 |
32 |
32，40，50，63，80，100，125，160 |
80，100，125 |
|
400×L(2) |
450，500，560 |
01～49 |
32 |
40，50，63，80，100，125，160 |
100，125，160 |
|
|
14 |
450×L(1) |
630，710，800 |
01～64 |
40 |
32，40，50，63，80，125，160 |
100，125，160 |
|
15 |
450×L(2) |
500，560，630 |
01～49 |
40 |
40，50，63，80，100，125，160 |
100，125，160 |
|
16 |
500×L(1) |
710，800 |
01～64 |
40 |
32，40，50，63，80，100，125，160 |
100，125，160 |
|
17 |
500×L(2) |
560，630，710，800，900 |
01～49 |
40 |
40，50，63，80，100，125，160 |
100，125，160 |
|
18 |
560×L |
|
01～64 |
40 |
40，50，63，80，100，125，160，200 |
100，125，160，200 |
