导向机构设计

导向零件是保证动模与定模或上模与下模合模时正确定位和导向的零件。导向零件主要有导柱导向和锥面定位。通常采用导柱导向，如下图所示。其主要零件是导柱和导套，有的在模板上镗孔代替导套，该孔俗称导向孔。导向机构设计和制作的好坏直接影响塑件精度和模具使用寿命

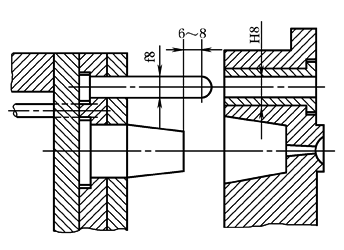

模具导柱导向

导向作用

动模和定模(或上模和下模)合模时，首先是导向零件插入，引导动、定模准确合模，避免凸模或型芯先进入凹模可能造成凸模或凹模的损坏

定位作用

导向机构保证动、定模(或上、下模)合模位置的正确性，保证模具型腔的形状和尺寸的精确，从而保证塑件的精度。导向机构在模具装配过程中也起了定位作用，便于装配和调整

承受一定的侧向压力

由于塑料熔体充模过程中可能产生单向侧压力，或由于成型设备精度低的影响，使导柱在工作过程承受一定侧压力，因而在模塑过程中需要导向装置承受一定的单向侧压力，以保证模具正常工作
