结构较为复杂的注射成形模具实例

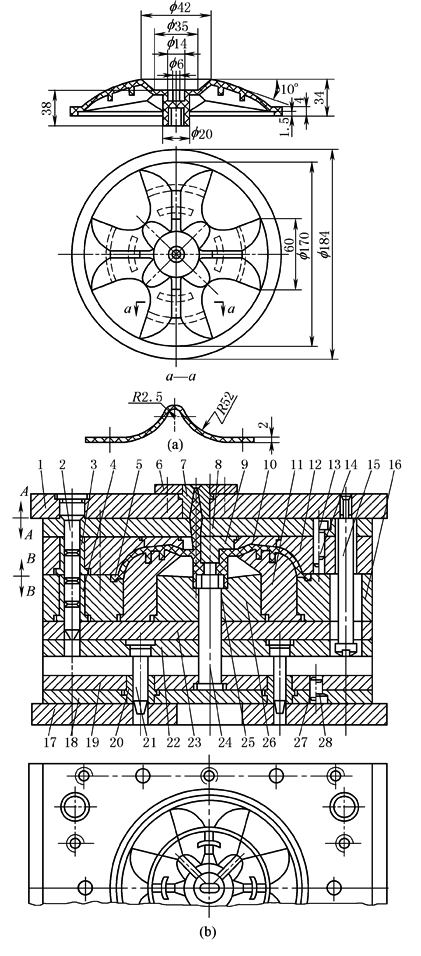

洗衣机搅水轮塑料注射成型模具

1—定模板；2，21—导柱；3，4—导套；5—塑件；6—定位圈；7—浇口套；8—定模板；

9，10—镶件；11—凸模；12—凹模；13，27—销钉；14，28—螺钉；15—卸料螺钉；

16—凸模固定板；17—动模板；18—推板；19—推杆固定板；20—双联导套；

22—导柱固定板；23—动模垫板；24—嵌件；25—中间型芯；26—型芯

上图所示为洗衣机搅水轮塑料注射成型模具。洗衣机搅水轮材料为ABS。此模具采用偏心点浇口，双分型面，在镶件9上设有浇道。为了使浇口料脱落，模具上装有卸料螺钉15

塑料在注射成型后，动模首先沿分型面A与定模板脱开，以卸料螺钉15限位，取出塑件浇口；然后，动模与定模沿分型面B脱开，进行第二次开模，这时注射机的推出机构推动推板18，塑件从凸模11和中间型芯25上退出
