大型模架的结构形式
大型模架的结构形式
|
大型模架的结构形式 |
|---|
|
塑料注射成型大型模架的结构形式有以下几种 ① 按结构特征分为基本型和派生型，基本型模架有A和B两种，如下图所示，其派生型模架有P1、P2、P3和P4四种 A型：由定模两模板、动模一模板组成 B型：由定模二模板、动模二模板组成 P1型：由定模二模板、动模二模板组成的脱件板结构 P2型：由定模二模板、动模三模板组成的脱件板结构 P3型：由定模二模板、动模一模板组成的点浇口结构 P4型：由定模二模板、动模二模板组成的点浇口结构 ② 定模座板、动模可以制成带肩型，也可以制成无肩型(压板槽尺寸及位置由承制单位决定) ③ 模架的导向零件、导杆可以采用带头导柱或带肩导柱，导套采用直导套

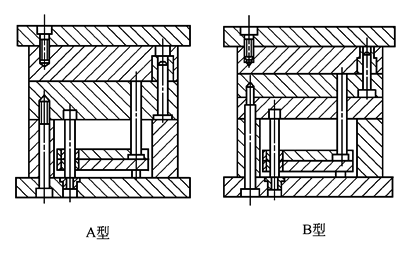

基本型模架结构(A、B型) |
