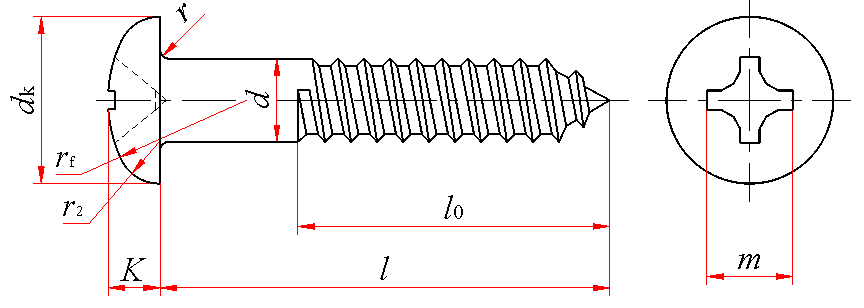

木螺钉

标记示例：

公称直径10mm、长度100mm、材料为Q215、不经表面处理的十字槽圆头木螺钉的标记：

木螺钉  GB 950  10×100

d

d_k

K

r

≈

r_f

r₂

十字槽(H型)插入深度

l的范围

公称

min

max

max

min

max

min

槽号

m参考

max

min

2

1.86

2

3.9

3.5

1.6

1.4

0.2

2.3

1.4

1

2.5

1.32

0.90

6～16

2.5

2.25

2.5

4.63

4.23

1.98

1.78

0.2

2.6

1.5

1

2.7

1.52

1.10

6～25

3

2.75

3

5.8

5.3

2.37

2.07

0.2

3.4

1.9

2

3.7

1.63

1.06

8～30

3.5

3.2

3.5

6.75

6.25

2.65

2.35

0.4

4

2.1

2

3.9

1.83

1.25

8～40

4

3.7

4

7.65

7.15

2.95

2.65

0.4

4.8

2.4

2

4.3

2.33

1.64

12～70

(4.5)

4.2

4.5

8.6

8

3.25

2.95

0.4

5.2

2.6

2

4.5

2.43

1.84

16～85

5

4.7

5

9.5

8.9

3.5

3.2

0.4

6

2.9

2

4.7

2.63

2.04

18～100

(5.5)

5.2

5.5

10.5

9.9

3.95

3.65

0.4

6.5

3.2

3

6.1

2.76

2.16

25～100

6

5.7

6

11.05

10.35

4.34

3.94

0.4

6.8

3.5

3

6.6

3.26

2.65

25～120

(7)

6.64

7

13.35

12.55

4.86

4.46

0.5

8.2

3.8

3

6.9

3.56

2.93

40～120

8

7.64

8

15.2

14.4

5.5

5.1

0.5

9.7

4.4

4

8.7

4.35

3.77

40～120

10

9.64

10

18.9

18.1

6.8

6.4

0.5

12.1

5.5

4

9.7

5.35

4.75

70～120

注：尽可不采用括号内的规格。

l 的商品规格系列：                                                                                                       　    mm

l

公称

6

8

10

12

14

16

18

20

(22)

25

30

(32)

35

(38)

min

5.25

7.10

9.10

10.90

12.90

14.90

16.90

18.70

20.70

23.70

28.70

30.40

33.40

36.40

max

6

8

10

12

14

16

18

20

22

25

30

32

35

38

l₀

公称

4

5

6

8

9

10

12

13

14

17

20

21

23

25

min

3.3

4.3

5.3

7.1

8.1

9.1

10.9

11.9

12.9

15.9

18.7

19.7

21.7

23.7

max

4.7

5.7

6.7

8.9

9.9

10.9

13.1

14.1

15.1

18.1

21.3

22.3

24.3

26.3

l

公称

40

45

50

(55)

60

(65)

70

(75)

80

(85)

90

100

120

min

38.40

43.40

48.40

53.10

58.10

63.10

68.10

73.10

78.10

82.80

87.80

97.80

117.80

max

40

45

50

55

60

65

70

75

80

85

90

100

120

l₀

公称

26

30

33

36

40

43

46

50

52

56

60

66

80

min

24.7

28.7

31.4

34.4

38.4

41.4

44.4

48.4

50.1

54.1

58.1

64.1

78.1

max

27.3

31.3

34.6

37.6

41.6

44.6

47.6

51.6

53.9

57.9

61.9

67.9

81.9

注：尽可不采用括号内的规格。

质量                                                                                                                               kg

公称直径/mm

2

2.5

3

3.5

4

4.5

5

5.5

6

7

8

10

公称长度/mm

每1000件钢制品的质量 ≈

6

0.20

0.33

8

0.24

0.39

0.60

0.88

10

0.28

0.46

0.69

1.01

12

0.31

0.52

0.77

1.11

1.54

14

0.36

0.58

0.86

1.24

1.70

16

0.40

0.65

0.96

1.36

1.86

2.41

18

0.70

1.03

1.47

2.00

2.58

3.29

20

0.77

1.12

1.60

2.16

2.78

3.54

22

0.83

1.22

1.72

2.32

2.99

3.79

25

0.92

1.33

1.88

2.52

3.24

4.10

5.03

5.99

30

1.55

2.19

2.92

3.74

4.70

5.76

6.85

32

2.31

3.08

3.95

4.96

6.07

7.21

35

2.49

3.31

4.24

5.31

6.49

7.72

38

2.67

3.54

4.53

5.66

6.91

8.22

40

2.80

3.71

4.74

5.92

7.22

8.58

12.22

16.56

45

4.07

5.19

6.47

7.88

9.36

13.29

17.97

50

4.46

5.69

7.08

8.61

10.22

14.47

19.51

55

4.86

6.19

7.69

9.34

11.09

15.65

21.06

60

5.22

6.65

8.24

10.00

11.87

16.73

22.46

65

5.61

7.14

8.85

10.73

12.73

17.91

24.01

70

6.01

7.64

9.46

11.46

13.60

19.09

25.55

42.40

75

8.10

10.01

12.12

14.38

20.16

26.96

44.63

80

8.64

10.68

12.91

15.32

21.45

28.64

47.28

85

9.10

11.23

13.57

16.10

22.52

30.05

49.51

90

11.79

14.24

16.89

23.59

31.45

51.74

100

13.00

15.69

18.61

25.95

34.54

56.62

120

18.47

21.90

30.46

40.45

65.96
