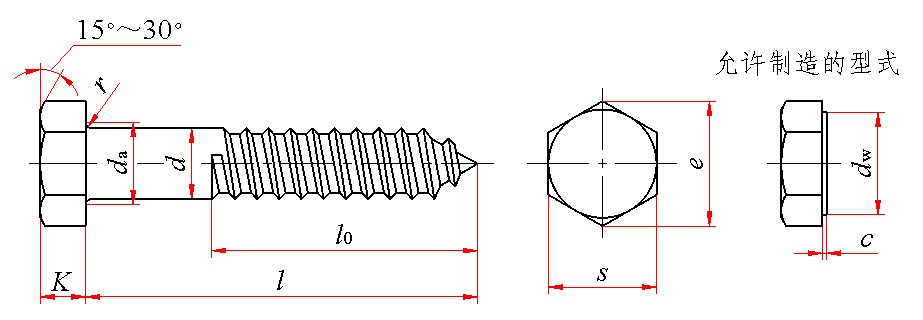

木螺钉

标记示例：

公称直径10mm、长度100mm、材料为Q215、不经表面处理的六角头木螺钉的标记：

木螺钉  GB 102  10×100

d

c

max

d_a

max

d_w

min

e

min

K

r

min

s

l的范围

公称

min

max

公称

min

max

max

min

6

5.7

6

0.5

7.2

8.7

10.89

4

3.62

4.38

0.25

10

9.64

35～65

8

7.64

8

0.6

10.2

11.4

14.20

5.3

4.92

5.68

0.4

13

12.57

40～80

10

9.64

10

0.6

12.2

14.4

17.59

6.4

5.95

6.85

0.4

16

15.57

40～120

12

11.57

12

0.6

14.7

16.4

19.85

7.5

7.05

7.95

0.6

18

17.57

65～140

16

15.57

16

0.8

18.7

22

26.17

10

9.25

10.75

0.6

24

23.16

80～180

20

19.48

20

0.8

24.4

27.7

32.95

12.5

11.6

13.4

0.8

30

29.16

120～250

注：尽可能不采用括号内的规格。

l  的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

l

公称

35

40

50

65

80

100

120

140

160

180

200

(225)

(250)

min

33.40

38.40

48.40

63.10

78.10

97.80

117.80

137.50

157.50

177.50

197.10

222.1

247.1

max

35

40

50

65

80

100

120

140

160

180

200

225

250

l₀

公称

23

26

33

43

52

66

80

93

106

130

133

163

166

min

21.7

24.7

31.4

41.4

50.1

64.1

78.1

90.8

103.8

127.5

130.5

160.5

163.5

max

24.3

27.3

34.6

44.6

53.9

67.9

31.9

95.2

108.2

132.5

135.5

165.5

168.5

 注：尽可能不采用括号内的规格。

质量                                                                                                                            kg

公称直径/mm

6

8

10

12

16

20

公称长度/mm

每1000件钢制品的质量 ≈

35

8.28

40

9.15

17.50

29.13

50

10.79

20.45

33.80

65

13.30

24.94

40.91

59.76

80

29.58

48.23

70.37

134.5

100

57.57

83.92

158.9

120

66.91

97.48

183.4

300.8

140

111.3

208.3

339.7

160

233.3

378.6

180

252.8

409.0

200

455.7

225

493.7

250

552.7
