沉头螺栓

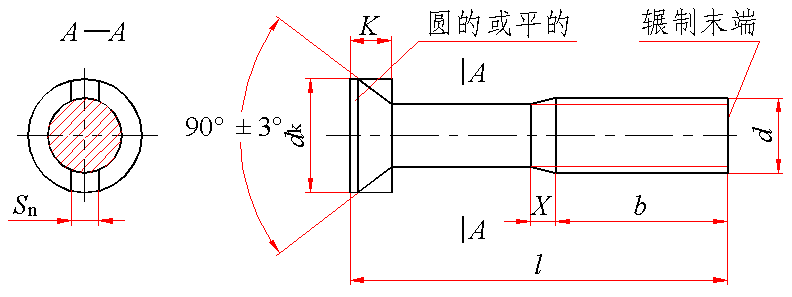

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或等于螺纹大径

标记示例：

螺纹规格d＝M10、公称长度l＝70mm、性能等级为4.8级、不经表面处理的沉头双榫螺栓的标记：

螺栓  GB/T 800  M10×70

螺纹规格

d

b

d_k

S_n

K

X

max

l的范围

max

min

max

min

M6

18

11.05

9.95

3.20

2.80

3.0

2.5

30 ~ 60

M8

22

14.55

13.45

4.20

3.80

4.1

3.2

35 ~ 80

M10

26

17.55

16.45

5.24

4.76

4.5

3.8

40 ~ 80

M12

30

21.65

20.35

5.24

4.76

5.5

4.2

45 ~ 80

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

8g

4.8

C级

1．不经处理；2．氧化；3．镀锌钝化

公称长度l的通用规格系列：                                                                                                      　mm

公称

25

30

35

40

45

50

(55)

60

(65)

70

80

min

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

78.5

max

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

81.5

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

公称长度/mm

每1000件钢制品的质量≈

30

5.71

35

6.57

12.30

40

7.42

13.85

22.09

45

8.28

15.41

24.55

36.71

50

9.14

19.96

27.00

40.27

55

10.00

18.52

29.46

43.83

60

10.85

20.07

31.91

47.39

65

21.63

34.37

50.95

70

23.18

36.83

54.52

80

26.29

41.74

61.64
