开槽球面圆柱头轴位螺钉(GB/T 946—1988)

开槽球面圆柱头轴位螺钉(GB/T 946—1988)

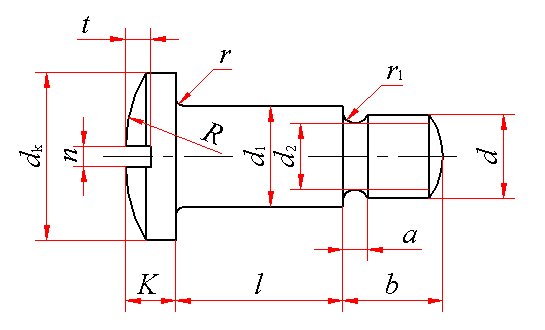

开槽球面圆柱头轴位螺钉(GB/T 946—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

末端按GB 2规定

标记示例：

螺纹规格d＝M5、公称长度l＝10mm、性能等级为4.8级、不经表面处理的开槽球面圆柱头轴位螺钉的标记：

螺钉  GB 946  M5×10

d1按f9制造时应加标记f9：

螺钉  GB 946  M5 f9×10

螺纹规格

d

d1

dk

K

n

t

min

r

min

r1

≤

d2

a

≈

R

≈

b

l的范围

max

min

max

min

max

min

公称

min

max

M1.6

2.48

2.42

3.5

3.2

1.2

1.06

0.4

0.46

0.6

0.6

0.2

0.3

1.1

1

3.5

2.5

1～6

M2

2.98

2.92

4

3.7

1.6

1.46

0.5

0.56

0.7

0.7

0.2

0.3

1.4

1

4

3

1～8

M2.5

3.47

3.395

5

4.7

1.8

1.66

0.6

0.66

0.8

0.9

0.2

0.3

1.8

1

5

3.5

1～8

M3

3.97

3.895

6

5.7

2

1.86

0.8

0.86

1

1

0.2

0.3

2.2

1

6

4

1～10

M4

4.97

4.895

8

7.64

2.8

2.66

1.2

1.26

1.51

1.4

0.4

0.5

3

1.5

8

5

1～10

M5

5.97

5.895

10

9.64

3.5

3.32

1.2

1.26

1.51

1.7

0.4

0.5

3.8

1.5

10

6

1～12

M6

7.96

7.87

12

11.57

4

3.82

1.6

1.66

1.91

2

0.4

0.5

4.5

2

12

8

1～14

M8

9.96

9.87

15

14.57

5

4.82

2

2.06

2.31

2.5

0.4

0.5

6.2

2

15

10

2～16

M10

11.95

11.84

20

19.48

6

5.82

2.5

2.56

2.81

3

0.5

1

7.8

3

20

12

2～20

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

注：① 尽可能不采用括号内的规格。

② 轴位直径d1亦可按f9制造。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

1

1.2

1.6

2

2.5

3

4

5

6

8

10

12

(14)

16

20

min

0.80

1.00

1.40

1.80

2.30

2.80

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

max

1.20

1.40

1.80

2.20

2.70

3.20

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

l公称＋b

基本尺寸

＞3～6

＞6～10

＞10～18

＞18～30

＞30

极限偏差

±0.24

±0.29

±0.35

±0.42

±0.50

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

1

0.10

0.19

0.31

0.48

1.11

2.11

3.64





1.2

0.11

0.20

0.33

0.50

1.14

2.15

3.71





1.6

0.13

0.22

0.35

0.54

1.20

2.23

3.86





2

0.14

0.24

0.38

0.58

1.26

2.32

4.02

8.04

15.30

2.5

0.16

0.27

0.42

0.62

1.33

2.43

4.21

8.34

15.72

3

0.18

0.29

0.45

0.67

1.40

2.53

4.40

8.64

16.15

4

0.21

0.34

0.52

0.76

1.55

2.74

4.78

9.23

17.01

5

0.25

0.40

0.59

0.85

1.70

2.96

5.15

9.83

17.87

6

0.28

0.45

0.67

0.95

1.84

3.17

5.53

10.43

18.73

8



0.55

0.81

1.13

2.14

3.60

6.29

11.62

20.45

10







1.32

2.43

4.02

7.05

12.81

22.17

12











4.45

7.81

14.01

23.88

14













8.57

15.20

25.60

16















16.40

27.32

20

















30.75
