小方头螺栓 B级(GB/T 35—2013)

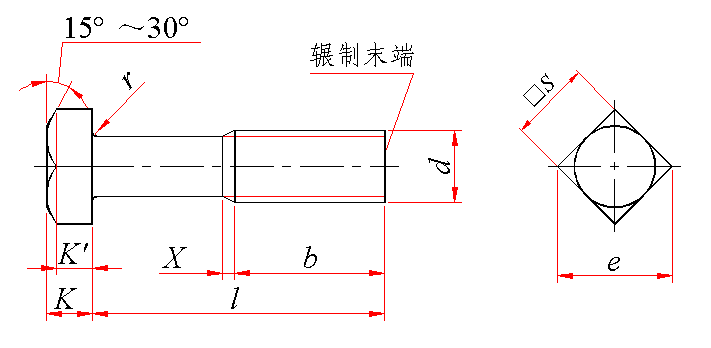

小方头螺栓 B级(GB/T 35—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

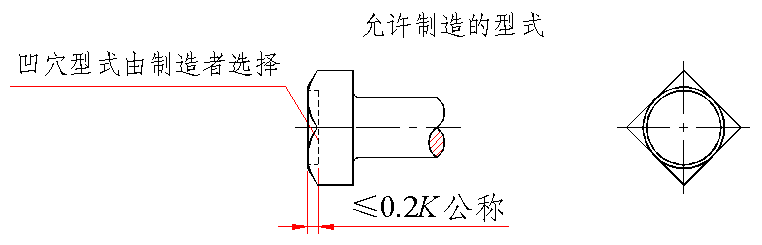

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径
标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为5.8级、不经表面处理的小方头螺栓的标记：螺栓 GB/T 35 M12×80
螺纹规格 d	b			e min	K			K′	r min	S		X max	l的范围
螺纹规格 d	l≤125	125＜l≤200	l＞200	e min	公称	min	max	min	r min	max	min	X max	l的范围
M5	16	—	—	9.93	3.5	3.26	3.74	2.28	0.2	8	7.64	2	20~50
M6	18	—	—	12.53	4	3.76	4.24	2.63	0.25	10	9.64	2.5	30~60
M8	22	28	—	16.34	5	4.76	5.24	3.33	0.4	13	12.57	3.2	35~80
M10	26	32	—	20.24	6	5.76	6.24	4.03	0.4	16	15.57	3.8	40~100
M12	30	36	—	22.84	7	6.71	7.29	4.70	0.6	18	17.57	4.3	45~120
(M14)	34	40	—	26.21	8	7.71	8.29	5.4	0.6	21	20.16	5	55~140
M16	38	44	57	30.11	9	8.71	9.29	6.1	0.6	24	23.16	5	55~160
(M18)	42	48	61	34.01	10	9.71	10.29	6.8	0.8	27	26.13	6.3	60~180
M20	46	52	65	37.91	11	10.65	11.35	7.45	0.8	30	29.16	6.3	65~200
(M22)	50	56	69	42.9	12	11.65	12.35	8.15	0.8	34	33	6.3	70~220
M24	54	60	73	45.5	13	12.65	13.35	8.85	0.8	36	35	7.5	80~240
(M27)	60	66	79	52	15	14.65	15.35	10.25	1	41	40	7.5	90~260
M30	66	72	85	58.5	17	16.65	17.35	11.65	1	46	45	8.8	90~300
M36	78	84	97	69.94	20	19.58	20.42	13.71	1	55	53.5	10	110~300
M42	—	96	109	82.03	23	22.58	23.42	15.81	1.2	65	63.1	11.3	130~300
M48	—	108	121	95.05	26	25.58	26.42	17.91	1.6	75	73.1	12.5	140~300
技术条件		材料	螺纹公差		机械性能等级					产品等级		表面处理
技术条件		钢	6g		d≤39：5.8、8.8；d＞39：按协议					B级		1．不经处理；2．镀锌钝化
