动静压润滑轴承设计实例
动静压润滑轴承设计实例
动静压润滑轴承设计实例 |
||||
---|---|---|---|---|
动静压润滑轴承设计具有静压润滑轴承和动压润滑轴承设计的全部特点,即不但要设计静压油路系统与节流器,而且要在封油面处满足动压轴承的要求。 动静压润滑轴承的设计参数选择,可根据本章“轴承主要参数的选择”一节中的建议选取。静压油路与节流器的参数根据本章“液体静压轴承的结构设计”一节建议选取。 例 设计某磨床的隙缝动静压润滑轴承。 |
||||
计算项目 |
单位 |
计算公式及说明 |
结果 |
|
轴承载荷F |
N |
已 知 |
340 |
|
轴承直径D |
cm |
已 知 |
3 |
|
轴颈转速n |
r/min |
已 知 |
11000 |
|
宽径比B/D |
|
选定(参见本章“轴承主要参数的选择”一节) |
1.0 |
|
半径间隙c |
cm |
选定(参见本章“轴承主要参数的选择”一节) |
0.0022 |
|
轴向封油面长度l1 |
cm |
选定(参见本章“液体静压轴承的结构设计”节) |
0.75 |
|
周向封油面长度lt |
cm |
选定(参见本章“液体静压轴承的结构设计”节) |
0.47 |
|
相对间隙ψ |
|
|
0.00147 |
|
角速度ω |
1/s |
ω=2πn/60 |
1152 |
|
平均压强pm |
N/cm2 |
|
37.8 |
|
润滑油牌号 |
|
预选(参见本章“润滑油的选择”一节) |
HU-22 |
|
平均油温tm |
℃ |
预选(参见本章“轴承主要参数的选择”一节) |
50 |
|
在tm下油黏度η |
Pa·s |
见图1 |
19×10-4 |
|
油腔数Ns |
|
选定(参见本章“径向液体静压轴承结构、特点”一节) |
8 |
|
|
|
选定(参见本章“液体静压轴承计算的基本公式”一节) |
0.58 |
|
功耗比Kn |
|
选定(参见本章“液体静压轴承计算的基本公式”一节) |
3 |
|
缝隙宽、间隙等Zs |
cm |
选定(参见本章“液体静压轴承计算的基本公式”一节) |
0.003 |
|
最大位移率εmax |
|
选定(参见本章“液体静压轴承计算的基本公式”一节) |
0.3 |
|
|
|
见图2 |
0.28 |
|
供油压力ps |
Pa |
|
1.4×106 |
|
|
|
见图3 |
2.2 |
|
流量Q |
L/min |
|
1.0 |
|
泵功耗Np |
kW |
Np=psQ |
0.023 |
|
摩擦数Cf |
|
见图4 |
0.98 |
|
摩擦力矩Ft |
|
Ft=CfηD2Bω×10-6 |
0.06 |
|
摩擦功耗Nf |
kW |
Nf=Ftω |
0.07 |
|
总功耗N |
kW |
N=Np+Nf |
0.093 |
|

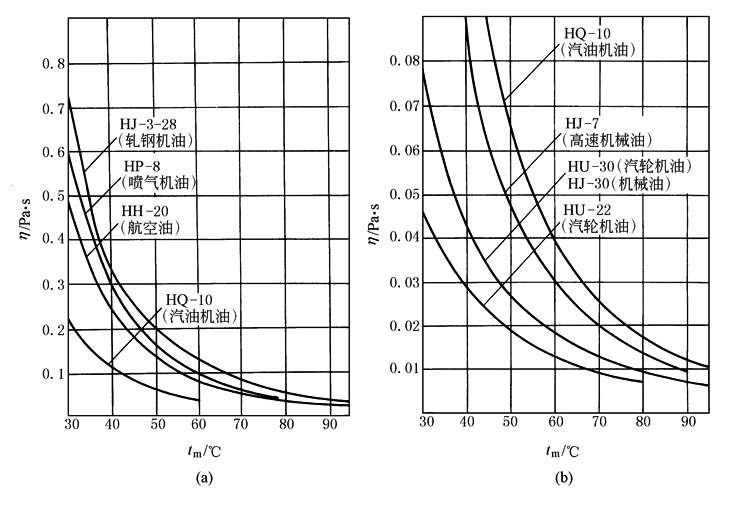

图1 润滑油的黏度-温度曲线 |
||||

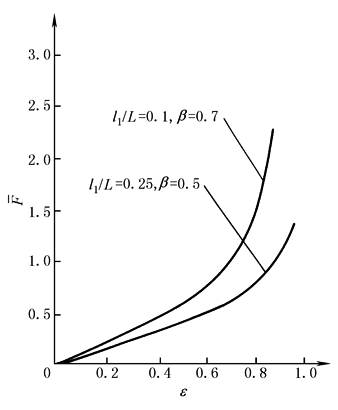

图2 隙缝式动静压润滑 轴承承载曲线(K=1.0) |

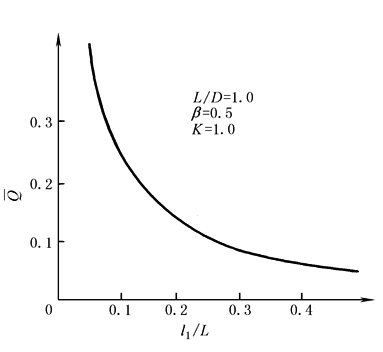

图3 隙缝式动静压润滑轴承流量曲线 |
|||

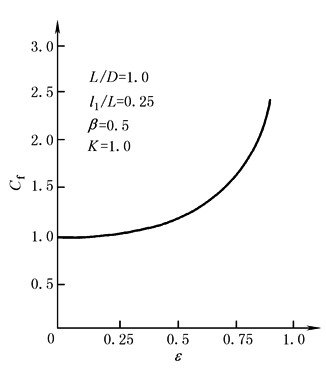

图4 隙缝式动静压润滑轴承摩擦力矩曲线 |
