稀油集中润滑系统的主要设备

稀油集中润滑系统分页导航

本页导航 广告链接

稀油集中润滑系统的主要设备

润滑油泵及润滑油泵装置

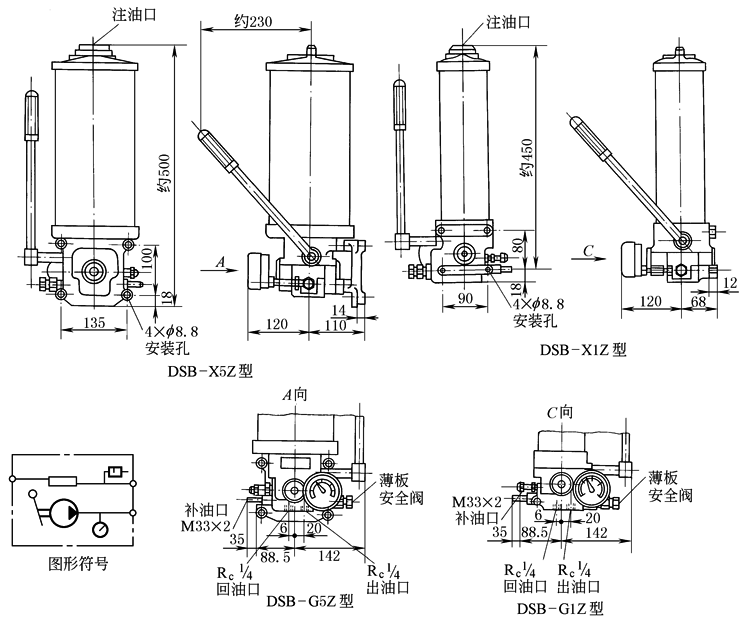

DSB型手动润滑油泵

DSB型手动润滑油泵
本泵与递进式分配器组合，可用于给油频率较少的递进式集中润滑系统，或向小型机器的各润滑点供油	型号	①	DSB-X1Z
	型号	②	DSB-X5Z
	每往复一次的给油量 /mL		2.6
	最大使用压力 /MPa		10
	薄板安全阀爆破压力 /MPa		10
	储油器容积 /L		① 1.5
	储油器容积 /L		② 5
	润滑油黏度 /mm²·s^-¹		22~ 460
	质量 /kg		① 9.5
	质量 /kg		② 24
	生产厂：太原市兴科机电研究所

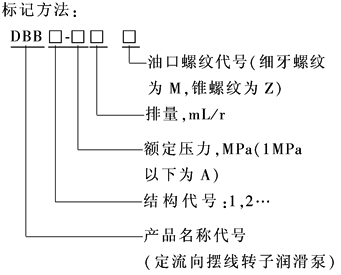

DBB型定流向摆线转子润滑泵性能参数(JB/T8376-1996)

DBB型定流向摆线转子润滑泵性能参数(JB/T 8376—1996)
公称排量 /mL·r^-¹	公称转速 /r·min^-¹	额定压力 /MPa	自吸性 /kPa	容积效率 /%	噪声 /dB(A)	清洁度 /mg	适用范围
≤4	1000	0.4	≥12	≥80	≤62	≤80	以精制矿物油为介质的润滑泵
6~12		0.6	≥16	≥85	≤65	≤80
16~32		0.8	≥20	≥90	≤72	≤100
40~63		1.0	≥20	≥90	≤75	≤100
注：1．清洁度是指每台液压泵内部污染物许可残留量，可按JB/T 7858《液压元件清洁度评定方法及液压元件清洁度指标》。 2．生产厂有太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所。

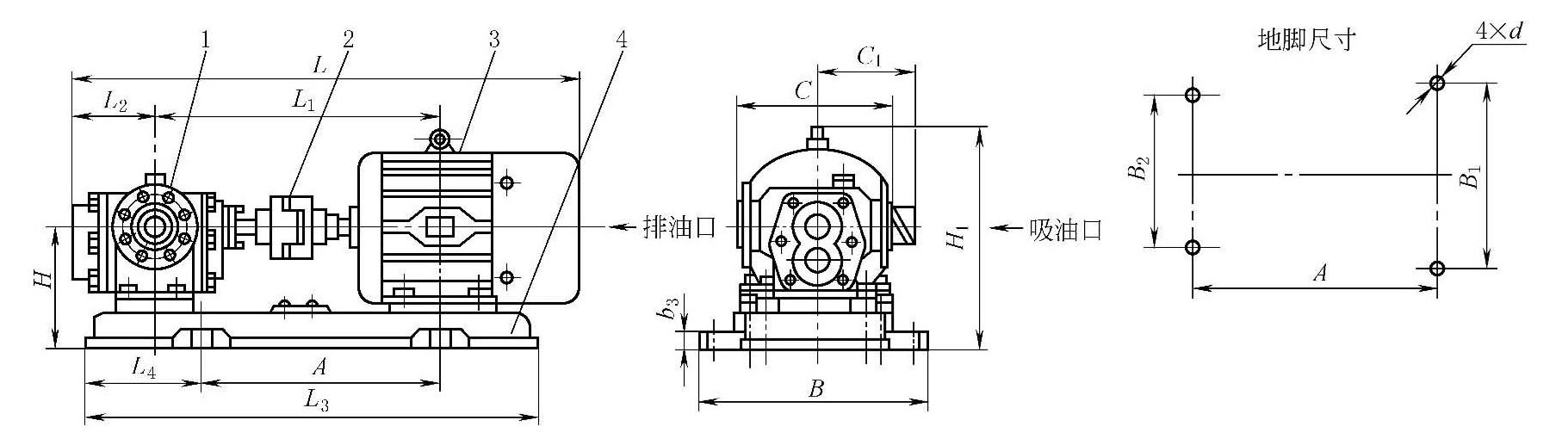

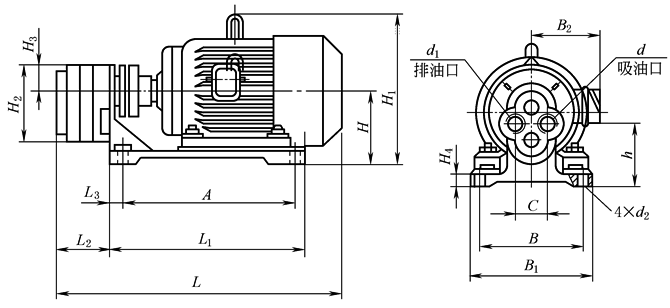

卧式齿轮油泵装置(JB/ZQ4590-2006)

卧式齿轮油泵装置(JB/ZQ 4590—2006)
外形图	标记示例：公称流量125L/min的卧式齿轮油泵装置，标记为 WBZ2-125 齿轮油泵装置JB/ZQ 4590—2006 适用于黏度值32~460mm²/s 的润滑油或液压油，温度50℃±5℃
参数、外形尺寸 /mm	型号	公称压力 /MPa			齿轮油泵									电动机									质量 /kg
	型号	公称压力 /MPa			型号			公称流量 /L·min^-¹			吸入高度 /mm			型号			功率 /kW			转速 /r·min^-¹			质量 /kg
	WBZ2-16	0.63			CB-B16			16			500			Y90S-4			1.1			1450			55
	WBZ2-25				CB-B25			25						Y90S-4			1.1			1450			56
	WBZ2-40				CB-B40			40						Y100L1-4			2.2			1420			80
	WBZ2-63				CB-B63			63						Y100L1-4			2.2			1420			100
	WBZ2-100				CB-B100			100						Y112M-4			4			1440			118
	WBZ2-125				CB-B125			125						Y112M-4			4			1440			146
	型号	L ≈	L₁	L₂		L₃	A		B	B₁		B₂ ≈	C	H	H₁ ≈	H₂		H₃	H₄		h	d		d₁	d₂
	WBZ2-16	448	360	76		27	310		160	220		155	50	130	230	128		43	30		109	G³/4		G³/4	15
	WBZ2-25	456	360	84		27	310		160	220		180	50	142	287	128		43			109	G³/4		G³/4	15
	WBZ2-40	514	406	92		25	360		215	250		190	55	162	315	152		50			116	G1		G³/4	15
	WBZ2-63	546	433	104		25	387		244	290		210	55	172	345	152		50			136	G1		G³/4	15
	WBZ2-100	660	485	119		27	433		250	300		210	65	200	383	185		60	40		140	G1¹/4		G1	19
	WBZ2-125	702	500	126		27	448		280	330			65			185		60	40		168	G1¹/4		G1	19
注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东润滑设备有限公司，启东江海液压润滑设备厂，四川川润股份有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司。

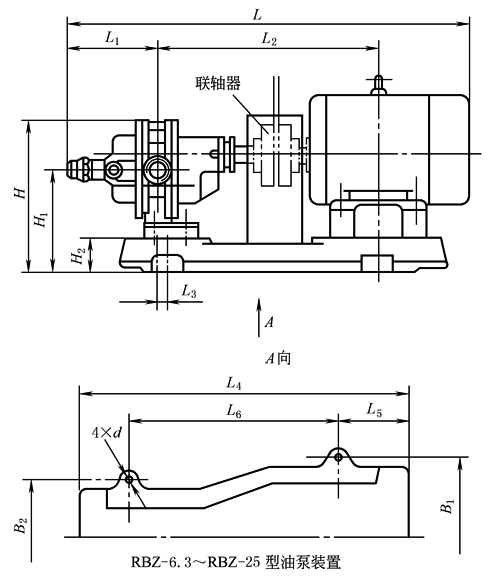

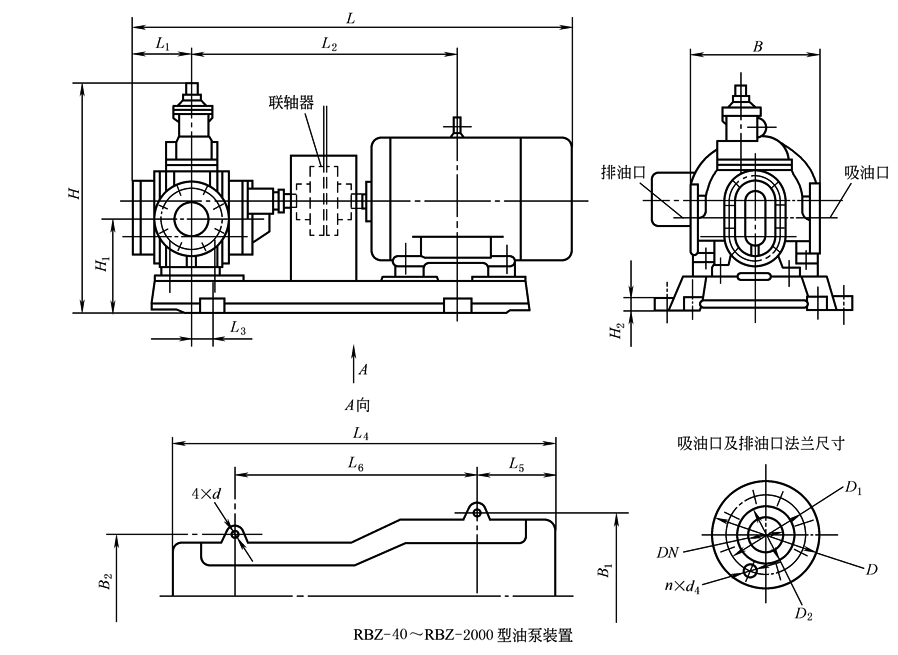

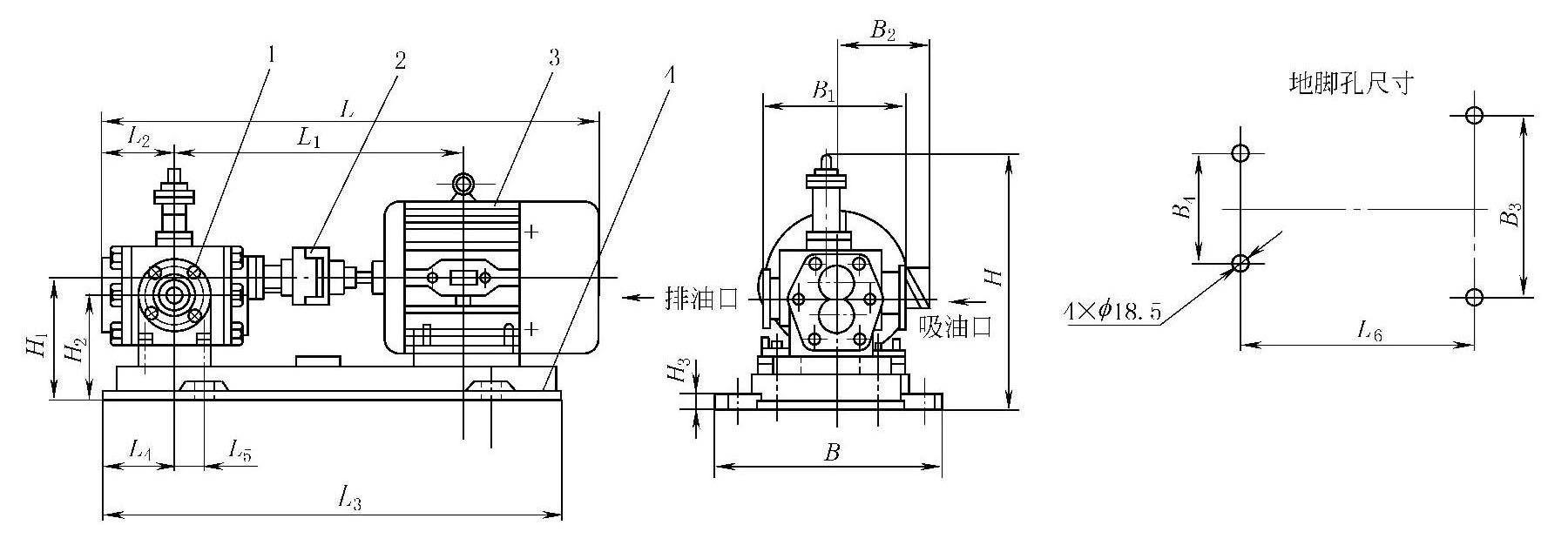

人字齿轮油泵装置(JB/ZQ4588-2006)

人字齿轮油泵装置(JB/ZQ 4588—2006)

																					本装置的吸入高度均为750mm；容积效率均不小于90% 适用于黏度为32~460mm²/s 的润滑油或液压油标记示例：公称流量125L/min的人字齿轮油泵装置，标记为 RBZ-125 齿轮油泵装置 JB/ZQ 4588—2006

表1　　　　　　　　　　　　　　　　　　　　　　RBZ型人字齿轮油泵装置性能与尺寸
型号	公称压力 /MPa		电动机					公称流量 /L·min^-¹		质量 /kg		尺寸/mm
型号	公称压力 /MPa		型号			功率 /kW		公称流量 /L·min^-¹		质量 /kg		L		B		H		L₁	L₂		L₃		L₄		L₅	L₆			B₁	B₂	H₁		H₂	d
RBZ-6.3	0.63 (D)*		Y90S-6			0.75		6.3		77.2		580		95		170		120	304		4		489		130	300			250	180	115		14	11
RBZ-10			Y90S-6			0.75		10		77.2		580		95		170		120	304				489			300					115		14	11
RBZ-16			Y90L-6			1.1		16		62.5		660		110		212		140	354				560			350					140		18	12
RBZ-25			Y90L-6			1.1		25		62.5		660		110		212		140	354				560			350					140		18	12
RBZ-40			Y112M-6			2.2		40		95.5		695		182		372		82	420		13		635		155	400			305	210	162		27	14
RBZ-63			Y112M-6			2.2		63		95.5		695		182		372		82	420		13		635		155	400			305	210	162
RBZ-100			Y132M1-6			5.5		100		118		832		208		425		86	488		18		770		200	470			350	230	180
RBZ-125			Y132M1-6			5.5		125		118		832		208		425		86	488		18		770		200	470			350	230	180
RBZ-160			Y132M2-6			7.5		160		128		985		256		496		113	595		20		860		277	575			400	250	212		30
RBZ-200			Y132M2-6			7.5		200		128		985		256		496		113	595				860		277	575			400	250	212
RBZ-250			Y160M-6			11		250		140		1134		340		590		140	694				1002		208	674			395	310	229			18
RBZ-315			Y160L-6			11		315		206		1152				591		150	707		7		1075		270	700			420		229
RBZ-400			Y180L6			15		400		285		1246				660		162	745		5		1060		210	740			425		273		35
RBZ-500			Y180L6			15		500		285		1246				660		162	745		5		1060		210	740			425		273
RBZ-630			Y200L₁-6			18.5		630		342		1298		360		741		180	789		18		1180		250	780			500	350	285
RBZ-800			Y200L₂-6			22		800		388		1344		380		741		198	826		6		1150		215	820				390	290		40
RBZ-1000			Y225M-6			30		1000		542		1510		380		785		214	896		6		1305		300	890					295
RBZ-1250			Y250M-6			37		1250		634		1595		410		805		214	934		4		1375		300	930					323			22
RBZ-1600			Y280S-8			45		1600		1215		1884		450		883		272	1101.5		10		1642		346	1092			660	540	333		45
RBZ-2000			Y315S-8			55		2000		1368		2025		480		918		272	1152		4		1666		355	1148			730	570	368		45
型号	d₂				d₃				型号																		d₁　d₂
RBZ-6.3	G¹/2				G¹/2				RBZ-40				RBZ-160				RBZ-400					RBZ-1000					法兰连接时，吸油口和排油口尺寸见表2
RBZ-10	G¹/2				G¹/2				RBZ-63				RBZ-200				RBZ-500					RBZ-1250					法兰连接时，吸油口和排油口尺寸见表2
RBZ-16	G³/4				G³/4				RBZ-100				RBZ-250				RBZ-630					RBZ-1600					法兰连接时，吸油口和排油口尺寸见表2
RBZ-25	G³/4				G³/4				RBZ-125				RBZ-315				RBZ-800					RBZ-2000					法兰连接时，吸油口和排油口尺寸见表2
注：1．(D)*为压力等级代号。 2．生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润液设备有限公司，温州市龙湾润滑液压设备厂，四川川润股份有限公司，启东中冶润滑设备有限公司。
表2　　　　　　　　　　　　RBZ(RCB)40~RBZ(RCB)2000型人字齿轮油泵装置(人字齿轮油泵)吸油口、排油口尺寸　　　　　　　　　mm
名称		尺寸		油泵型号
				RCB-40 RCB-63			RCB-100 RCB-125				RCB-160 RCB-200				RCB-250 RCB-315					RCB-400 RCB-500 RCB-630				RCB-800 RCB-1000				RCB-1250 RCB-1600				RCB-2000
				泵装置型号
				RBZ-40 RBZ-63			RBZ-100 RBZ-125				RBZ-160 RBZ-200				RBZ-250 RBZ-315					RBZ-400 RBZ-500 RBZ-630				RBZ-800 RBZ-1000				RBZ-1250 RBZ-1600				RBZ-2000
排油口		DN		32			50				65				80					100				125				150				200
		D		140			165				185				200					220				250				285				340
		D₁		100			125				145				160					180				210				240				295
		D₂		78			100				120				135					155				185				210				265
		n		4			4				4				4					8				8				8				8
		d₄		18			18				18				18					18				18				23				23
吸油口		DN		40			65				80				100					125				150				200				250
		D		150			185				200				220					250				285				340				395
		D₁		110			145				160				180					210				240				295				350
		D₂		85			120				135				155					185				210				265				320
		n		4			4				4				8					8				8				8				12
		d₄		18			18				18				18					18				23				23				23
注：1．连接法兰按JB/T 81—1994凸面板式平焊钢制管法兰(PN＝1MPa)的规定。 2．RCB为人字齿轮油泵；RBZ为人字齿轮油泵装置。

斜齿轮油泵与装置(JB/T2301-1999)

斜齿轮油泵与装置(JB/T 2301—1999)
斜齿轮油泵及装置、带安全阀斜齿轮油泵及装置的参数、型式及尺寸
类别	斜齿轮油泵及装置
参数	斜齿轮油泵																										斜齿轮油泵装置
	型号	公称流量 /L·min^-1				公称压力 /MPa							容积效率 /%					吸入高度 /mm				质量 /kg					型号						电动机																		质量 /kg
	型号	公称流量 /L·min^-1				公称压力 /MPa							容积效率 /%					吸入高度 /mm				质量 /kg					型号						型号						功率/kW					转速 /r·min^-1							质量 /kg
	XB-250	250				0.63							≥90					≥500				60					XBZ-250						Y132M-4-B3						7.5					1440							190
	XB-400	400																				72					XBZ-400						Y160M-4-B3						11					1440							255
	XB-630	630																				102					XBZ-630						Y180M-4-B3						18.5					1460							396
	XB-1000	1000																				122					XBZ-1000						Y200L-4-B3						30					1470							484

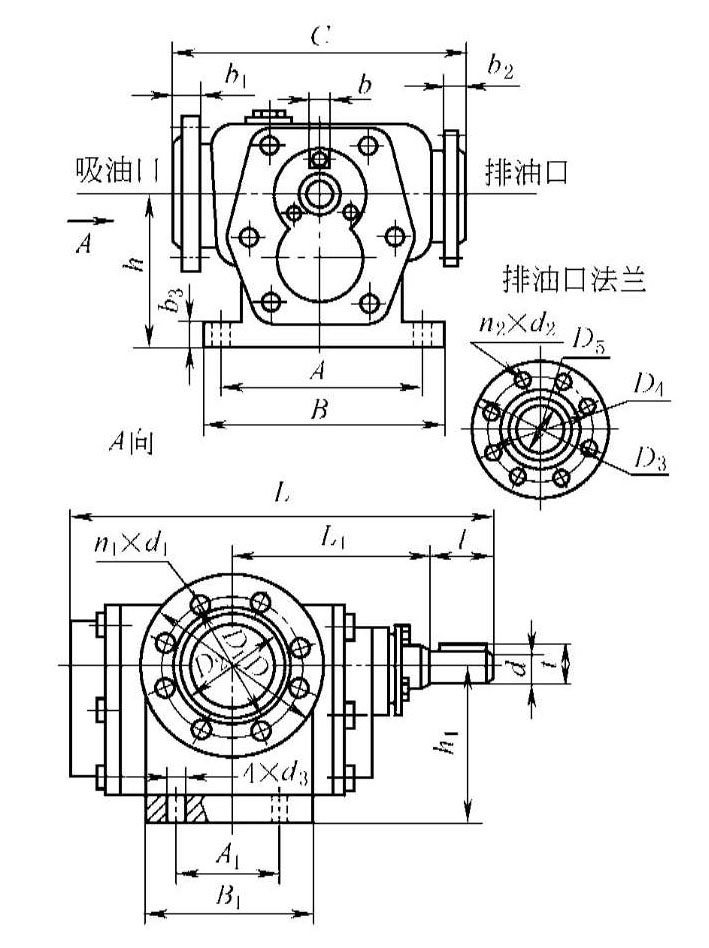

XB 型斜齿轮油泵型式与尺寸 /mm
	型号			d				d₃				h				h₁				b			b₃				A				A₁				B			B₁					C					L					L₁
	XB-250			28				19				155				155				8			22				210				80				260			130					300					364					186.5
	XB-400			28				19				155				155				8			22				210				130				260			180					300					448					215
	XB-630			40				24				190				175				12			28				230				115				290			175					370					486					234
	XB-1000			40				24				190				175				12			28				230				155				290			215					370					580					281
	型号			l			t				吸油口法兰																					排油口法兰
	型号			l			t				DN₁				D			D₁			D₂		n₁			d₁			b₁			DN₂				D₃		D₄				D₅					n₂			d₂					b₂
	XB-250			45			31				80				195			160			135		4			18			22			65				180		145				120					4			18					20
	XB-400			70			43.5				80				195			160			135		4			18			22			65				180		145				120					4			18					20
	XB-630										125				245			210			185		8			18			24			100				215		180				155					8			18					22
	XB-1000										125				245			210			185		8			18			24			100				215		180				155					8			18					22
XBZ 型斜齿轮油泵装置型式与尺寸 /mm	1—XB型斜齿轮油泵；2—联轴器；3—Y系列电动机；4—底座
	型号		H		H₁≈					A				B			B₁				B₂			C			C₁≈			d				b₃			L≈				L₁				L₂≈				L₃					L₄
	XBZ-250		214		397					460				470			420				380			300			210			19				30			920				511.5				133.5				810					168.5
	XBZ-400		260		480					525				540			480				380			300			255			19							1075				585				163				900					205
	XBZ-630		290		525					570				565			505				420			370			285			24							1183				670				182				1040					235
	XBZ-1000		295		555					650				650			590				420			370			310			24				35			1414				762				229				1160					252
类别	带安全阀斜齿轮油泵及装置
参数	斜齿轮油泵																											斜齿轮油泵装置
	型号		公称流量 /L·min^-1						公称压力 /MPa						容积效率 /%				吸入高度 mm						质量 /kg			型号						电动机																		质量 /kg
	型号		公称流量 /L·min^-1						公称压力 /MPa						容积效率 /%				吸入高度 mm						质量 /kg			型号						型号						功率 /kW						转速 /r·min^-1						质量 /kg
	XB1-160		160						0.63						≥90				≥500						50			XBZ1-160						Y132M-4-B3						7.5						1440						190
	XB1-200		200																						60			XBZ1-200						Y132M-4-B3						7.5						1440						190
	XB1-250		250																						76			XBZ1-250						Y160M-4-B3						11						1460						259
	XB1-315		315																						78			XBZ1-315						Y160M-4-B3						11						1460						261
	XB1-400		400																						98.5			XBZ1-400						Y160L-4-B3						15						1460						302
	XB1-500		500																						100			XBZ1-500						Y160L-4-B3						15						1460						303

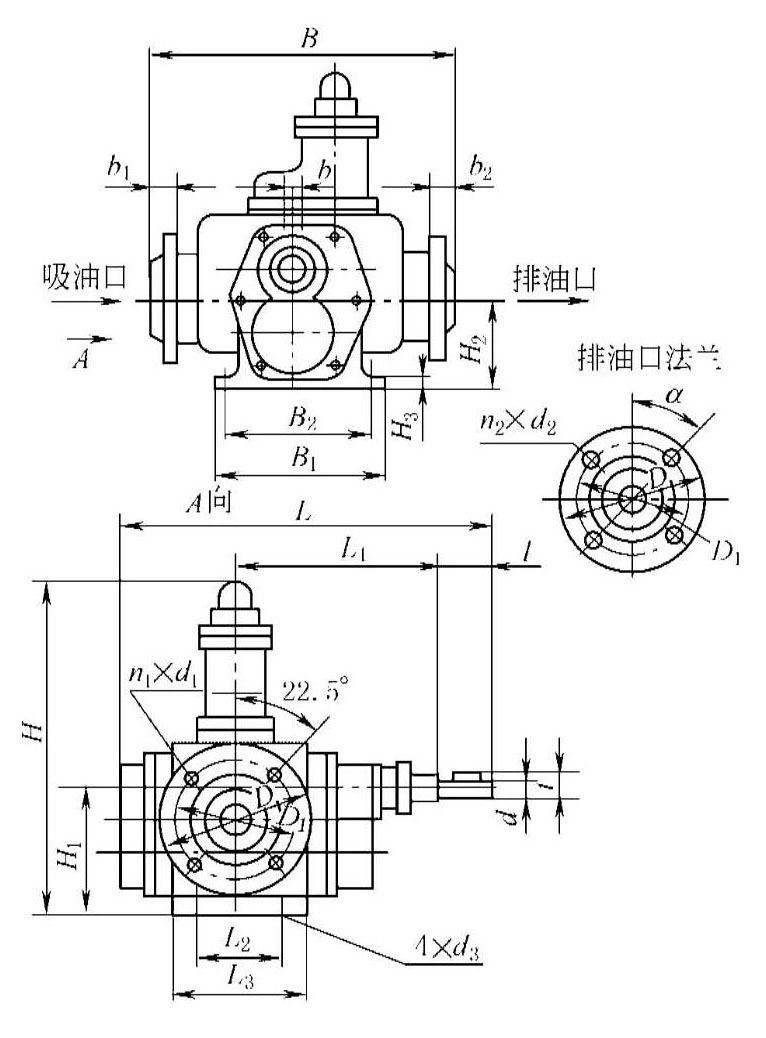

带安全阀斜齿轮油泵型式与尺寸 /mm

	型号	d		l				d₃			H			H₁			H₂			H₃			L			L₁			L₂			L₃			B			B₁			B₂			b
	XB1-160	22		50				18			450			164			142			20			350			172			90			140			256			240			200			6
	XB1-200
	XB1-250	25		60							480			181			155			22			380			185			110			160			340			250			210			8
	XB1-315
	XB1-400	28		60				20			510			198			168			25			425			210			130			180						260						8
	XB1-500
	型号	t				吸油口法兰																			排油口法兰
						DN			D			D₁			d₁			n₁			b₁				DN			D			D₁			d₂			n₂			b₂			α
	XB1-160	24.5				80			200			160			17.5			8			20				65			185			145			17.5			4			20			45°
	XB1-200
	XB1-250	28				100			220			180									22				80			200			160						8						22.5°
	XB1-315
	XB1-400	31				125			250			210									24				100			220			180									22
	XB1-500
带安全阀斜齿轮油泵装置型式与尺寸 /mm	1—XB1型斜齿轮油泵；2—联轴器；3—Y系列电动机；4—底座
	型号		H		H₁		H₂			H₃			L			L₁			L₂			L₃		L₄			L₅			L₆			B			B₁			B₂			B₃			B₄
	XBZ1-160		510		234		212			25			962			508			129			830		145			55			400			410			256			210			360			320
	XBZ1-200																		141
	XBZ1-250		554		255		229			30			977			579			141			935		155			45			500			480			340			255			430			330
	XBZ1-315																		148
	XBZ1-400		625		303		273						1187			644			141			1020		160			40			600
	XBZ1-500																		156
注：斜齿轮油泵及装置生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原宝太润液设备有限公司，太原市兴科机电研究所。

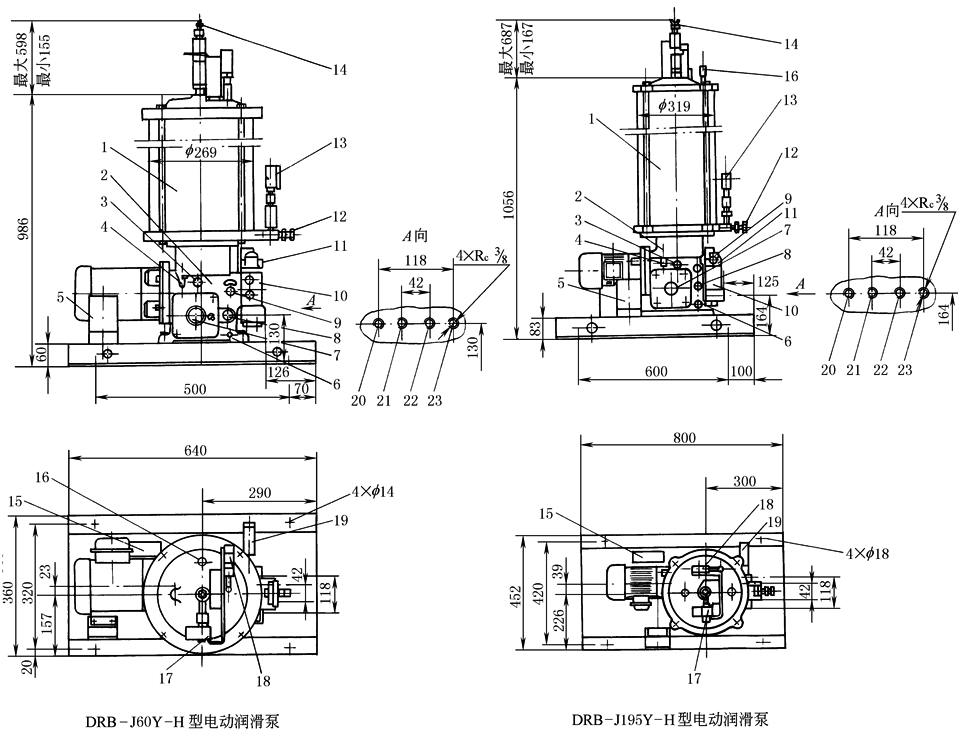

电动润滑泵(JB/ZQ4558-1997)

电动润滑泵(JB/ZQ 4558—1997)
1—储油器；2—泵体；3—放气塞；4—润滑油注入口；5—接线盒；6—放油螺塞R¹/4；7—油位计；8—润滑油补给口M33×2-6g； 9—液压换向阀调节螺栓；10—液压换向阀；11—安全阀；12—排气阀(出油口)；13—压力表；14—排气阀(储油器活塞下部空气)； 15—蓄能器；16—排气阀(储油器活塞上部空气)；17—储油器低位开关；18—储油器高位开关；19—液压换向阀限位开关； 20—管路Ⅰ出油口R_c³/8；21—管路Ⅰ回油口R_c³/8；22—管路Ⅱ回油口R_c³/8；23—管路Ⅱ出油口R_c³/8
电动润滑泵参数
型号	公称流量 /mL·min^-¹	公称压力 /MPa	转速 /r·min^-¹	储油器容积 /L	减速器润滑油量 /L	电动机功率 /kW	减速比	配管方式	蓄能器容积 /mL	质量 /kg	适用范围： 1.双线式喷射集中润滑系统中的电动润滑泵 2.黏度值不小于120mm²/s的润滑油
DRB-J60Y-H	60	10(J)	100	16	1	0.37	1∶15	环式	50	140
DRB-J195Y-H	195	10(J)	75	26	2	0.75	1∶20	环式	50	210
注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原宝太润液设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，启东中冶润滑设备有限公司。

电动喷油泵装置(JB/ZQ4706-2006)

电动喷油泵装置(JB/ZQ 4706—2006)

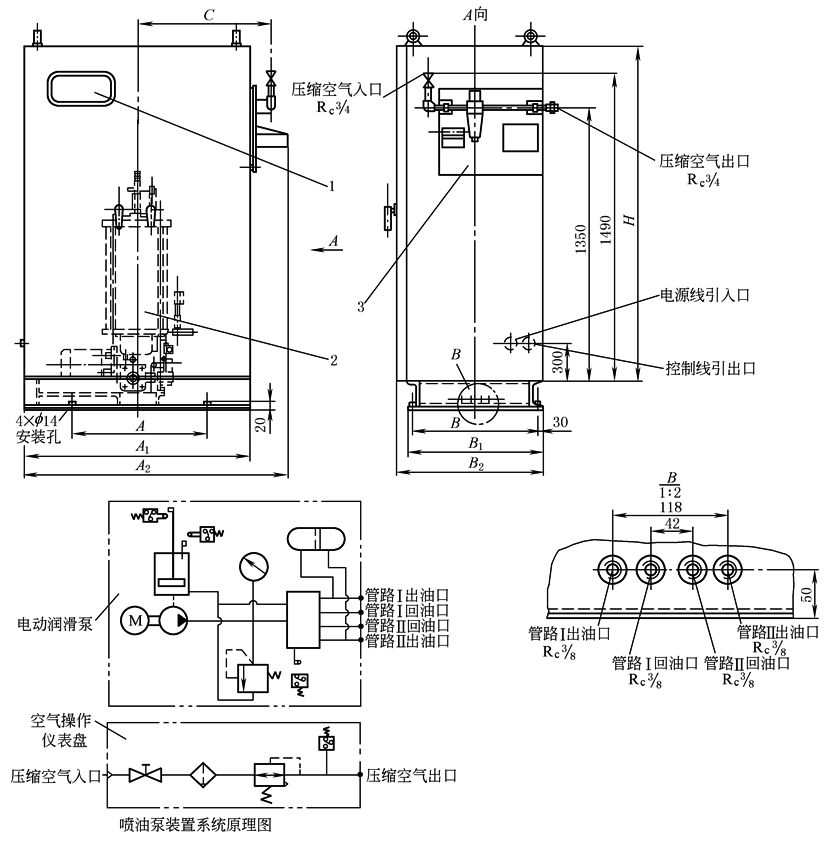

装置简图、系统原理图	1—电气装置；2—DRB-J60Y-H电动润滑泵；3—空气操作仪表盘标记示例：公称压力10MPa，公称流量60mL/min，配管方式为环式的喷油泵装置，标记为 PBZ-J60H喷油泵装置JB/ZQ 4706—2006
参数、外形尺寸 /mm	型号	公称流量 /mL·min^-¹	公称压力 /MPa	转速 /r·min^-¹	储油器容积 /L	电动机功率 /kW	减速比	配管方式	蓄能器容积 /mL	输入空气压力 /MPa	空气耗量 /L·min^-¹		质量 /kg
	PBZ-J60H	60	10(J)	100	16	0.37	1∶15	环式	50	0.8~1	1665		314
	PBZ-J195H	195	10(J)	75	25	0.75	1∶20	环式	50	0.8~1	2665		400
	型号	A	A₁	A₂	B	B₁	B₂	C	H	压缩空入口		压缩空气出口
	PBZ-J60H	600	1000	1165	550	610	650	558.4	1650	R_c³/4		R_c³/4
	PBZ-J195H	800	1260	1410	642	702	742	724.4	1760	R_c1		R_c1
注：1．本装置为双线式喷射润滑系统：使用空气压力0.8~1MPa；适用于黏度不小于120mm²/s的润滑油；使用电压380V、50Hz。 2．生产厂有太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。
