稀油集中润滑系统的主要设备

辅助装置及元件

列管式油冷却器(JB/T7356-2005)

列管式油冷却器(JB/T 7356—2005)
GLC、GLL型列管式冷却器适用于冶金、矿山、电力、化工、轻工等行业的稀油润滑装置、液压站和液压设备中，将热工作油冷却到要求的温度。GLL5、GLL6、GLL7系列具有立式装置。
表1　　　　　　　　　　　　　　　　　　　　　　　列管式油冷却器系列的基本参数与特点
型号	公称压力 /MPa			公称冷却面积/m²																									工作温度 /℃			工作压力 /MPa				油水流量比				黏度^①				换热系数 /［kcal/(m² ·h·℃)］						特点
GLC1	0.63(D) 1(F) 1.6(W)			0.4		0.6				0.8			1			1.2			—			—				—			≤100水温≤30			≤1.6 (一般工作压力≤1)				1∶1				≤100 mm²/s				＞300						产品体积小、重量轻，冷却效果好，便于维护检修			换热管采用紫铜翅片管，水侧通道为双管程填料函浮动管板式
GLC2				1.3		1.7				2.1			2.6			3			3.6			—				—
GLC3				4		5				6			7			8			9			10				11
GLC4				13		15				17			19			21			23			25				27
GLC5				30		34				37			41			44			47			50				54
GLC6				55		60				65			70			75			80			85				90
GLL3	0.63(D) 1(F)			4		5				6			7			—			—			—				—										1∶1.5				10~460 mm²/s				＞200									换热管采用裸(光)管，水侧通道为双管程或四管程填料函浮动管板式
GLL4				12		16				20			24			28			—			—				—
GLL5				35		40				45			50			60			—			—				—
GLL6				80		100				120			—			—			—			—				—
GLL7				160		200				—			—			—			—			—				—
① 适用润滑油的黏度值。注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，福建省泉州市江南冷却器厂，常州市华立液压润滑设备有限公司，四川川润股份有限公司，四平维克斯换热设备有限公司，风凯换热器制造(常州)有限公司，上海润滑设备厂，启东中冶润滑设备有限公司。

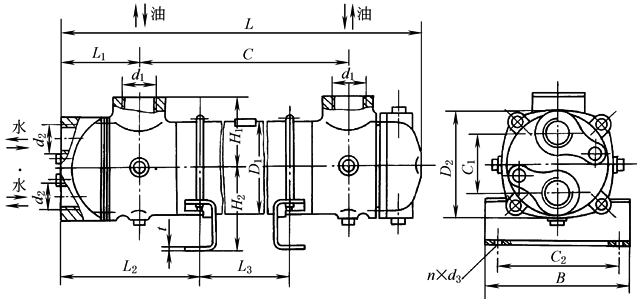

表2　　　　　　　　　　　　　　　　　　　　　　GLC 型列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　　　mm
标记示例：公称冷却面积0.3m²，公称压力1.0MPa，换热管型式为翅片管的列管式油冷却器，标记为 GLC1-0.3/1.0　冷却器　JB/T 7356—2005
型号		L					C					L₁			H₁					H₂			D₁				D₂				C₁		C₂		B			L₂		L₃		t					n×d₃				d₁			d₂			质量 /kg
GLC1-0.4/× GLC1-0.6/× GLC1-0.8/× GLC1-1/× GLC1-1.2/×		370 540 660 810 940					240 405 532 665 805					67			60					68			78				92				52		102		132			115		145 310 435 570 715		2					4×Φ 11				G1			G³/4			8 10 12 13 15
GLC2-1.3/× GLC2-1.7/× GLC2-2.1/× GLC2-2.6/× GLC2-3/× GLC2-3.5/×		560 690 820 960 1110 1270					375 500 635 775 925 1085					98			85					93			120				137				78		145		175			172		225 350 485 630 780 935		2					4×Φ 11				G1			G1			19 21 25 29 32 36
GLC3-4/× GLC3-5/× GLC3-6/× GLC3-7/×		840 990 1140 1310					570 720 870 1040					152			125					158			168				238				110		170		210			245		380 530 680 850		10					4×Φ 15				G1¹/2			G1¹/4			74 77 85 90
GLC3-8/× GLC3-9/× GLC3-10/× GLC3-11/×		1470 1630 1800 1980					1200 1360 1530 1710					152			125					158			168				238				110		170		210			245		1010 1170 1340 1520		10					4×Φ 15				G2			G1¹/2			96 105 110 118
GLC4-13/× GLC4-15/×		1340 1500					985 1145					197			160					208			219				305				140		270		320			318		745 905		12					4×Φ 19				G2B			G2			152 164
GLC4-17/× GLC4-19/× GLC4-21/× GLC4-23/× GLC4-25/× GLC4-27/×		1660 1830 2010 2180 2360 2530					1305 1475 1655 1825 2005 2175					197			160					208			219				305				140		270		320			318		1065 1235 1415 1585 1765 1935		12					4×Φ 19				G2			G2			175 188 200 213 225
GLC5-30/× GLC5-34/× GLC5-37/× GLC5-41/× GLC5-44/× GLC5-47/× GLC5-51/× GLC5-54/×		1932 2152 2322 2542 2712 2872 3092 3262					1570 1790 1960 2180 2350 2510 2730 2900					202			200					234			273				355				180		280		320			327		1320 1540 1710 1930 2100 2260 2480 2650		12					4×Φ 23				G2			G2¹/2			— — — — — — — —
GLC6-55/× GLC6-60/× GLC6-65/× GLC6-70/× GLC6-75/× GLC6-80/× GLC6-85/× GLC6-90/×		2272 2452 2632 2812 2992 3172 3352 3532					1860 2040 2220 2400 2580 2760 2940 3120					227			230					284			325				410				200		300		390			362		1590 1770 1950 2130 2310 2490 2670 2850		12					4×Φ 23				G2¹/2			G3			— — — — — — — —
注：×为标注公称压力值。

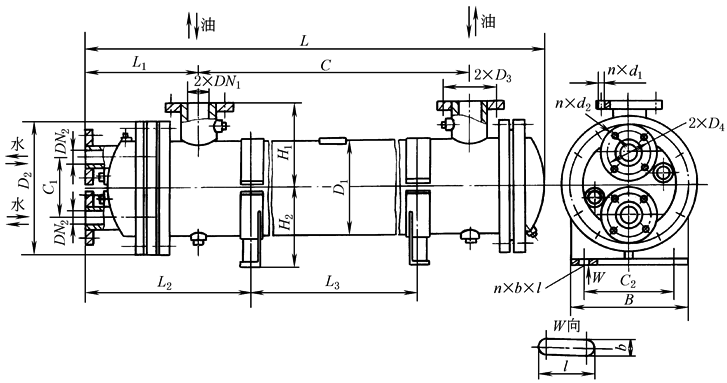

表3　　　　　　　　　　　　　　　　　　　　　GLL 型卧式列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm
标记示例：公称冷却面积60m²，公称压力0.63MPa，换热管为裸管，水侧通道为四管程(S)的立式(L)列管式油冷却器，标记为 GLL5-60/0.63SL　冷却器　JB/T 7356—2005
型号		L			C				L₁		H₁			H₂			D₁				D₂				C₁			C₂			B		L₂			L₃			D₃		D₄		n×d₁			n×d₂			n×b×l				DN₁		DN₂		质量 /kg
GLL3-4/××		1165			682				265		190			210			219				310				140			200			290		367			485			100		100		4×Φ 18			4×Φ 18			4×20×28				32		32		143
GLL3-5/××		1465			982																															785			100														32				168
GLL3-6/××		1765			1282																															1085			110														40				184
GLL3-7/××		2065			1512																															1385			110														40				220
GLL4-12/××		1555			860				345		262			262			325				435				200			300			370		497			660			145		145		4×Φ 18			4×Φ 18			4×20×28				65		65		319
GLL4-16/××		1960			1365																															1065																					380
GLL4-20/××		2370			1775																															1475																					440
GLL4-24/××		2780			2175				350																											1885			160				8×Φ 17.5										80				505
GLL4-28/××		3190			2585				350																											2295			160														80				566
GLL5-35/××		2480			1692				500		315			313			426				535				235			300			520		730			1232			180		180					8×Φ 18			4×20×30				100		100		698
GLL5-40/××		2750			1962				500																								730			1502			180														100				766
GLL5-45/××		3020			2202				515																								725			1772			210														125				817
GLL5-50/××		3290			2472																															2042																					900
GLL5-60/××		3830			3012																															2582																					1027
GLL6-80/××		3160			2015				700		500			434			616				780				360			750			550		935			1555			295		295		8×Φ 22			8×Φ 23			4×25×32				200		200		1617
GLL6-100/××		3760			2615																															2155																					1890
GLL6-120/××		4360			3215																															2755																					2163
注：1．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。 2．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。

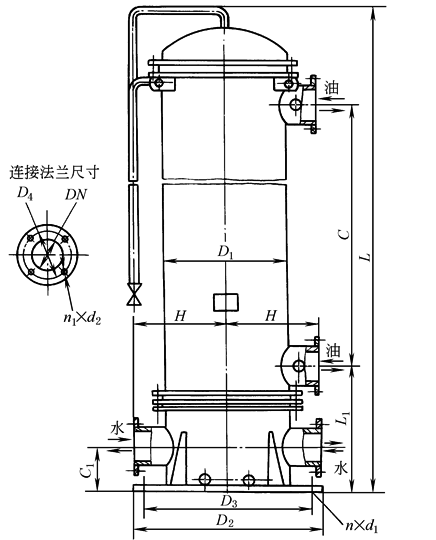

表4　　　　　　　　　　　　　　　　　　　　　　　　　GLL 型立式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm

型号			L					C					L₁					C₁						H						D₁				D₂			D₃				DN				D₄			n×d₁				n₁×d₂				质量 /kg
GLL5-35/××L			2610					1692					470					150						315						426				640			590				80				160			6×Φ 30				4×Φ 18				734
GLL5-40/××L			2880					1962																																	80				160							4×Φ 18				802
GLL5-45/××L			3120					2202																																	100				180							8×Φ 18				853
GLL5-50/××L			3390					2472																																																936
GLL5-60/××L			3930					3012																																																1063
GLL6-80/××L			3255					2015					705					235						500						616				1075			1015				125				210			6×Φ 40				2×Φ 18				1670
GLL6-100/××L			3855					2615																																	125				210							2×Φ 18				1943
GLL6-120/××L			4455					3215																																	150				240							8×Φ 23				2216
GLL7-160/××L			3320					2010					715											602						820				1210			1150				150				240											2768
GLL7-200/××L			3970					2660					715											602						820				1210			1150				200				295											3340
注：1．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。 2．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。

板式油冷却器(JB/ZQ4593-2006)

板式油冷却器(JB/ZQ 4593—2006)
表1　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器基本参数(JB/ZQ 4593—2006)
型号		公称冷却面积 /m²		油流量 /L·min^-¹					进油温度 /℃		出油温度 /℃		油压降 /MPa				进水温度 /℃		水流量 /L·min^-¹								应用
型号		公称冷却面积 /m²		50^# 机械油		28^# 轧钢机油			进油温度 /℃		出油温度 /℃		油压降 /MPa				进水温度 /℃		用50^# 机械油时			用28^#轧钢机油时					应用
BRLQ0.05-1.5 BRLQ0.05-2 BRLQ0.05-2.5 BRLQ0.1-3 BRLQ0.1-5 BRLQ0.1-7 BRLQ0.1-10 BRLQ0.2A-13 BRLQ0.2A-18 BRLQ0.2A-24 BRLQ0.3A-30 BRLQ0.3A-35 BRLQ0.3A-40 BRLQ0.5-60 BRLQ0.5-70 BRLQ0.5-80 BRLQ0.5-120 BRLQ1.0-50 BRLQ1.0-80 BRLQ1.0-100 BRLQ1.0-120 BRLQ1.0-150 BRLQ1.0-180 BRLQ1.0-200 BRLQ1.0-250		1.5 2 2.5 3 5 7 10 13 18 24 30 35 40 60 70 80 120 50 80 100 120 150 180 200 250		20 32 50 80 125 200 250 400 500 600 650 700 950 1100 1300 2100 3000 1000 2100 2500 3000 3500 4000 4500 5000		10 16 25 40 63 100 125 160 250 315 400 500 630 800 1000 1600 2100 715 1600 1800 2100 2500 2850 3150 3500			50		≤42		≤0.1				≤30		16 25 40 64 100 100 200 320 400 500 520 560 800 900 1050 1670 2400 850 1670 2040 2400 2950 3500 3800 4400			8 13 20 32 50 80 100 130 200 250 320 400 500 640 800 1280 1600 570 1280 1440 1600 2400 2600 3000 3400					1．适用于稀油润滑系统中冷却润滑油，其黏度值不大于460mm²/s 2．板式冷却器油和水流向应相反 3．冷却水用工业用水，如用江河水需经过滤或沉淀 4．工作压力小于1MPa 5．工作温度-20~150℃ 6．50^#机械油相当于L-AN100全损耗系统用油或L-HL100液压油。28^#轧钢机油行业标准已废除，可考虑使用LCKD460重载荷工业齿轮油
注：生产厂有启东市南方润滑液压设备有限公司，启东市江海液压润滑设备厂，四川川润股份有限公司，常州市华立液压润滑设备有限公司，风凯换热器制造(常州)有限公司，福建省泉州市江南冷却器厂，启东市中冶润滑设备有限公司。
BRLQ 型板式油冷却器标记示例：单板冷却面积0.3m²，公称面积35m²，第一次改型的悬挂式板式油冷却器，标记为 BRLQ0.3A-35X 冷却器JB/ZQ 4593—2006

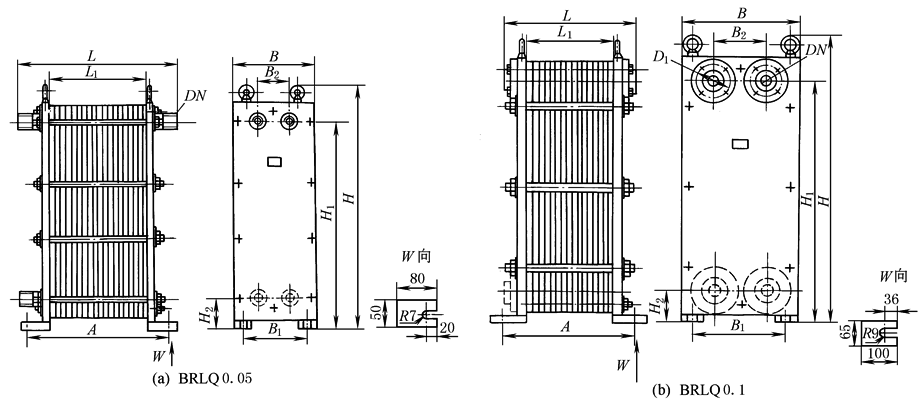

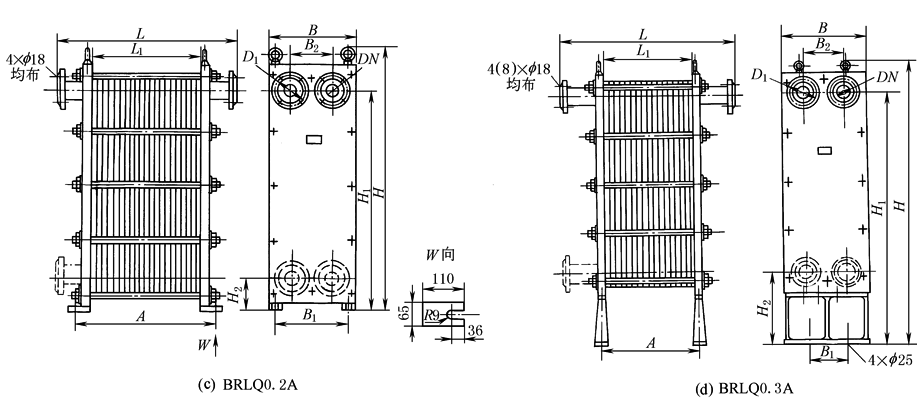

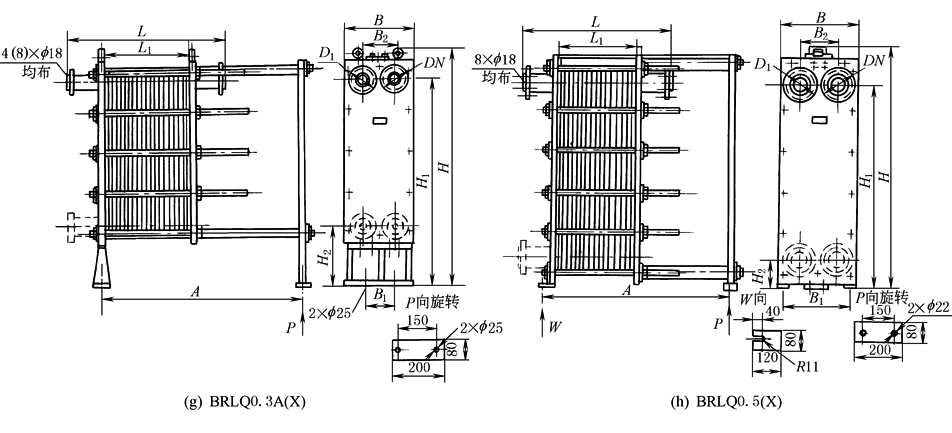

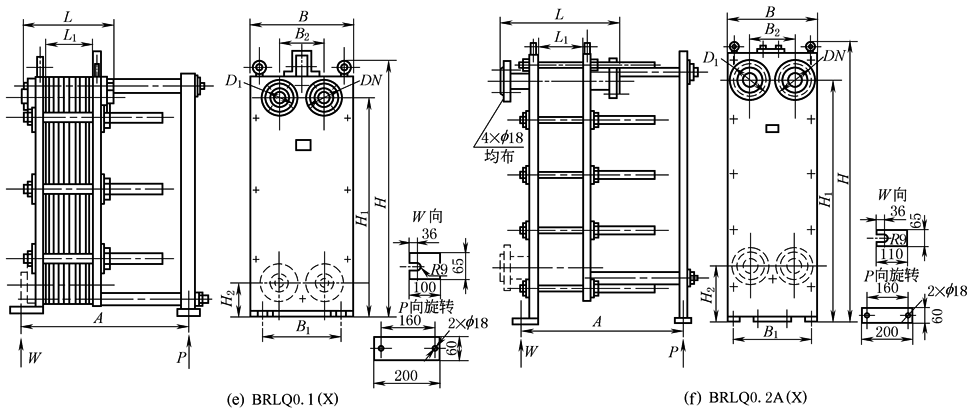

表2　　　　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm
板片规格			0.05					0.1									0.2A					0.3A							0.5(X)
板片规格			0.05					0.1(X)									0.2A(X)					0.3A(X)							0.5(X)
公称冷却面积/m²			1.5		2		2.5	3		5		7		10			13	18		24		30		35		40			60		70		80		120
尺寸	L₁≈		3.8×n					4.9×n									6.5×n					6.2×n							4.8×n
	A		L₁+120					L₁+128									L₁+150					L₁+46							n×7+806
	A		L₁+120					n×7+410									n×9+720					n×10+600							n×7+806
	B₁		165					250									335					200							310
	H₁		530					636.5									980					1400							1563
	H₁		530					636.5									1062					1400							1563
	L≈		L₁+180					L₁+144									L₁+312					L₁+460							L₁+500
	B₂		80					142									190					218							268
	H₂		74					88.5									140					415							230
	H₂		74					88.5									222					415							230
	H		638					760									1164					1598							1840
	H		638					778									1246					1598							1840
	B		215					315									400					480							590
	DN		G1B					32		10		50		60			65					80							125
	D₁		—					92									145					160							210
	质量≈ /kg		73		80		86	160		200		270		320			500	700		930		965		1040		1115			1650		1790		1925		2450
	质量≈ /kg		73		80		86	170		210		280		330			530	730		965		985		1080		1160			1650		1790		1925		2450
注：1．除0.05、0.1及0.1(X)外，其余连接法兰的连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中，PN＝1MPa的规定。 2．，表示板片数。 3．型号中A为改型标记，有“(X)”标记的为悬挂式，无“(X)”标记的为落地式。

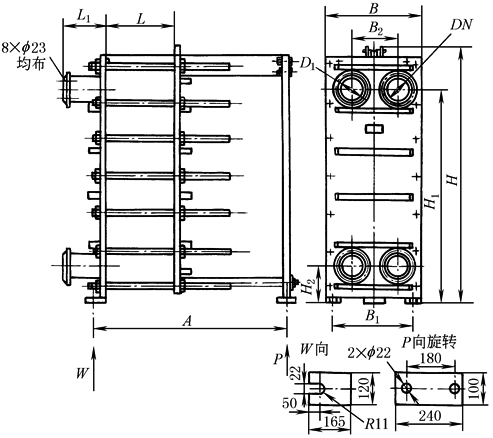

表3　　　　　　　　　　　　　　　　　　　　　　　　BRLQ1.0(X) 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　mm
															板片规格				1.0(X)
															公称冷却面积 /m²				50		80		100		120			150		180		200		250
															尺寸	L			326		518		646		774			966		1158		1286		1606
																A			1340		1580		1750		1920			2180		2430		2600		3030
																B₁			740
																H₁			1980.5
																L₁			300
																B₂			433
																H₂			314.5
																H			2325
																B			860
																DN			225
																D₁			325
																质量/kg			2496		2870		3120		3370			3744		4118		4367		4990

SWQ型双筒网式过滤器(JB/T2302-1999)

SWQ型双筒网式过滤器(JB/T 2302—1999)
SWQ型(原为SLQ型)双筒网式过滤器(摘自JB/T 2302—1999)。适用于公称压力0.63MPa的稀油润滑系统中过滤润滑油。小型的为整体式；较大型的为组合式，分别由两组过滤筒和一个三位六通换向阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到循环润滑不间断工作的目的。
双筒网式过滤器参数及外形尺寸　　　　　　　　　　　　　　　　　　　　mm
公称通径32mm、40mm双筒网式过滤器(整体式) 公称通径50~150mm双筒网式过滤器(组合式)
型号	公称通径	公称压力 /MPa		过滤面积 /m²		运动黏度/mm²·s^-¹																									质量 /kg
						46					68					100					150					460
						过滤精度/mm
						0.08			0.12		0.08			0.12		0.08		0.12			0.08		0.12			0.08		0.12
						通过能力/L·min^-¹
SWQ-32	32	0.63		0.08		130			310		120			212		63		151			29		69			19		49			82
SWQ-40	40			0.21		330			790		305			540		160		384			72		175			48		125			115
SWQ-50	50			0.31		485			1160		447			793		250		565			107		256			69		160			205
SWQ-65	65			0.52		820			1960		760			1340		400		955			180		434			106		250			288
SWQ-80	80			0.83		1320			3100		1200			2150		630		1533			288		695			170		400			345
SWQ-100	100			1.31		1990			4750		1840			3230		1000		2310			436		1050			267		630			468
SWQ-125	125			2.20		3340			8000		3100			5420		1680		3890			730		1770			450		1000			1040
SWQ-150	150			3.30		5000			12000		4650			8130		2520		5840			1094		2660			679		1600			1185
型号	公称通径	A	B		B₁		B₂	C		D₃		D₄	D₁		H		H₁ ≈		L	L₁		h		进、出油口法兰
型号	公称通径	A	B		B₁		B₂	C		D₃		D₄	D₁		H		H₁ ≈		L	L₁		h		D	D₁		D₂		b	d		n
SWQ-32	32	140	250		186		154	344		—		—	G³/8		145		440		397	386		20		135	100		78		18	18		4
SWQ-40	40	165	265		222		184	410		—		—	G³/8		180		515		480	447				145	110		85		18
SWQ-50	50	190	165		—		—	693		330		280	G¹/2		355		800		—	—				160	125		100		20
SWQ-65	65	200	170		—		—	713		374		300	G¹/2		395		860		—	—				180	145		120		20
SWQ-80	80	220	202		—		—	830		374		320	G³/4		500		990		—	—		20		195	160		135		22	18		8
SWQ-100	100	250	202		—		—	895		442		400	G³/4		610		1190		—	—		20		215	180		155		22
SWQ-125	125	260	240		—		—	1200		755		600	G1		640		1270		—	—		30		245	210		185		24
SWQ-150	150	300	240		—		—	1200		755		600	G1		860		1530		—	—		30		280	240		210		24	23
注：1．法兰尺寸按JB/T 79.1(PN＝1.6MPa)的规定。 2．在工作时过滤器进、出口初始压差小于等于0.035MPa，当压差大于等于0.15MPa时，应立即进行换向清洗或更换过滤网。 3．运动黏度按GB/T 3141—1994《工业液体润滑剂ISO黏度分类》的规定。 4．生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，四川川润股份有限公司，太原宝太润液设备有限公司，太原市兴科机电研究所。

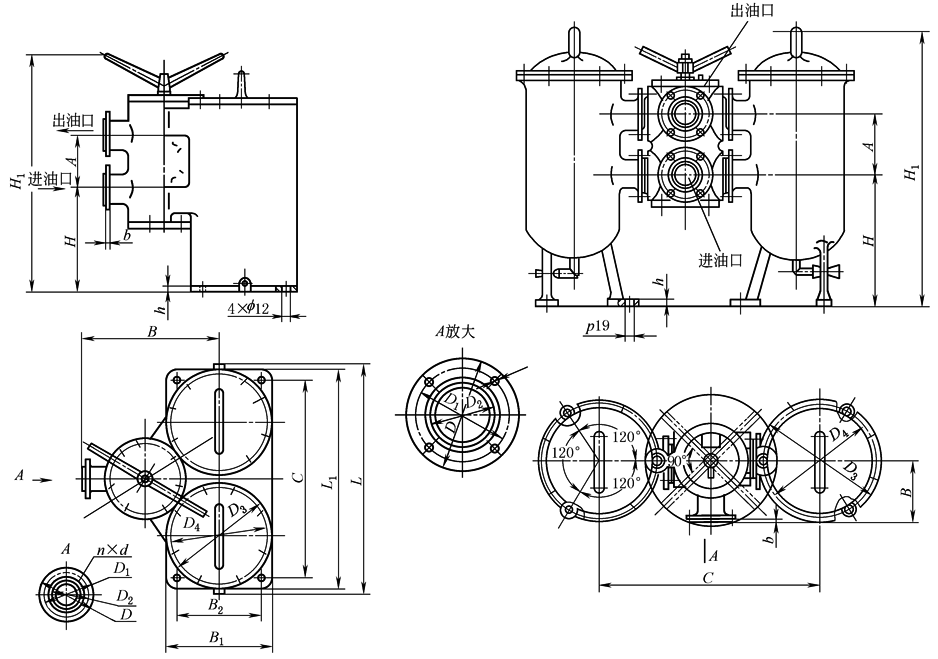

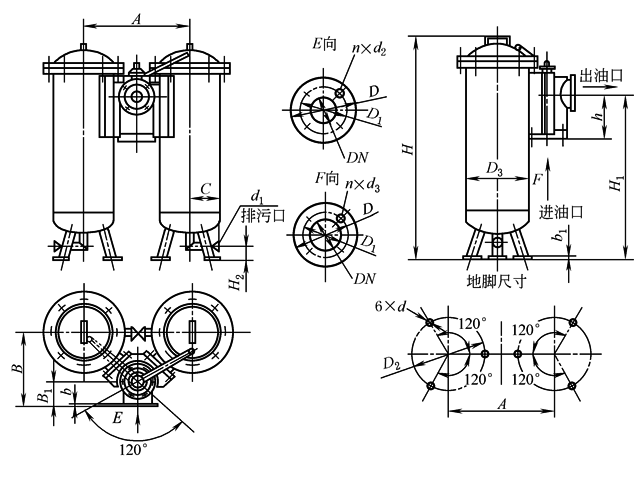

SWCQ型双筒网式磁芯过滤器(JB/ZQ4592-2006)

SWCQ型双筒网式磁芯过滤器(JB/ZQ 4592—2006)
适用于公称压力0.63MPa的稀油润滑系统中过滤润滑油。由于内部装有磁芯，因此还能吸附带磁性的微粒，避免机械摩擦副的过早磨损。除此以外，这种过滤器的结构特点与SWQ型双筒网式过滤器相同
双筒网式磁芯过滤器参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　mm
																								公称压力0.63MPa，进、出口初始压差小于等于0.03MPa，滤芯清洗压降小于等于0.15MPa 适用于稀油润滑系统及液压传动系统中过滤润滑油或液压油，适用于黏度值46~460mm²/s的润滑油标记示例：公称通径为50mm的双筒网式磁芯过滤器，标记为 SWCQ-50过滤器 JB/ZQ 4592—2006
型号		公称通径 DN/mm		过滤面积 /m²			运动黏度值/mm²·s^-¹																											质量 /kg
							46					68					100					150							460
							过滤精度/mm
							0.08		0.12			0.08			0.12		0.08			0.12		0.08				0.12			0.08		0.12
							通过能力/L·min^-¹
SWCQ-50		50		0.31			485		1160			447			793		250			565		107				256			69		160			136
SWCQ-65		65		0.52			820		1960			760			1340		400			955		180				434			106		250			165
SWCQ-80		80		0.83			1320		3100			1200			2150		630			1533		288				695			170		400			220
SWCQ-100		100		1.31			1990		4750			1840			3230		1000			2310		436				1050			267		630			275
SWCQ-125		125		2.80			3340		8000			3100			5420		1686			3890		730				1710			450		1000			680
SWCQ-150		150		3.30			5000		12000			4650			8130		2520			5840		1094				2660			679		1600			818
SWCQ-200		200		6.00			9264		22140			8568			15114		4620			10788		2034				4908			1254		2898			1185
SWCQ-250		250		9.40			14513		34686			13423			23678		7238			16901		3186				7689			1964		4540			1422
SWCQ-300		300		13.50			20844		49815			19278			34006		10395			24273		4576				11043			2821		6520			2580
型号	公称通径 DN		A		B	B₁		b		b₁	C		D₂	D₃		H		H₁	H₂		h		d		d₁		进、出口法兰尺寸
型号	公称通径 DN		A		B	B₁		b		b₁	C		D₂	D₃		H		H₁	H₂		h		d		d₁		DN	D		D₁		n	d₂		d₃
SWCQ-50	50		459		325	130		18		20	170		260	240		660		480	70		170		19		G¹/2		50	160		125		4	18		M16
SWCQ-65	65		474		340	140		20		20	170		260	240		810		630	70		200		19		G¹/2		65	180		145		4	18		M16
SWCQ-80	80		529		367	145		20		20	180		350	300		820		620	70		220		19		G¹/2		80	195		160		4	18		M16
SWCQ-100	100		550		381	160		22		20	180		350	300		1000		780	70		250		19		G¹/2		100	215		180		8	18		M16
SWCQ-125	125		779		494	165		24		20	220		600	550		1340		1060	100		300		19		G¹/2		125	245		210		8	18		M16
SWCQ-150	150		817		533	190		24		30	220		600	550		1460		1120	100		340		24		G¹/2		150	280		240		8	23		M20
SWCQ-200	200		938		613	230		24		30	260		650	600		1500		1120	120		420		24		G¹/2		200	335		295		8	23		M20
SWCQ-250	250		1034		676	260		26		30	260		700	640		1600		1190	120		500		24		G¹/2		250	390		350		12	23		M20
SWCQ-300	300		1288		814	290		28		30	260		1000	900		1720		1120	120		570		24		G¹/2		300	440		400		12	23		M20
注：1．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa)的规定。 2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，太原矿山机器润滑液压设备有限公司，启东润滑设备有限公司，四川川润股份有限公司，常州市华立液压润滑设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司，启东中冶润滑设备有限公司。

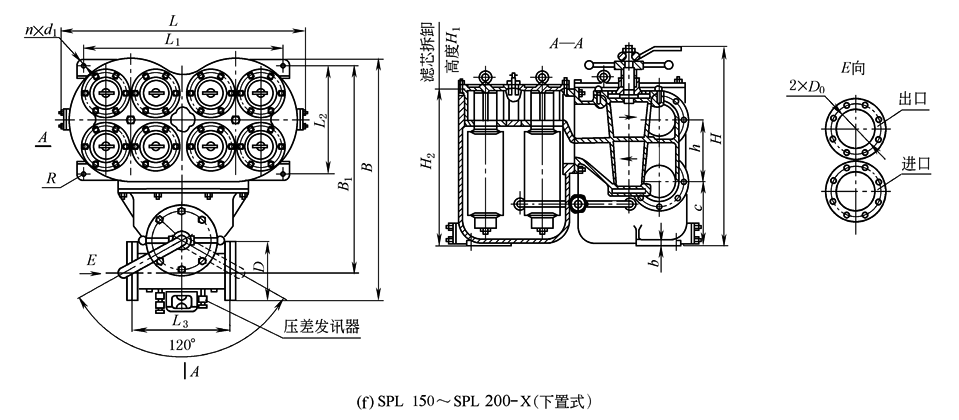

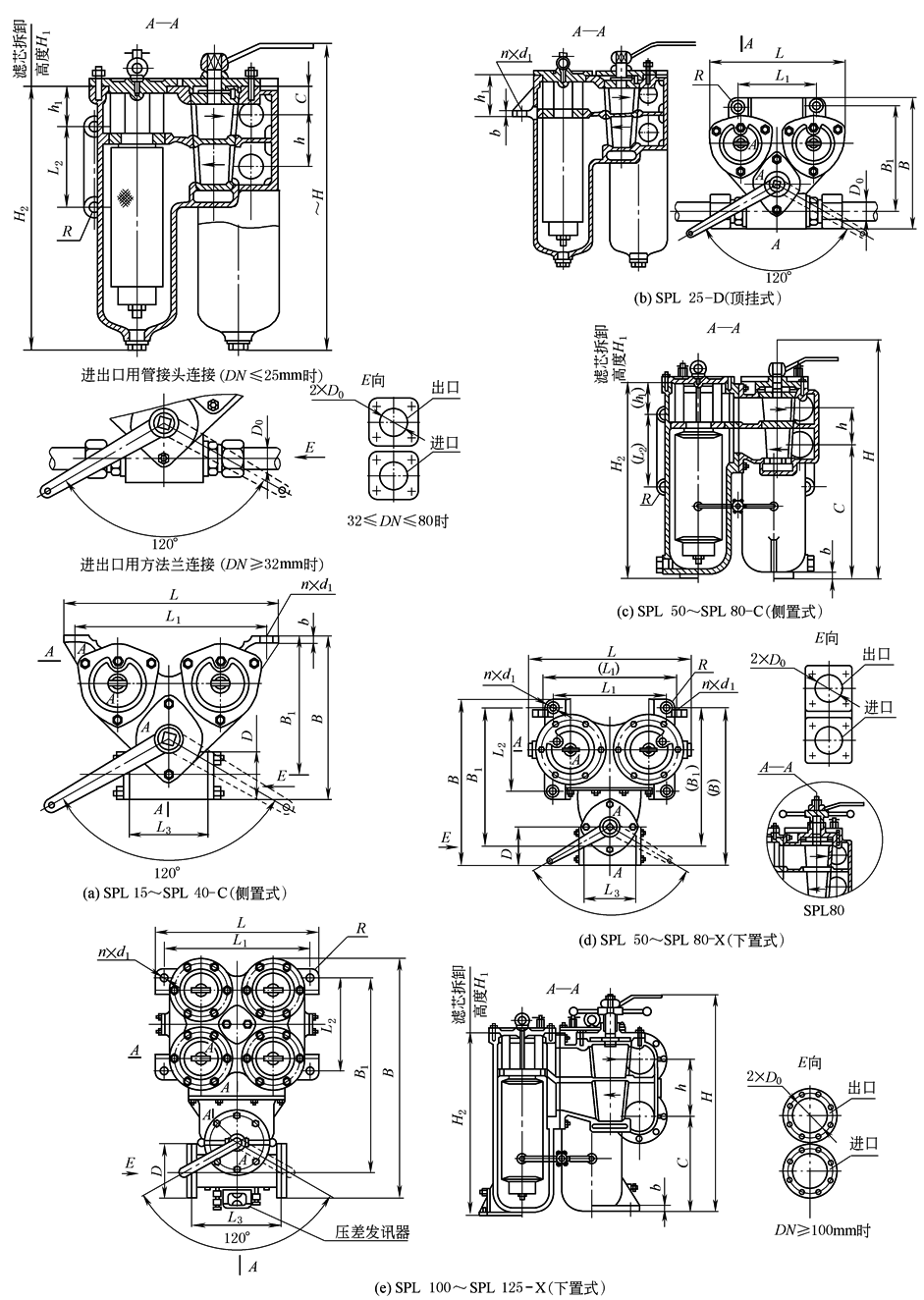

SPL、DPL型网片式油滤器(CB/T3025-1999)

SPL、DPL型网片式油滤器(CB/T 3025—1999)
网片式油滤器源于船用柴油机网片式油滤器(GB 4733—84)，用于船用柴油机的燃油和润滑油的滤清，可滤除不溶于油的污物以提高油的清洁度，原国标已转为部标CB/T 3025—1999。现常应用于冶金、电力、石化、建材、轻工等行业，它分为SPL双筒系列和DPL单筒系列，过滤元件为金属丝网制成的滤片，具有强度高、通油能力大、过滤可靠、便于清洗、维修不需要其他动力源等特点
表1　　　　　　　　　　　　　　　　　　　　　　网片式油滤器的品种规格和性能参数
型号							公称通径 DN/mm				额定流量 /m³·h^-¹(L·min^-¹)				滤片尺寸/mm							过滤面积 (单筒)/m²					其他参数
双筒系列			单筒系列				公称通径 DN/mm				额定流量 /m³·h^-¹(L·min^-¹)				内径				外径			过滤面积 (单筒)/m²					其他参数
SPL 15			—				15				2(33.4)				20				40			0.05					1．最高工作温度95℃ 2．最高工作压力0.8MPa 3．滤芯清洗压降0.15MPa 4．试验介质为黏度24mm²/s的清洁油液，当以额定流量通过油滤器时，原始压降不大于0.08MPa(过滤精度0.04mm) 安装型式：D—顶挂型；C—侧置型；X—下置型。压差发讯器为选配件
SPL 25			DPL 25				25				5(83.4)				30				65			0.13
SPL 32			—				32				8(134)				30				65			0.20
SPL 40			DPL 40				40				12(200)				45				90			0.41
SPL 50			—				50				20(334)				60				125			0.54
SPL 65			DPL 65				65				30(500)				60				125			0.84
SPL 80			DPL 80				80				50(834)				70				155			1.31
SPL 100			—				100				80(1334)				70				155			2.62
SPL 125			—				125				120(2000)				90				175			3.11
SPL 150			DPL 150				150				180(3000)											4.67
SPL 200			DPL 200				200				520(5334)											8.10
注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所。

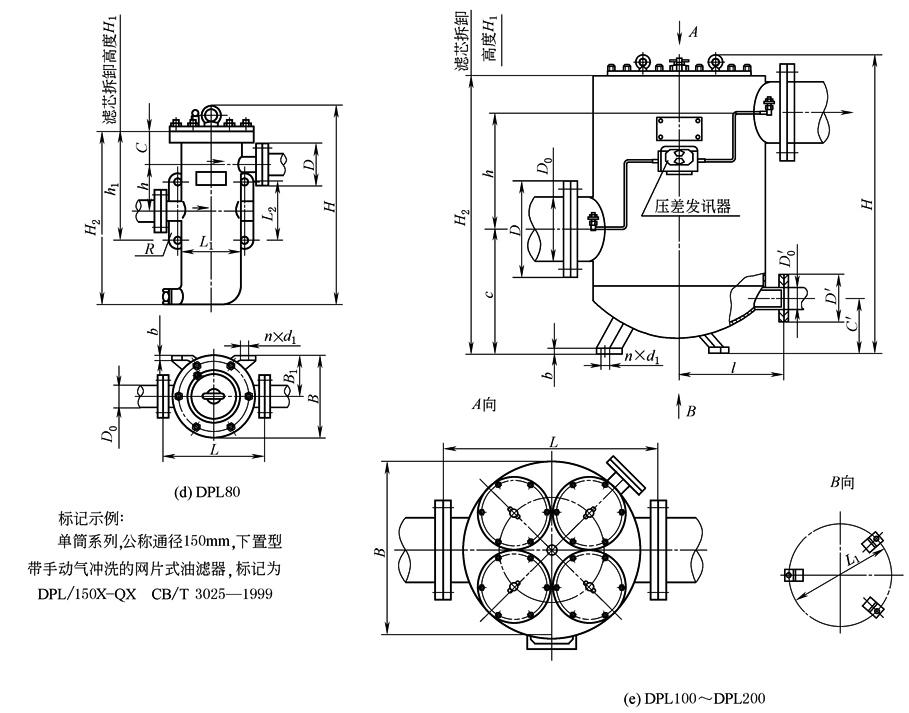

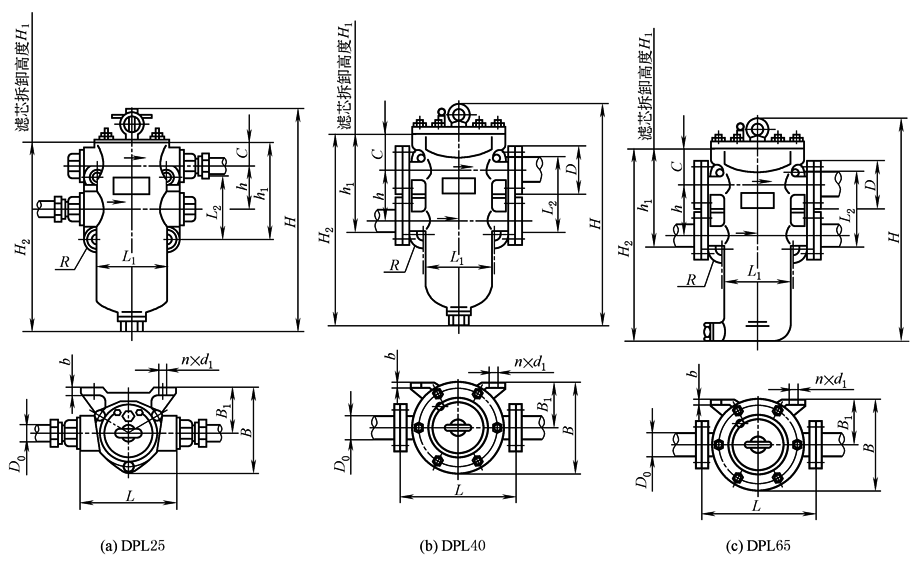

单筒网片式油滤器
表2　　　　　　　　　　　　　　　　　　　　　单筒网片式油滤器的型式和基本尺寸　　　　　　　　　　　　　　　　　　　　　　mm
公称通径		安装型式		外形尺寸						拆装滤芯距离			管路连接尺寸				管路安装尺寸									基座安装尺寸													质量 /kg
DN		安装型式		H		B			L	H₁			D		D₀		c			h	B₁			H₂		h₁		L₁		L₂		b		R		n		d₁	质量 /kg
25		C		315		130			135	270			M39×2		25		34			60	70			264		139		100		90		12		15		4		16	6
40		C		440		143			173	360			66×66		45		36			70	80			364		177		130		125		14		20		4		18	12
65		C		580		195			285	535			100×100		70		79			105	105			517		261		165		150		18		25		4		22	25
80		C		700		238			320	685			Φ 185		89		90			120	128			630		310		170		170		18		25		4		22	30
公称通径		安装型式		H		B			L	H₁			D		D₀		D'			D'₀	C			h		L		H₂		C '		L₁		b		n		d₁	质量 /kg
100		X		800		412			528	790			190		108		140			42	290			360		264		734		150		335		18		3		18	115
150		X		940		550			660	790			240		158		135			57	380			380		335		870		180		470		20		3		24	160
200		X		1050		612			750	945			310		219		135			57	438			400		368		980		180		550		20		3		24	210
双筒网片式油滤器标记示例：双筒系列，公称通径65mm，侧置型网片式油滤器，标记为 SPL　65C　CB/T 3025—1999
表3　　　　　　　　　　　　　　　　　　　　　　　　双筒网片式油滤器的安装型式和基本尺寸　　　　　　　　　　　　　　　　　mm
公称通径	安装型式		外形尺寸						拆装滤芯距离			管路连接尺寸						管路安装尺寸									基座安装尺寸													质量 /kg
公称通径			外形尺寸						拆装滤芯距离			螺纹连接		法兰连接				管路安装尺寸									基座安装尺寸
DN			H		B			L	H₁			D_W		D		D₀		c		h	L₃		B₁		H₂		h₁		L₁		L₂		b		R	n	d₁
15	C		328		180			196	260			M30×2						38		55	88		155		291		88		166		80		12		16	4	12			9.5
20	C		310		207			260	230			M33×2						34		65	90		177		258		90		230		100		12		15	4	15			11.5
25	D		315		232			230	270			M39×2						34		65	90		185		265		90		156		100		12		15	2	16.5			12
25	C		315		205			260	270									34		65	90		177		265		—		230		100		12		15	4	16.5			12
32	C		380		207			260	330					60×60		38		34		65	96		175		330		50		230		100		12		15	4	16.5			12
40	C		462		261			314	360					66×66		45		43		70	110		224		363		100		274		130		15		20	4	17			22
50	X		447		425			410	425					86×86		57		220		90	140		355		422				260		210		18		25	4	20			85
50	C		447		400			410	425					86×86		57		220		90	140		355		412		92		350		130		18		25	4	20			85
65	X		580		453			410	535					100×100		70		365		105	160		375		527				260		210		28		25	4	20			120
65	C				423			410	535					100×100		70		365		105	160		425		517		112		350		150		28		25	4	20			120
80	X		780		541			492	660					116×116		89		443		124	190		456		650				350		370		20		20	4	22			165
100	X		765		847			560	660					190		108		336		200	300		687		640				500		330		20		32	4	22			370
125	X		850		900			605	760					215		133		385		225	340		682		730				540		270		20		32	4	22			420
150	X		890		1000			990	790					240		150		380		250	400		825		760				750		460		30		32	4	22			680
200	X		1058		1155			1180	945					310		219		450		315	440		960		910				920		520		30		40	4	24			800

平床过滤机(JB/ZQ4601-2006)

平床过滤机(JB/ZQ 4601—2006)
平床过滤机的结构为箱式水平卧置过滤机；换纸机构型式为绕带式。适用于有色金属及黑色金属轧制工艺润滑系统，对工艺润滑冷却液及乳化液进行过滤
平床过滤机的基本参数、型号与尺寸　　　　　　　　　　　　　　　　　　　　　　mm

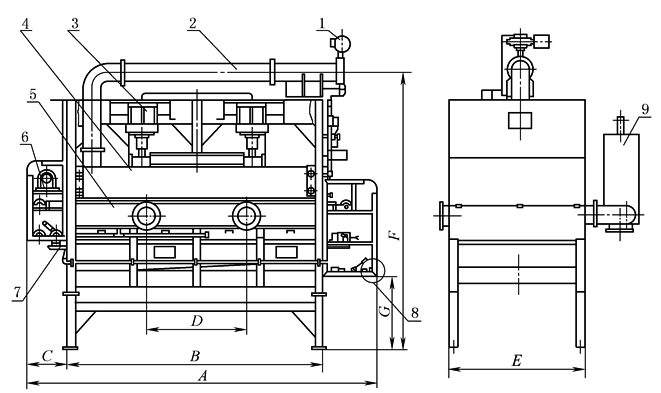

														标记示例：过滤面积3.6m²的平床过滤机，标记为 PGJ-3.6平床过滤机 JB/ZQ 4601—2006 1—入口阀；2—软管；3—液压油缸；4—上室；5—下室；6—纸带输送装置；7—油盘；8—过滤纸；9—液位箱
型号	过滤能力 /L·min^-¹		工作压力 /MPa		夹紧压力 /MPa	过滤精度 /μm		过滤面积 /m²		换纸时间 /min	油口尺寸DN /mm				地脚螺钉孔/mm		安装尺寸 (长×宽) /mm×mm		质量/kg
型号	过滤能力 /L·min^-¹		工作压力 /MPa		夹紧压力 /MPa	过滤精度 /μm		过滤面积 /m²		换纸时间 /min	进		出		地脚螺钉孔/mm		安装尺寸 (长×宽) /mm×mm		质量/kg
PGJ-0.5	630		0.021		0.4~0.6	15		0.5		3	65		80		4×Φ 22		875×870		1260
PGJ-0.8	1000							0.8			80		100		4×Φ 22		1030×1250		1675
PGJ-1.25	1500							1.25			100		125		4×Φ 22		1480×1180		2560
PGJ-1.80	2000							1.80			125		150		4×Φ 22		1970×1500		3240
PGJ-2.50	3000							2.50			150		175		4×Φ 22		2240×1500		4500
PGJ-3.15	4000							3.15			200		250		4×Φ 22		2875×1500		5670
PGJ-3.60	4500							3.60			200		250		4×Φ 32		3400×1485		6210
PGJ-4.50	5500							4.50			250		300		4×Φ 32		4250×1500		7650
PGJ-5.00	6000							5.00			250		300		4×Φ 32		4711×1500		8200
PGJ-6.30	8000							6.30			300		335		8×Φ 32		6000×1500		10000
PGJ-8.00	10000							8.00			325		375		8×Φ 32		7175×1500		12000
PGJ-10	12500							10			375		425		8×Φ 32		6000×1500		14000
PGJ-12	15000							12			400		475		8×Φ 32		7100×2170		16000
PGJ-15	18000							15			450		500		8×Φ 32		9025×2170		18000
型号		A		B			C		D			E				F		G
PGJ-0.5		2100		930			560		610			935				2125		720
PGJ-0.8		2350		1235			510		610			1090				2185		670
PGJ-1.25		2810		1540			460		815			1240				2490		890
PGJ-1.80		3715		2030			765		915			1575				2540		200
PGJ-2.50		4175		2345			765		1070			1575				2540		200
PGJ-3.15		5085		2955			915		1220			1575				2620		200
PGJ-3.60		6010		3570			915		1525			1575				2620		200
PGJ-4.50		6930		4185			1220		1525			1575				2620		200
PGJ-5.00		7840		4791			1525		1525			1575				2620		200
PGJ-6.30		9080		6030			1525		1525			1575				2620		200
PGJ-8.00		10915		7255			1830		1830			1575				2670		200
PGJ-10		9300		6100			1830		1375			2290				2815		105
PGJ-12		10975		7315			1830		1830			2290				2815		105
PGJ-15		12805		9145			1830		1830			2290				2815		105
注：生产厂有常州市华立液压润滑设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司。

精密过滤机(JB/ZQ4085-2006)

精密过滤机(JB/ZQ 4085—2006)
用于在压力下过滤轧制工艺润滑用煤油，助滤剂为硅藻土的精密过滤机。精密过滤机用过滤纸(又名无纺布)进行过滤。
精密过滤机型号、尺寸与基本参数

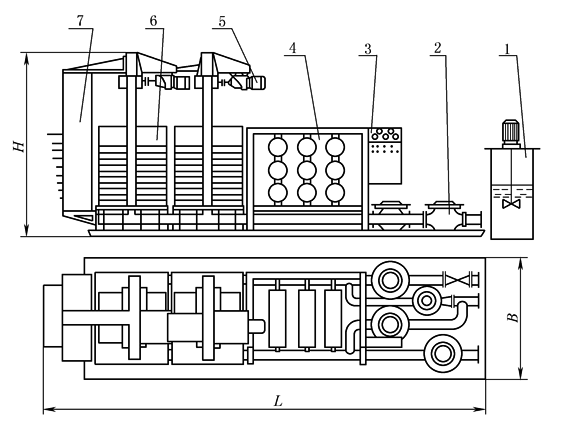

1—混合箱；2—过滤泵；3—控制箱；4—滤纸架； 5—提升夹紧机构；6—过滤箱；7—运纸机构								标记示例：公称流量630L/min的精密过滤机，标记为 JLJ-630 精密过滤机 JB/ZQ 4085—2006
型号	公称流量 /L·min^-¹	公称通径 /mm	公称压力 /MPa	清洗换纸时间/min	公称过滤精度/μm	过滤的循环时间/h	过滤箱夹紧力/N		外形尺寸/mm			质量/kg
型号	公称流量 /L·min^-¹	公称通径 /mm	公称压力 /MPa	清洗换纸时间/min	公称过滤精度/μm	过滤的循环时间/h	过滤箱夹紧力/N		L	B	H	质量/kg
JLJ-630	630	65	0.4(C)	30	0.5~5	24	411×10³		5710	2040	2250	7200
JLJ-1000	1000	85							5900	2040	2700	9200
JLJ-1500	1500	100							1310	2040	3150	11000
JLJ-2000	2000	125							6310	2100	3570	15000
JLJ-2500	2500	150							6310	2100	4000	16500
JLJ-3000	3000	150							7660	2100	3150	17700
JLJ-3500	3500	150							7660	2100	3450	19000
JLJ-4000	4000	200							8860	2300	3650	20500
JLJ-4500	4500	200							10210	2300	3210	25000
JLJ-5000	5000	200							8860	2300	4100	26500
JLJ-6300	6300	200							10210	2300	3650	32000
JLJ-8000	8000	250							10700	2500	4200	33000
JLJ-8500	8500	250							12000	2500	4200	41000
JLJ-10000	10000	300							12000	2700	4400	52000
注：生产厂有常州市华立液压润滑设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司。

其他元件

其他元件　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
单向阀(JB/ZQ 4595—2006)	型号			公称通径 DN		公称压力 /MPa	d	D			H₁		H				A	质量 /kg		生产厂：太原矿山机器润滑液压设备有限公司，江苏省南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州华立液压润滑设备有限公司，上海润滑设备厂，上海利安润滑设备制造有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司
	DXF-10			10		0.8 (E)	G³/8	40			30		100				35	1.2
	DXF-15			15			G¹/2	40			40		110				32	1.2
	DXF-25			25			G1	50			45		115				40	1.8
	DXF-32			32			G1¹/4	55			55		120				45	2.0
	DXF-40			40			G1¹/2	60			55		120				52	2.2
	DXF-50			50			G2	75			65		128				68	3.4
	1.用于稀油润滑系统，防止油流反向流动的单向阀 2.适用于黏度22~460mm²/s的润滑油

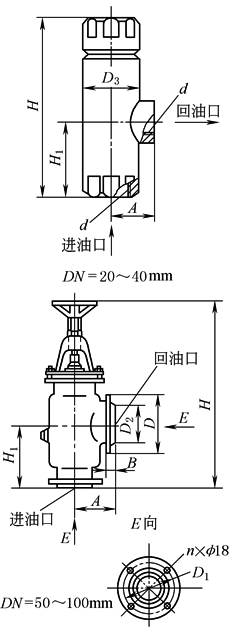

安全阀(0.8MPa)(JB/ZQ 4594—2006)	型号				公称通径 DN	公称压力 /MPa	工作压力 /MPa		d			H	H₁		A		法兰尺寸					D₃	质量 /kg
									d			H	H₁		A		D	D₁	D₂	B	n	D₃
									/mm
	AF-E 20/0.5				20	0.8 (E)	0.2~0.5		G³/4			140	56		35.5		—	—	—	—	—	45	1.2
	AF-E 20/0.8				20		0.4~0.8		G³/4			140	56		35.5		—	—	—	—	—	45	1.2
	AF-E 25/0.5				25		0.2~0.5		G1			165	70		40		—	—	—	—	—	50	1.6
	AF-E 25/0.8				25		0.4~0.8		G1			165	70		40		—	—	—	—	—	50	1.6
	AF-E 32/0.5				32		0.2~0.5		G1¹/4			194	88		48		—	—	—	—	—	60	2.8
	AF-E 32/0.8				32		0.4~0.8		G1¹/4			194	88		48		—	—	—	—	—	60	2.8
	AF-E 40/0.5				40		0.2~0.5		G1¹/2			194	88		52		—	—	—	—	—	60	2.8
	AF-E 40/0.8				40		0.4~0.8		G1¹/2			194	88		52		—	—	—	—	—	60	2.8
	AF-E 50/0.8				50		0.2~0.8		—			420	110		110		165	125	100	18	4	—	15
	AF-E 80/0.8				80				—			485	125		125		200	160	135	18	8	—	23
	AF-E 100/0.8				100				—			540	155		135		220	180	155	18	8	—	31
	1.用于稀油集中润滑系统，使系统压力不超过调定值 2.适用于黏度22~460mm²/s的润滑油 3.法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1.6MPa)的规定 4.标记示例：公称压力0.8MPa，公称通径40mm，调节压力0.2~0.5MPa的安全阀，标记为 AF-E 40/0.5　安全阀　JB/ZQ 4594—2006
GZQ型给油指示器(JB/ZQ 4597—2006)			型号			公称通径 DN	公称压力 /MPa	d	D		B	A₁	A		H		H₁	D₁	质量 /kg		生产厂(安全阀同此)：太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州市华立液压润滑设备有限公司，上海润滑设备厂，上海利安润滑设备制造有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司
			GZQ-10			10	0.63 (D)	G³/8	65		58	35	32		142		45	32	1.4
			GZQ-15			15		G¹/2	65		58	35	32		142		45	32	1.4
			GZQ-20			20		G³/4	50		60	28	38		150		60	41	2.2
			GZQ-25			25		G1	50		60	28	38		150		60	41	2.2
			1．用于稀油润滑系统，观察向润滑点给油情况和调节油量的给油指示器 2．适用于黏度22~460mm²/s的润滑油；与管路连接时尽量垂直安装 3．标记示例：公称通径15的给油指示器，标记为 GZQ-15　给油指示器　JB/ZQ 4597—2006

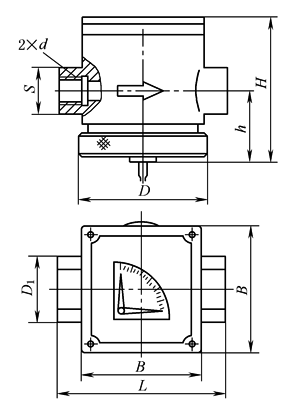

YXQ型油流信号器(JB/ZQ 4596—1997)		型号				公称通径 DN	公称压力 /MPa		连接螺纹 d			L	D		H ≈		h ≈	B	D₁	S	干簧管触点容量			质量 /kg
		型号				公称通径 DN	公称压力 /MPa		连接螺纹 d			L	D		H ≈		h ≈	B	D₁	S	电压 /V	电流 /A	功率 /W	质量 /kg
		YXQ-10				10	0.4 (C)		G³/8			100	70		75		37	65	32	27	12	0.05	0.5	0.7
		YXQ-15				15			G¹/2			100	70		75		37	65	32	27				0.7
		YXQ-20				20			G³/4			120	82		82		40	78	48	40				0.9
		YXQ-25				25			G1			120	82		82		40	78	48	40				0.9
		YXQ-40				40			G1¹/2			150	110		106		53	106	68	60				1.1
		YXQ-50				50			G2			150	110		106		53	106	68	75				1.2
		1．用于稀油润滑系统，通过指针观察油流情况，通过干簧管发出管路中油量不足或断油信号 2．适用于黏度22~460mm²/s的润滑油 3．标记示例：公称通径10mm的油流信号器，标记为 YXQ-10 信号器 JB/ZQ 4596—1997
		生产厂有启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州华立液压润滑设备有限公司。启东中冶润滑设备有限公司

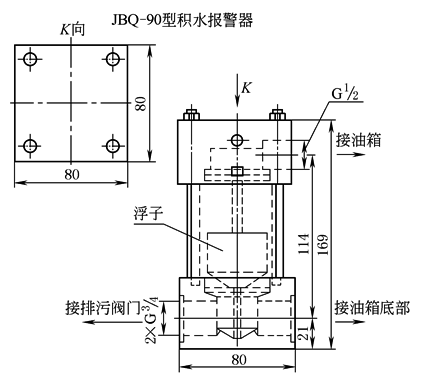

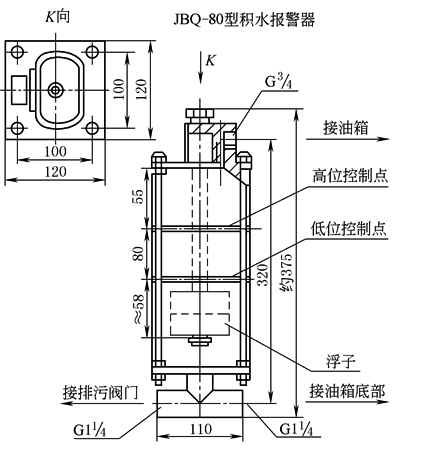

JBQ型积水报警器(JB/ZQ 4708—2006)							参数名称									型号
							参数名称									JBQ-80型					JBQ-90型
							浮子中心与油水分界面偏差					/mm				±2					±1.5
							发信号报警的水面高度误差									±2					±1.5
							控制积水高度									80					90
							排水阀开启的水面高度误差									±2					±2
							适用油箱容积/m³									＞10					≤10
							电气参数									50Hz，220V，50V·A
							介质黏度/mm²·s^-¹									22~460
							适用温度/℃									0~80
							1．适用于稀油集中润滑系统，用来控制油箱中积水量，并能及时显示报警；使用时通过截止阀与油箱底部连通 2．积水报警器与手动阀门配套时，报警器可发出报警信号，实现人工排水。积水报警器与排污电磁阀、电气控制箱等配套时，可以实现油箱积水的自动控制，自动放水和关闭排污电磁阀 3．油箱中的油液切忌发生乳化，因一旦发生乳化本产品将不能正常工作，故应选用抗乳化性强的油品 4．标记方法：控制积水高度80mm的积水报警器，标记为 JBQ-80 型积水报警器　JB/ZQ 4708—2006
							生产厂：太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，常州市华立液压润滑设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司

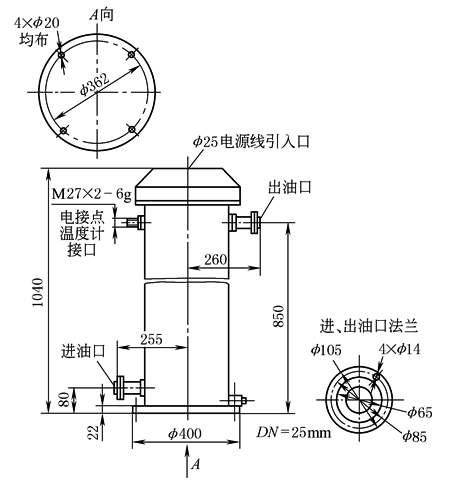

DRQ型电加热器(JB/ZQ 4599—2006)							型号			总功率 /kW				公称流量 /L·min^-¹					公称压力 /MPa			温升 /℃
							DRQ-28			28				25					0.25(G)			≥35
							型号			最高允许温度 /℃				电加热器型号					电压 /V			质量 /kg
							DRQ-28			90				GYY2-220/4					220			90
							1．进、出口法兰按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa，DN＝25)的规定 2．用于稀油集中润滑系统。当脏油进入净油机之前将其加热以减低油的黏度 3．被加热油品的闪点应不低于120℃ 4．标记示例：功率28kW的电加热器，标记为 DRQ-28　加热器　JB/ZQ 4599—2006
							生产厂：太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，常州市华立液压润滑设备有限公司

<- 上一项下一项 ->
