塑料成型模具设计概论

注射机合模部分的基本参数包括模板尺寸、拉杆间距、模板间最大开距、动模板的行程、模具最大厚度和最小厚度等。这些参数规定了注射机所安装模具的尺寸范围。

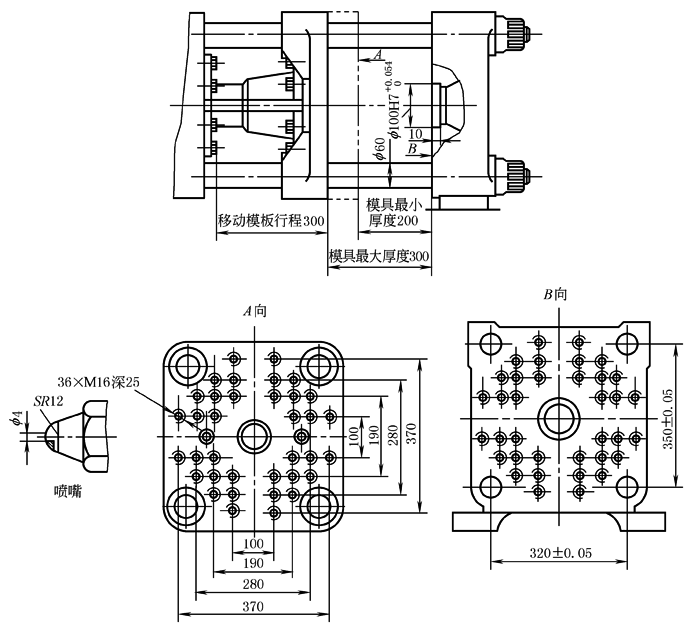

下图所示为国产XS-ZY-125塑料注射机合模部分的基本尺寸。

塑料注射机分为卧式塑料注射机、立式塑料注射机和直角式塑料注射机。各种塑料注射机基本技术参数见表1～表3。

图  XS-ZY-125塑料注射机合模部分的基本尺寸

表1    卧式塑料注射机主要技术参数

技术参数

国际通用规格(国内型号)

60/32

(SZ-30/32)

90/40

(SZ-68/40^①)

250/80

(SZ-160/80)

450/160

(SZ-250/160^①)

880/200

(XS-ZY-500C^①₃)

1600/300

(SZ-1000/300)

理论注射容积/cm³

37、49

58、77

125、163

200、254、314

536、630、730

1030、1200

实际注射量/g

33、44

53、68

110、145

187、266、280

478、560、650

920、1070

螺杆直径/mm

26、30

26、30

35、40

40、45、50

60、65、70

75、80

塑化能力/g·s^-1

3.6、5.4

5.6、8.3

11、13

13.8、16.7、21

22.7、29.5、36.7

41.6

注射速率/g·s^-1

43、57

61、78

100、130

145、184、227

180、210、250

450、525

注射压力/MPa

170、130

160、123

205、157

229、180、147

166、140、122

155、136

螺杆转速/r·min^-1

10～160

40～250

10～220

10～200

10～150

10～145

螺杆行程/mm

70

110

130

160

190

240

锁模力/kN

320

400

800

1600

2000

3000

拉杆有效间距/mm

300×300

250×230

330×310

415×385

540×440

670×600

模板行程/mm

110

220

260

280

560

660

模具最小厚度/mm

80

130

170

205

180

310

模具最大厚度/mm

110

240

320

400

390

600

最大开距/mm

220

460

580

680

950

1260

模板尺寸/mm

400×400

410×390

550×520

690×650

790×690

1030×1030

顶出行程/mm

50

40

55

70

100

130

液压顶出力/kN

17

28

40

79

89

① 除常规控制外，还有电脑控制注射机。

表2  立式塑料注射机主要技术参数

技术参数

型  号

技术参数

型  号

SYS-10

SYS-30

SYS-10

SYS-30

注射量/g

10

30

拉杆间距/mm

300×250

300×190

注射柱塞直径/mm

22

28

模具最大厚度/mm

180

200

注射压力/MPa

150

157

模具最小厚度/mm

100

70

锁模力/kN

15

50

模板行程/mm

120

180

注射面积/cm²

45

130

表3  直角式塑料注射成型机主要技术参数

技术参数

型 号

技术参数

型 号

SYS-20

SYS-45

SYS-60

SYS-20

SYS-45

SYS-60

注射量/g

20

45

60

注射面积/cm²

45

95

140

注射柱塞直径/mm

22

28

模具最大厚度/mm

250

180

注射压力/MPa

120

125

130

模具最小厚度/mm

50

70

锁模力/kN

20

40

60

模板行程/mm

150

280
