T形头地脚螺栓用锚板(JB/ZQ 4172—1997)

T形头地脚螺栓用锚板(JB/ZQ 4172—1997)

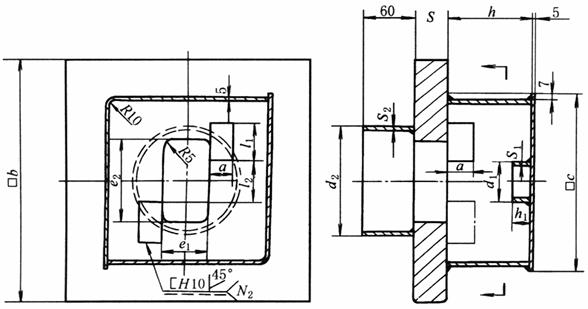

T形头地脚螺栓锚板(JB/ZQ 4172—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

T 形头地脚螺栓	S	b	e₁ +2 0	e₂ +2 0	α	l₁	l₂	c	h	h₁	支承管 d₁×S₁	锚板围管 d₂×S₂	每件重量 ≈/kg	基础孔护管外径×管厚
M24	20	180	28	58	20	40	28	130	45	15	f42×5	f89×4	7.2	f102×4
M30	25	210	35	68			34	140	55	22		f102×4	11.0	f114×4
M38	30	240	42	80			40	160	70	32		f114×4	17.0	f127×5
M42	30	270	48	94	30	60	46	180	85	35		f127×4	21.4	f140×4.5
M48	35	300	54	102			52	200	95	40		f140×4.5	29.5	f152×4.5
M56	35	330	65	116			60	220	105	45	f83×5	f159×4.5	35.5	f180×5
M64	40	370	74	126			68	240	125	60		f168×5	49.5	f180×5
M72×6		410	82	136	40	80	76	280	140	60		f180×5	62.2	f194×5
M80×6		450	90	154			84	300	155	70		f203×6	74.2	f219×6
M90×6	50	500	100	170			94	320	175	85		f219×6	108.7	f219×6
M100×6	50	550	110	185			104	350	195	100	f105×5	f245×6.5	131.5	f245×6
M110×6	60	600	120	205	50	100	114	380	215	105	f105×5	f273×6.5	183.9	f299×7.5
M125×6	60	660	135	230	50	100	129	400	235	120	f146×5	f299×7.5	220.4	f325×7.5
M140×6	80	750	155	255	60	120	144	460	265	130		f325×7.5	369.6	f351×8
M160×6	80	850	175	285	60	120	164	500	285	145		f377×9	468.3	f402×9
注：1.本标准代替JB/ZQ 4368及JB/ZQ 4369。 2.锚板材质一般用 Q 235-A。 3.T形头地脚螺栓按JB/ZQ 4362选用。 4.锚板围管及基础孔护管按GB/T 8162《结构用无缝钢管》选用。材质一般采用10或20号钢，也可用钢板弯制。
