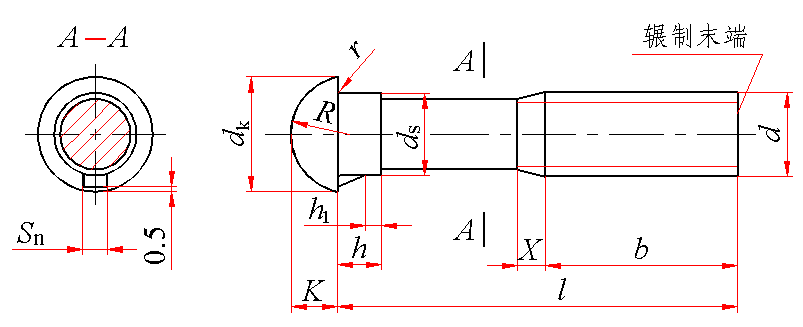

半圆头螺栓

螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径

标记示例：

螺纹规格d＝M10、公称长度l＝70mm、性能等级为4.8级、不经表面处理的半圆头带榫螺栓的标记：

螺栓  GB/T 13  M10×70

螺纹规格

d

b

d_k

S_n

h₁

K

d_s

h

min

r

min

R

X

max

l的范围

l＜125

125＜l≤200

max

min

max

min

max

min

max

min

max

min

M6

18

—

12.1

10.3

2.7

2.3

2.7

2.3

4.08

3.2

6.48

5.52

4

0.5

6

2.5

20～60

M8

22

28

15.1

13.3

2.7

2.3

3.2

2.8

5.28

4.4

8.58

7.42

5

0.5

7.5

3.2

20～80

M10

26

32

18.1

16.3

3.8

3.2

3.8

3.2

6.48

5.6

10.58

9.42

6

0.5

9

3.8

30～100

M12

30

36

22.3

20.16

3.8

3.2

4.3

3.7

8.9

7.55

12.7

11.3

7

0.8

11

4.3

35～120

(M14)

34

40

25.3

23.16

4.8

4.2

5.3

4.7

9.9

8.55

14.7

13.3

8

0.8

13

5

35～140

M16

38

44

29.3

27.16

4.8

4.2

5.3

4.7

10.9

9.55

16.7

15.3

9

1

15

5

50～160

M20

46

52

35.6

33

4.8

4.2

6.3

5.7

13.1

11.45

20.84

19.16

11

1

18

6.3

60～200

M24

54

60

43.6

41

6.3

5.7

7.4

6.6

17.1

15.45

24.84

23.16

13

1.5

22

7.5

80～200

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

8g

3.6、4.6、4.8

C级

1．不经处理；2．氧化；3．镀锌钝化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

20

25

30

35

40

45

50

(55)

60

(65)

70

min

18.95

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

max

21.05

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

公称

80

90

100

110

120

130

140

150

160

180

200

min

78.5

88.25

98.25

108.25

118.25

128

138

148

156

176

195.4

max

81.5

91.75

101.75

111.75

121.75

132

142

152

164

184

204.6

注：1．尽可能不采用括号内的规格。

2．长度l不能满足表中b规定的螺纹长度时，应制成全螺纹。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

M14

M16

M20

M24

公称长度/mm

每1000件钢制品的质量≈

20

4.77

9.27

25

5.62

10.83

30

6.48

12.38

20.65

35

7.34

13.94

23.10

37.45

53.51

40

8.20

15.49

25.56

41.02

58.39

45

9.05

17.05

28.02

44.58

63.26

50

9.91

18.60

30.47

48.14

68.14

93.38

55

10.77

20.16

32.93

51.70

73.01

99.93

60

11.62

21.71

35.38

55.27

77.89

106.5

171.2

65

23.27

37.84

58.83

82.76

113.0

181.5

70

24.82

40.29

62.39

87.64

119.6

191.7

80

27.93

45.21

69.51

97.38

132.6

212.2

340.1

90

50.12

76.64

107.1

145.7

232.7

369.6

100

55.03

83.76

116.9

158.8

253.2

399.1

110

90.89

126.6

171.9

273.6

428.6

120

98.01

136.4

185.0

294.1

458.1

130

146.1

198.1

314.6

487.6

140

155.9

211.2

335.1

517.1

150

224.2

355.5

546.6

160

237.3

376.0

576.1

180

417.0

635.1

200

457.9

694.1
