大半圆头方颈螺栓 C级(GB/T 14—2013)

半圆头螺栓分页导航

本页导航 广告链接

大半圆头方颈螺栓 C级(GB/T 14—2013)

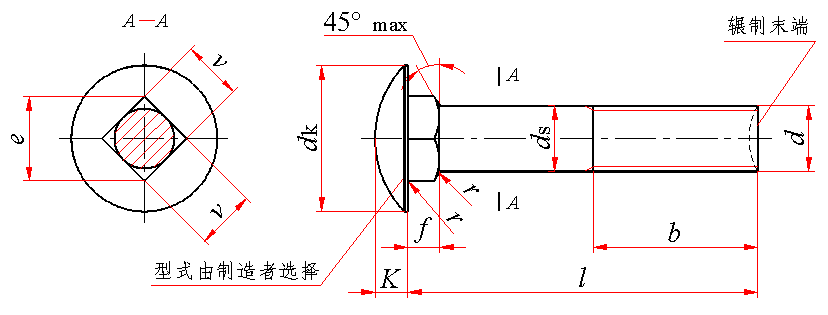

大半圆头方颈螺栓 C级(GB/T 14—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、不经表面处理的大半圆头方颈螺栓的标记：螺栓 GB/T 14 M12×80
螺纹规格 d	螺距 P	b(参考)			d_k		d_s		e min	f
螺纹规格 d	螺距 P	l≤120	130≤l≤200	l＞200	max＝公称	min	max	min	e min	max	min
M5	0.8	16	—	—	13	11.9	5.48	≈ 螺纹中径	5.9	4.1	2.9
M6	1	18	—	—	16	14.9	6.48		7.2	4.6	3.4
M8	1.25	22	28	—	20	18.7	8.58		9.6	5.6	4.4
M10	1.5	26	32	—	24	22.7	10.58		12.2	6.6	5.4
M12	1.75	30	36	—	30	28.7	12.7		14.7	8.8	7.2
M16	2	38	44	57	38	36.4	16.7		19.9	12.9	11.1
M20	2.5	46	52	65	46	44.4	20.84		24.9	15.9	14.1
螺纹规格 d	K		r max	υ		l的范围
螺纹规格 d	max	min	r max	max	min	l的范围
M5	3.1	2.5	0.4	5.48	4.52	20～50
M6	3.6	3	0.5	6.48	5.52	30～60
M8	4.8	4	0.8	8.58	7.42	40～80
M10	5.8	5	0.8	10.58	9.42	45～100
M12	6.8	6	1.2	12.7	11.3	55～120
M16	8.9	8	1.2	16.7	15.3	65～200
M20	10.9	10	1.6	20.84	19.16	75～200
技术条件	材料	螺纹公差		机械性能等级		产品等级	表面处理
技术条件	钢	8.8级为6g；其余为8g		4.6、4.8、8.8		C级	1．不经处理；2．8.8级，氧化(热的或化学的)； 3．镀锌钝化；4．热镀锌

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	20	25	30	35	40	45	50	55	60	65	70	75
min	19	24	29	33.7	38.7	43.7	48.7	53.5	58.5	63.5	68.5	73.5
max	21	26	31	36.3	41.3	46.3	51.3	56.5	61.5	66.5	71.5	76.5
公称	80	90	100	110	120	130	140	150	160	180	200
min	78.5	88.3	98.3	108.3	118.3	128	138	148	156	176	195.4
max	81.5	91.7	101.7	111.7	121.7	132	142	152	164	184	204.6
注：1．公称长度l≤75mm和规格d≤M12的螺栓，允许制出全螺纹。 2．公称长度在200mm以上，应采用按20mm递增的尺寸。
