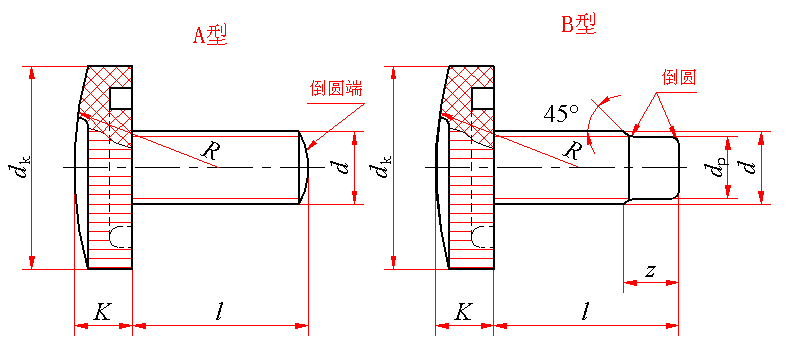

滚花螺钉

末端按GB2规定

标记示例：

螺纹规格d＝M10、公称长度l＝30mm、性能等级为14H级、表面氧化、按A型制造的塑料滚花头螺钉的标记：

螺钉  GB 840  M10×30

按B型制造时应加标记B：

螺钉  GB 840  BM10×30

螺纹规格

d

d_k

K

d_p

z

R

≈

l的范围

max

min

max

min

M4

12

5

2.5

2.25

2.25

2

25

8～30

M5

16

6

3.5

3.2

2.75

2.5

32

10～40

M6

20

6

4

3.7

3.25

3

40

12～40

M8

25

8

5.5

5.2

4.3

4

50

16～45

M10

28

8

7

6.64

5.3

5

55

20～60

M12

32

10

8.5

8.14

6.3

6

65

25～60

M16

40

12

12

11.57

8.36

8

80

30～80

技术条件

材料

螺纹公差

机械性能等级

表面处理

头部

ABS塑料或供需双方协议

6g

A型：14H；B型：33H

1.氧化；2.镀锌钝化

杆部

钢

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

8

10

12

16

20

25

30

35

40

45

50

60

70

80

min

7.71

9.71

11.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

49.50

59.05

69.05

79.05

max

8.29

10.29

12.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

60.95

70.95

80.95

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M4

M5

M6

M8

M10

M12

M16

公称长度/mm

每1000件钢制品的质量 ≈

8

1.41

10

1.56

2.89

12

1.71

3.13

4.64

16

2.01

3.61

5.33

10.54

20

2.31

4.09

6.02

11.78

17.21

25

2.68

4.69

6.87

13.34

19.66

30.22

30

3.06

5.29

7.73

14.89

22.12

33.78

63.69

35

5.89

8.59

16.45

24.57

37.34

70.24

40

6.49

9.45

18.00

27.03

40.91

76.78

45

19.56

29.49

44.47

83.32

50

31.94

48.03

89.86

60

36.85

55.15

103.0

70

116.0

80

129.1
