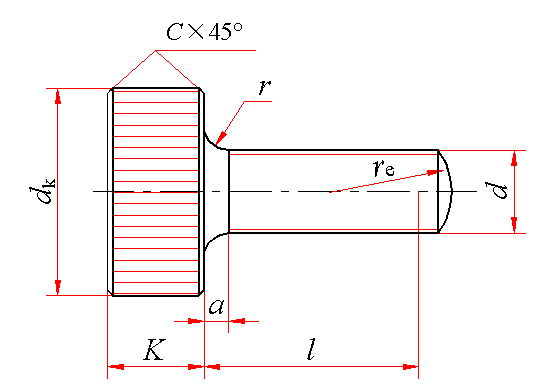

滚花螺钉

末端按GB2规定

标记示例：

螺纹规格d＝M5、公称长度l＝20、性能等级为4.8级、不经表面处理的滚花平头螺钉的标记：

螺钉  GB 835  M5×20

螺纹规格

d

d_k

(滚花前)

K

r

min

r_e

≈

C

l的范围

max

min

max

min

M1.6

7

6.78

4.7

4.52

0.1

2.24

0.2

2～12

M2

8

7.78

5

4.82

0.1

2.8

0.2

4～16

M2.5

9

8.78

5.5

5.32

0.1

3.5

0.2

5～16

M3

11

10.73

7

6.78

0.1

4.2

0.3

6～20

M4

12

11.73

8

7.78

0.2

5.6

0.3

8～25

M5

16

15.73

10

9.78

0.2

7

0.5

10～25

M6

20

19.67

12

11.57

0.25

8.4

0.5

12～30

M8

24

23.67

16

15.57

0.4

11.2

0.8

16～35

M10

30

29.67

20

19.48

0.4

14

0.8

20～45

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

2.5

3

4

5

6

8

10

12

(14)

16

20

25

30

35

40

45

min

1.80

2.30

2.80

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

max

2.20

2.70

3.20

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

 注：尽可能不采用括号内的规格。
