轻型弹簧垫圈(GB/T 859—2025)
轻型弹簧垫圈(GB/T 859—2025)
|
轻型弹簧垫圈(GB/T 859—2025)mm |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||
|
规格 |
d |
h |
n |
H |
||||||
|
最小值 |
最大值 |
公称 |
最小值 |
最大值 |
公称 |
最小值 |
最大值 |
最小值 |
最大值 |
|
|
1.6 |
1.7 |
1.95 |
0.5 |
0.42 |
0.58 |
0.8 |
0.7 |
0.9 |
1 |
1.25 |
|
2 |
2.1 |
2.35 |
0.5 |
0.42 |
0.58 |
0.8 |
0.7 |
0.9 |
1 |
1.25 |
|
2.5 |
2.6 |
2.85 |
0.6 |
0.52 |
0.68 |
0.8 |
0.7 |
0.9 |
1.2 |
1.5 |
|
3 |
3.1 |
3.4 |
0.6 |
0.52 |
0.68 |
1 |
0.9 |
1.1 |
1.2 |
1.5 |
|
4 |
4.1 |
4.4 |
0.8 |
0.7 |
0.9 |
1.2 |
1.1 |
1.3 |
1.6 |
2 |
|
5 |
5.1 |
5.4 |
1.1 |
1 |
1.2 |
1.5 |
1.4 |
1.6 |
2.2 |
2.75 |
|
6 |
6.1 |
6.5 |
1.3 |
1.2 |
1.4 |
2 |
1.9 |
2.1 |
2.6 |
3.25 |
|
8 |
8.1 |
8.5 |
1.6 |
1.5 |
1.7 |
2.5 |
2.35 |
2.65 |
3.2 |
4 |
|
10 |
10.2 |
10.7 |
2 |
1.9 |
2.1 |
3 |
2.85 |
3.15 |
4 |
5 |
|
12 |
12.2 |
12.7 |
2.5 |
2.35 |
2.65 |
3.5 |
3.3 |
3.7 |
5 |
6.25 |
|
(14) |
14.2 |
14.7 |
3 |
2.85 |
3.15 |
4 |
3.8 |
4.2 |
6 |
7.5 |
|
16 |
16.2 |
16.8 |
3.2 |
3 |
3.4 |
4.5 |
4.3 |
4.7 |
6.4 |
8 |
|
(18) |
18.2 |
18.9 |
3.6 |
3.4 |
3.8 |
5 |
4.8 |
5.2 |
7.2 |
9 |
|
20 |
20.2 |
21 |
4 |
3.8 |
4.2 |
5.5 |
5.3 |
5.7 |
8 |
10 |
|
(22) |
22.3 |
23.1 |
4.5 |
4.3 |
4.7 |
6 |
5.8 |
6.2 |
9 |
11.25 |
|
24 |
24.3 |
25.3 |
5 |
4.8 |
5.2 |
7 |
6.7 |
7.3 |
10 |
12.5 |
|
(27) |
27.3 |
28.3 |
5.5 |
5.3 |
5.7 |
8 |
7.7 |
8.3 |
11 |
13.75 |
|
30 |
30.3 |
31.3 |
6 |
5.8 |
6.2 |
9 |
8.7 |
9.3 |
12 |
15 |
技术条件和引用标准
|
材料 |
种类 |
弹簧钢 |
不锈钢 |
磷青铜 |
|
标准 |
GB/T 4354、GB/T 4357、GB/T 1222、YB/T 5319 |
GB/T 1220、GB/T 4240 |
GB/T 3114 |
|
|
弹性 |
d≥ 3，GB/T 94.1; d＜3，按协议 |
按协议 |
||
|
扭转 |
GB/T 94.1 |
|||
|
抗氢脆 |
GB/T 94.1 |
/ |
/ |
|
|
表面处理 |
不经处理(无涂/镀层)；电镀层技术要 GB/T 5267.1；非电解锌片涂层技术 GB/T 5267.2；如需其他技术要求和表面处理由双方协议 |
简单处理(清洁和抛光)；钝化 GB/T 5267.4；如需其他技术要求和表面处理由双方协议 |
/ |
|
|
表面缺陷 |
表面不许有裂缝、浮锈和影响使用的凹痕、划伤和毛刺。 |
|||
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|||

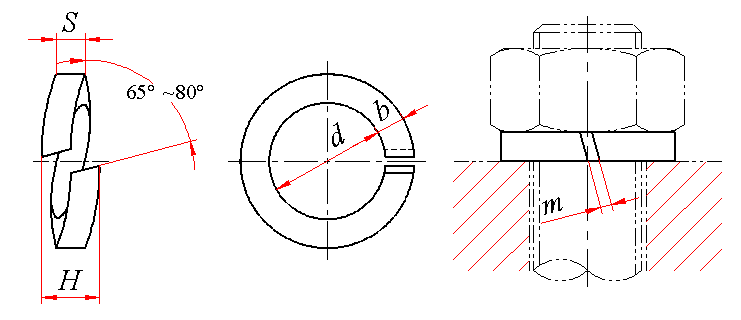

轻型弹簧垫圈(GB/T 859—1987)
|
轻型弹簧垫圈(GB/T 859—1987)mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
标记示例： 规格16mm、材料为65Mn、表面氧化的轻型弹簧垫圈的标记： 垫圈 GB 859 16 |
||||||||||||
|
规 格 (螺纹大径) |
d |
S |
b |
H |
m ≤ |
千件重(钢制) |
||||||
|
min |
max |
公称 |
min |
max |
公称 |
min |
max |
min |
max |
|||
|
3 |
3.1 |
3.4 |
0.6 |
0.52 |
0.68 |
1 |
0.9 |
1.1 |
1.2 |
1.5 |
0.3 |
0.06 |
|
4 |
4.1 |
4.4 |
0.8 |
0.70 |
0.90 |
1.2 |
1.1 |
1.3 |
1.6 |
2 |
0.4 |
0.12 |
|
5 |
5.1 |
5.4 |
1.1 |
1 |
1.2 |
1.5 |
1.4 |
1.6 |
2.2 |
2.75 |
0.55 |
0.26 |
|
6 |
6.1 |
6.68 |
1.3 |
1.2 |
1.4 |
2 |
1.9 |
2.1 |
2.6 |
3.25 |
0.65 |
0.50 |
|
8 |
8.1 |
8.68 |
1.6 |
1.5 |
1.7 |
2.5 |
2.35 |
2.65 |
3.2 |
4 |
0.8 |
1.01 |
|
10 |
10.2 |
10.9 |
2 |
1.9 |
2.1 |
3 |
2.85 |
3.15 |
4 |
5 |
1 |
1.89 |
|
12 |
12.2 |
12.9 |
2.5 |
2.35 |
2.65 |
3.5 |
3.3 |
3.7 |
5 |
6.25 |
1.25 |
3.28 |
|
(14) |
14.2 |
14.9 |
3 |
2.85 |
3.15 |
4 |
3.8 |
4.2 |
6 |
7.5 |
1.5 |
5.21 |
|
16 |
16.2 |
16.9 |
3.2 |
3 |
3.4 |
4.5 |
4.3 |
4.7 |
6.4 |
8 |
1.6 |
7.12 |
|
(18) |
18.2 |
19.04 |
3.6 |
3.4 |
3.8 |
5 |
4.8 |
5.2 |
7.2 |
9 |
1.8 |
9.98 |
|
20 |
20.2 |
21.04 |
4 |
3.8 |
4.2 |
5.5 |
5.3 |
5.7 |
8 |
10 |
2 |
13.51 |
|
(22) |
22.5 |
23.34 |
4.5 |
4.3 |
4.7 |
6 |
5.8 |
6.2 |
9 |
11.25 |
2.25 |
18.38 |
|
24 |
24.5 |
25.5 |
5 |
4.8 |
5.2 |
7 |
6.7 |
7.3 |
10 |
12.5 |
2.5 |
26.08 |
|
(27) |
27.5 |
28.5 |
5.5 |
5.3 |
5.7 |
8 |
7.7 |
8.3 |
11 |
13.75 |
2.75 |
37.33 |
|
30 |
30.5 |
31.5 |
6 |
5.8 |
6.2 |
9 |
8.7 |
9.3 |
12 |
15 |
3 |
51.00 |
|
注：① 尽可能不采用括号内的规格。 ② m应大于零。 |
||||||||||||
