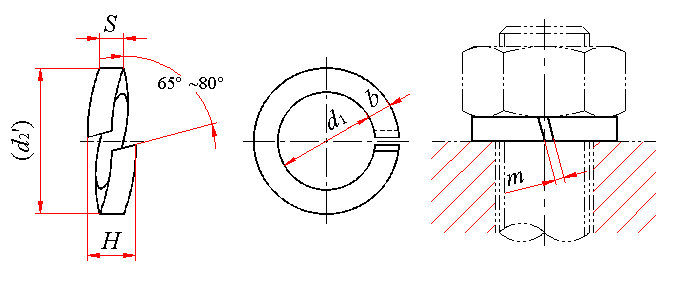

组合件用弹簧垫圈(GB/T 9074.26—1988)
组合件用弹簧垫圈(GB/T 9074.26—1988)
|
组合件用弹簧垫圈(GB/T 9074.26—1988) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例： 规格4mm、材料为65Mn、热处理硬度 HRC42～50、不经表面处理的组合件用弹簧垫圈的标记： 垫圈 GB 9074.26 4 |
|||||||||
|
规格(螺纹大径) |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
d1 |
max |
2.34 |
2.83 |
3.78 |
4.75 |
5.71 |
7.64 |
9.59 |
11.53 |
|
min |
2.20 |
2.69 |
3.60 |
4.45 |
5.41 |
7.28 |
9.23 |
11.10 |
|
|
S |
公称 |
0.6 |
0.3 |
1.1 |
1.3 |
1.6 |
2.0 |
2.5 |
3.0 |
|
min |
0.52 |
0.70 |
1.00 |
1.20 |
1.50 |
1.90 |
2.35 |
2.85 |
|
|
max |
0.68 |
0.90 |
1.20 |
1.40 |
1.70 |
2.10 |
2.65 |
3.15 |
|
|
b |
公称 |
1.0 |
1.2 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|
min |
0.90 |
1.10 |
1.40 |
1.90 |
2.35 |
2.85 |
3.3 |
3.8 |
|
|
max |
1.10 |
1.30 |
1.60 |
2.10 |
2.65 |
3.15 |
3.7 |
4.2 |
|
|
H |
max |
1.50 |
2.00 |
2.75 |
3.25 |
4.00 |
5.00 |
6.25 |
7.50 |
|
min(公称) |
1.2 |
1.6 |
2.2 |
2.6 |
3.2 |
4.0 |
5.0 |
6.0 |
|
|
m ＜ |
0.30 |
0.40 |
0.55 |
0.65 |
0.80 |
1.00 |
1.25 |
1.50 |
|
|
d2' (参考) |
4.34 |
5.23 |
6.78 |
8.75 |
10.71 |
13.64 |
16.59 |
19.53 |
|
|
注：m 应大于零。 |
|||||||||
|
质量 kg |
||||||||
|
规 格/mm |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
每1000件钢制品的质量 ≈ |
0.05 |
0.09 |
0.20 |
0.40 |
0.75 |
1.46 |
2.64 |
4.30 |
