开槽长圆柱端紧定螺钉(GB/T 75—1985)
开槽长圆柱端紧定螺钉(GB/T 75—1985)
|

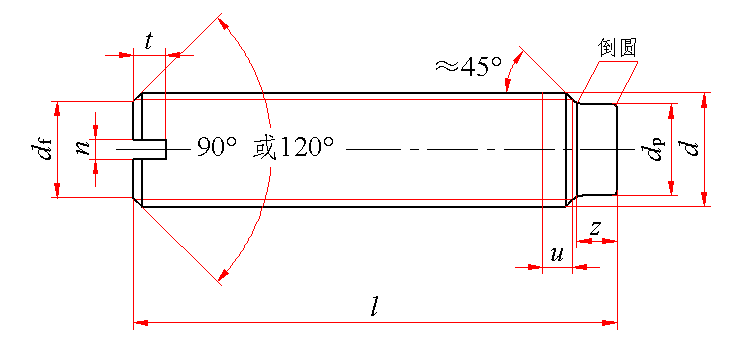

开槽长圆柱端紧定螺钉(GB/T75—1985) mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||
|
公称长度在表中用红色表示的短螺钉应制成120°；45°仅适用于螺纹小径以内的末端部分；u(不完整螺纹的长度)≤2P |
||||||||||||
|
标记示例： 螺纹规格d＝M5、公称长度l＝12mm、性能等级为14H级、表面氧化的开槽长圆柱端紧定螺钉的标记： 螺钉 GB/T 75 M5×12 |
||||||||||||
|
螺纹规格 d |
螺距 P |
df |
dp |
n |
t |
z |
l的范围 |
|||||
|
min |
max |
公称 |
min |
max |
min |
max |
min |
max |
||||
|
M1.6 |
0.35 |
≈
螺
纹
小
径 |
0.55 |
0.8 |
0.25 |
0.31 |
0.45 |
0.56 |
0.74 |
0.8 |
1.05 |
2.5 |
|
3～8 |
||||||||||||
|
M2 |
0.4 |
0.75 |
1 |
0.25 |
0.31 |
0.45 |
0.64 |
0.84 |
1 |
1.25 |
3 |
|
|
4～10 |
||||||||||||
|
M2.5 |
0.45 |
1.25 |
1.5 |
0.4 |
0.46 |
0.6 |
0.72 |
0.95 |
1.25 |
1.5 |
4 |
|
|
5～12 |
||||||||||||
|
M3 |
0.5 |
1.75 |
2 |
0.4 |
0.46 |
0.6 |
0.8 |
1.05 |
1.5 |
1.75 |
5 |
|
|
6～16 |
||||||||||||
|
M4 |
0.7 |
2.25 |
2.5 |
0.6 |
0.66 |
0.8 |
1.12 |
1.42 |
2 |
2.25 |
6 |
|
|
8～20 |
||||||||||||
|
M5 |
0.8 |
3.2 |
3.5 |
0.8 |
0.86 |
1 |
1.28 |
1.63 |
2.5 |
2.75 |
8 |
|
|
10～25 |
||||||||||||
|
M6 |
1 |
3.7 |
4 |
1 |
1.06 |
1.2 |
1.6 |
2 |
3 |
3.25 |
8～10 |
|
|
12～30 |
||||||||||||
|
M8 |
1.25 |
5.2 |
5.5 |
1.2 |
1.26 |
1.51 |
2 |
2.5 |
4 |
4.3 |
10～14 |
|
|
16～40 |
||||||||||||
|
M10 |
1.5 |
6.64 |
7 |
1.6 |
1.66 |
1.91 |
2.4 |
3 |
5 |
5.3 |
12～16 |
|
|
20～50 |
||||||||||||
|
M12 |
1.75 |
8.14 |
8.5 |
2 |
2.02 |
2.31 |
2.8 |
3.6 |
6 |
6.3 |
14～20 |
|
|
25～60 |
||||||||||||
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品公差等级 |
表面处理 |
|||||||
|
钢 |
6g |
14H、22H |
A |
1.氧化；2.镀锌钝化 |
||||||||
|
不锈钢 |
A1-50 |
不经处理 |
||||||||||
|
公称长度l的商品规格系列： mm |
||||||||||||||||||||
|
公称 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
(55) |
60 |
|
min |
1.8 |
2.3 |
2.8 |
3.7 |
4.7 |
5.7 |
7.7 |
9.7 |
11.6 |
13.6 |
15.6 |
19.6 |
24.6 |
29.6 |
34.5 |
39.5 |
44.5 |
49.5 |
54.4 |
59.4 |
|
max |
2.2 |
2.7 |
3.2 |
4.3 |
5.3 |
6.3 |
8.3 |
10.3 |
12.4 |
14.4 |
16.4 |
20.4 |
25.4 |
30.4 |
35.5 |
40.5 |
45.5 |
50.5 |
55.6 |
60.6 |
|
注：尽可能不采用括号内的规格。 |
||||||||||||||||||||
|
质量kg |
||||||||||
|
螺纹规格 |
M1.6 |
M2 |
M2.5 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
|||||||||
|
2.5 |
0.03 |
|
|
|
|
|
|
|
|
|
|
3 |
0.03 |
0.05 |
|
|
|
|
|
|
|
|
|
4 |
0.04 |
0.07 |
0.12 |
|
|
|
|
|
|
|
|
5 |
0.05 |
0.09 |
0.15 |
0.23 |
|
|
|
|
|
|
|
6 |
0.06 |
0.10 |
0.17 |
0.27 |
0.48 |
|
|
|
|
|
|
8 |
0.09 |
0.14 |
0.23 |
0.36 |
0.63 |
1.06 |
1.52 |
|
|
|
|
10 |
|
0.17 |
0.29 |
0.44 |
0.78 |
1.30 |
1.86 |
3.57 |
|
|
|
12 |
|
|
0.35 |
0.53 |
0.93 |
1.54 |
2.21 |
4.19 |
6.84 |
|
|
14 |
|
|
|
0.61 |
1.08 |
1.78 |
2.55 |
4.81 |
7.82 |
11.73 |
|
16 |
|
|
|
0.70 |
1.23 |
2.02 |
2.89 |
5.43 |
8.81 |
13.15 |
|
20 |
|
|
|
|
1.53 |
2.51 |
3.58 |
6.68 |
10.77 |
16.00 |
|
25 |
|
|
|
|
|
3.11 |
4.43 |
8.23 |
13.23 |
19.56 |
|
30 |
|
|
|
|
|
|
5.29 |
9.79 |
15.68 |
23.13 |
|
35 |
|
|
|
|
|
|
|
11.34 |
18.14 |
26.69 |
|
40 |
|
|
|
|
|
|
|
12.90 |
20.59 |
30.25 |
|
45 |
|
|
|
|
|
|
|
|
23.05 |
33.81 |
|
50 |
|
|
|
|
|
|
|
|
25.51 |
37.37 |
|
55 |
|
|
|
|
|
|
|
|
|
40.94 |
|
60 |
|
|
|
|
|
|
|
|
|
44.50 |
