紧定螺钉

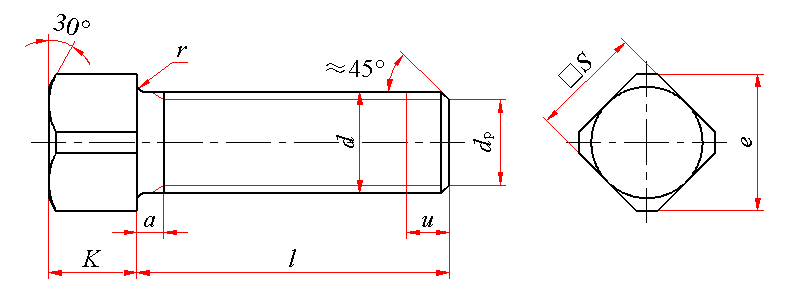

a≤4P；u(不完整螺纹的长度)≤2P；P—螺距

标记示例：

螺纹规格d＝M10、公称长度l＝30mm、性能等级为33H、表面氧化的方头平端紧定螺钉的标记：

螺钉  GB/T 821  M10×30

螺纹规格

d

d_p

e

K

r

S

l的范围

max

min

min

公称

min

max

min

公称

min

max

M5

3.5

3.2

6

5

4.85

5.15

0.2

5

4.82

5

8～30

M6

4

3.7

7.3

6

5.85

6.15

0.25

6

5.82

6

8～30

M8

5.5

5.2

9.7

7

6.82

7.18

0.4

8

7.78

8

10～40

M10

7

6.64

12.2

8

7.82

8.18

0.4

10

9.78

10

12～50

M12

8.5

8.14

14.7

10

9.82

10.18

0.6

12

11.73

12

14～60

M16

12

11.57

20.9

14

13.785

14.215

0.6

17

16.73

17

20～80

M20

15

14.57

27.1

18

17.785

18.215

0.8

22

21.67

22

40～100

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

45H级为5g6g；33H级为6g

33H、45H

A

1.氧化；2.镀锌钝化

不锈钢

6g

A 1-50、C 4-50

不经处理

公称长度l的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

8

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

70

80

90

100

min

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.50

39.50

44.50

49.50

54.05

59.05

69.05

79.05

88.90

98.90

max

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.50

40.50

45.50

50.50

55.95

60.95

70.95

80.95

91.10

101.10

注：尽可能的不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M5

M6

M8

M10

M12

M16

M20

公称长度/mm

每1000件钢制品的质量 ≈

8

1.66

2.62

10

1.90

2.96

5.68

12

2.14

3.30

6.30

10.54

14

2.38

3.65

6.92

11.52

18.40

16

2.62

3.99

7.54

12.50

19.83

20

3.10

4.68

8.79

14.47

22.68

50.02

25

3.70

5.53

10.34

16.92

26.24

56.56

30

4.31

6.39

11.90

19.38

29.80

63.11

35

13.45

21.83

33.36

69.65

40

15.01

24.29

36.92

76.19

133.5

45

26.75

40.49

82.73

143.7

50

29.20

44.05

89.28

153.9

55

47.61

95.82

164.2

60

51.17

102.4

174.4

70

115.5

194.9

80

128.5

215.4

90

235.9

100

256.3
