槽钢用方斜垫圈(GB/T 853—1988)
槽钢用方斜垫圈(GB/T 853—1988)
|

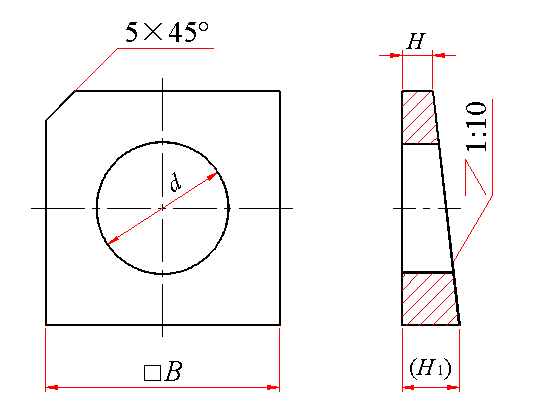

槽钢用方斜垫圈(GB/T 853—1988)mm |
||||||
|---|---|---|---|---|---|---|
|
|
||||||
|
标记示例： 规格16mm、材料为Q215、不经表面处理的槽钢用方斜垫圈的标记： 垫圈 GB 853 16 |
||||||
|
规格 (螺纹大径) |
d |
B |
H |
(H1) |
千件重(钢制) |
|
|
max |
min |
|||||
|
6 |
6.96 |
6.6 |
16 |
2 |
3.6 |
4.75 |
|
8 |
9.36 |
9 |
18 |
2 |
3.8 |
5.79 |
|
10 |
11.43 |
11 |
22 |
2 |
4.2 |
9.31 |
|
12 |
13.93 |
13.5 |
28 |
2 |
4.8 |
16.90 |
|
16 |
17.93 |
17.5 |
35 |
2 |
5.4 |
28.22 |
|
(18) |
20.52 |
20 |
40 |
3 |
7 |
50.00 |
|
20 |
22.52 |
22 |
40 |
3 |
7 |
47.43 |
|
(22) |
24.52 |
24 |
40 |
3 |
7 |
44.61 |
|
24 |
26.52 |
26 |
50 |
3 |
8 |
84.33 |
|
(27) |
30.52 |
30 |
50 |
3 |
8 |
76.78 |
|
30 |
33.62 |
33 |
60 |
3 |
9 |
128.3 |
|
36 |
39.62 |
39 |
70 |
3 |
10 |
187.7 |
|
技术条件 |
材料：Q215、Q235 |
|||||
|
注：尽可能不采用括号内的规格。 |
||||||
