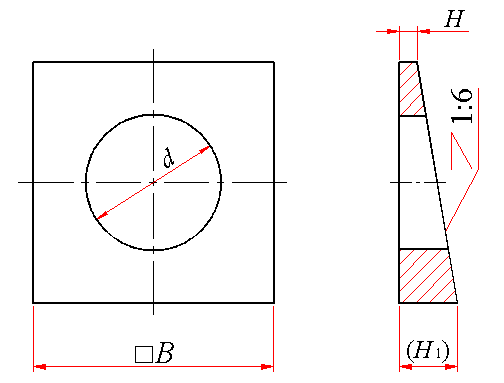

工字钢用方斜垫圈(GB/T 852—1988)
工字钢用方斜垫圈(GB/T 852—1988)
|
工字钢用方斜垫圈(GB/T 852—1988) mm |
|||||
|---|---|---|---|---|---|
|
|
|||||
|
标记示例： 规格16mm、材料为Q215、不经表面处理的工字钢用方斜垫圈标记： 垫圈 GB 852 16 |
|||||
|
规 格 (螺纹大径) |
d |
B |
H |
(H1) |
|
|
max |
min |
||||
|
6 |
6.96 |
6.6 |
16 |
2 |
4.7 |
|
8 |
9.36 |
9 |
18 |
2 |
5.0 |
|
10 |
11.43 |
11 |
22 |
2 |
5.7 |
|
12 |
13.93 |
13.5 |
28 |
2 |
6.7 |
|
16 |
17.93 |
17.5 |
35 |
|
7.7 |
|
(18) |
20.52 |
20 |
40 |
3 |
9.7 |
|
20 |
22.52 |
22 |
40 |
3 |
9.7 |
|
(22) |
24.52 |
24 |
40 |
3 |
9.7 |
|
24 |
26.52 |
26 |
50 |
3 |
11.3 |
|
(27) |
30.52 |
30 |
50 |
3 |
11.3 |
|
30 |
33.62 |
33 |
60 |
3 |
13.0 |
|
36 |
39.62 |
39 |
70 |
3 |
14.7 |
|
技术条件 |
材料：Q215、Q235 |
||||
|
注：尽可能不采用括号内的规格。 |
|||||
|
质量 kg |
||||||||||||
|
规 格/mm |
6 |
8 |
10 |
12 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
|
每1000件钢制品的质量 ≈ |
5.80 |
7.11 |
11.69 |
21.76 |
37.60 |
63.73 |
60.47 |
56.90 |
109.8 |
99.91 |
171.3 |
255.9 |
